Применение

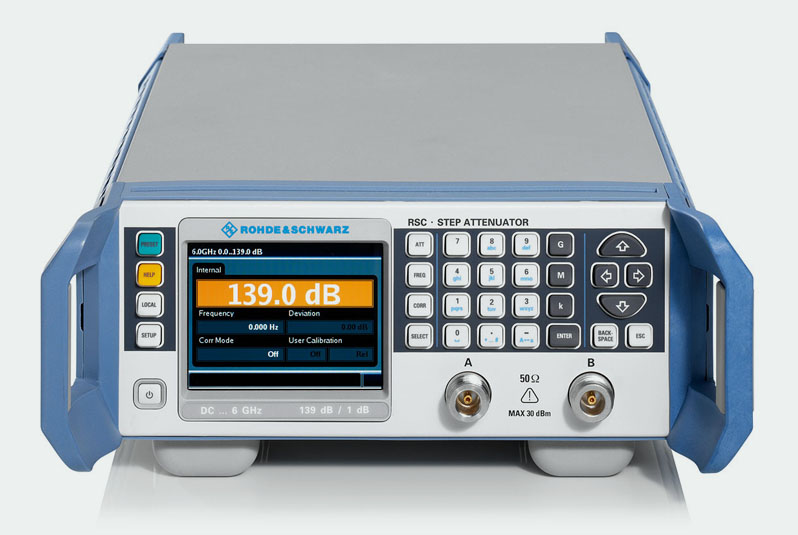

Rohde&Schwarz RSC состоит из базового блока и встроенного ступенчатого аттенюатора до 6 или 18 ГГц. Также к базовому блоку могут подключаться внешние ступенчатые аттенюаторы в диапазоне частот до 40 или 67 ГГц. Используемая заводская калибровка компенсации АЧХ аттенюаторов обеспечивает высокую точность установки ослабления. Кроме того, для учета влияния подключенных к аттенюатору дополнительных СВЧ устройств, может использоваться пользовательская коррекция ослабления. Управление аттенюаторами осуществляется как с передней панели базового блока, так и дистанционно с управляющего ПК через интерфейсы GPIB, USB или LAN.

Основные возможности

- дискретность установки ослабления: от 0,1 дБ;
- диапазон частот: до 67 ГГц;
- компенсация АЧХ;
- погрешность: от 0,05 дБ;
- повторяемость: 0,02 дБ (тип.);
- количество циклов переключения: >10×10⁶

Особенности

Выдающиеся технические характеристики
- дискретность установки ослабления от 0,1 дБ;
- диапазон частот до 67 ГГц;
- компенсация АЧХ;
- погрешность от 0,05 дБ;
- повторяемость 0,02 дБ (тип.)

Системная интеграция
- управление 4 внешними аттенюаторами одним базовым блоком;
- пользовательская коррекция ослабления дополнительных СВЧ устройств (кабелеи?, аттенюаторов);
- интерфейсы GPIB, USB или LAN в стандартной комплектации;
- поддержка команд дистанционного управления предыдущих моделей аттенюаторов R&S®RSP, RSG, DPS и др.

Удобство в работе
- управление при помощи клавиатуры или манипулятора «мышь»;
- сохранение и вызов предустановленных значений;
- компактный размер (½× 19”, 2 единицы по высоте)

Исполнение

R&S RSC (1313.8004.02) – Базовый блок без встроенного ступенчатого аттенюатора;
R&S RSC (1313.8004.03) – Базовый блок со встроенным ступенчатым аттенюатором, от 0 до 139 дБ, дискретность 1 дБ, от 0 до 6 ГГц, передняя панель, N(гнездо);
R&S RSC (1313.8004.13) - Базовый блок со встроенным ступенчатым аттенюатором, от 0 до 139 дБ, дискретность 1 дБ, от 0 до 6 ГГц, задняя панель, N(гнездо);
R&S RSC (1313.8004.04) - Базовый блок со встроенным ступенчатым аттенюатором, от 0 до 139,9 дБ, дискретность 0,1 дБ, от 0 до 6 ГГц, передняя панель, N(гнездо);
R&S RSC (1313.8004.14) - Базовый блок со встроенным ступенчатым аттенюатором, от 0 до 139,9 дБ, дискретность 0,1 дБ, от 0 до 6 ГГц, задняя панель, N(гнездо);
R&S RSC (1313.8004.05) - Базовый блок со встроенным ступенчатым аттенюатором, от 0 до 115 дБ, дискретность 5 дБ, от 0 до 18 ГГц, передняя панель, N(гнездо);
R&S RSC (1313.8004.15) - Базовый блок со встроенным ступенчатым аттенюатором, от 0 до 115 дБ, дискретность 5 дБ, от 0 до 18 ГГц, задняя панель, N(гнездо)

Дополнительные опции

R&S RSC-Z405 (1313.9952.02) – Внешний аттенюатор, от 0 до 75 дБ, дискретность 5 дБ, от 0 до 40 ГГц, 2,92 мм;
R&S RSC-Z675 (1314.0065.02) – Внешний аттенюатор, от 0 до 75 дБ, дискретность 5 дБ, от 0 до 67 ГГц, 1,85 мм;
R&S RSC-Z41 (1314.0136.02) - Кабель управления R&S®RSC – внешний аттенюатор, 2 м, включен в RSC-Z405 / -Z675;
R&S RSC-Z42 (1314.0142.02) - Кабель управления ПК – внешний аттенюатор
