По мере увеличения скорости передачи данных мобильной шинной системы повышается граничная скорость сигнала, что требует решений для зондирования с более высокой пропускной способностью. В то же время во многих системах используется механизм прерывания с плавной регулировкой, переключающий сопротивление прерывания между низким и высоким сопротивлением, чтобы снизить энергопотребление устройств. Для этого требуется высокоскоростное зондирующее решение с высоким профилем входного сопротивления в более широком частотном диапазоне для низкой нагрузки на зонд. Это обычное поведение сигнала в технологиях высокоскоростной мобильной связи, обычно используемых в DDR / LPDDR и MIPI.

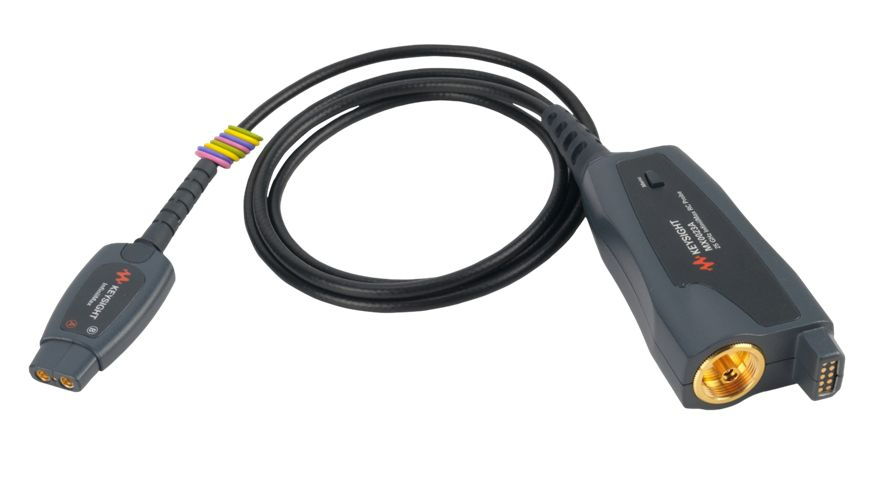

RC–зонд MX0023A InfiniiMax обеспечивает лучшее из обоих миров - высокую пропускную способность и низкую нагрузку, предлагая полосу пропускания до 25 ГГц и профиль входного сопротивления RC для чрезвычайно низкой нагрузки среднего диапазона, необходимый для удовлетворения современных требований к высокоскоростному зондированию. Он также предоставляет широкий спектр гибких решений для подключения, отвечающих современным стандартам передачи сигналов, таким как DDR5 / LPDDR5, и другим требованиям высокоскоростной отладки сигналов и валидационного тестирования.

Повышенная точность и низкий уровень шума

Каждый отдельный радиоуправляемый пробный усилитель InfiniiMax содержит свои собственные данные о частотной характеристике. Как и в случае с InfiniiMax III и III + probe amp, уникальный параметр s InfiniiMax RC probe amp сохраняется в probe amp и используется с параметрами s различных головок датчиков для дальнейшего выравнивания амплитудной и фазовой характеристики датчика для получения высокоточных измерений.

В радиоуправляемом зонде InfiniiMax используется запатентованная технология ASIC, обеспечивающая высочайшие требования к производительности, и ей нет равных ни в одном продукте на рынке. Технология обеспечивает автоматическое переключение коэффициента ослабления датчика 1: 1 и 4: 1 для обеспечения превосходных шумовых характеристик при сохранении максимальной полосы пропускания 25 ГГц. При соотношении затухания 1: 1 зонд обеспечивает 25 нВ/√ (Гц) превосходной спектральной плотности шума на входе зонда, что сопоставимо с ведущими на рынке зондами InfiniiMax II 1169B / 68B.

Обширная линейка зондовых головок и аксессуаров

Радиоуправляемый зонд InfiniiMax от Keysight поддерживает широкий спектр приложений для высокоскоростного зондирования благодаря обширной линейке зондовых головок и аксессуаров. Продолжая топологию зондовой головки, впервые примененную Keysight в зондовых системах InfiniiMax I и II, предлагаются три новые зондовые головки для моделей многократного использования. MX0100A и MX0106A имеют исключительно широкий диапазон рабочих температур от -55 ° C до +150 ° C, что делает их идеальными для экологических испытаний широкого спектра высокоскоростных устройств.

Основные характеристики:

• Полоса пропускания 25 ГГц - при использовании с MX0100A
• Архитектура входного сопротивления “RC” – 25 Ком SE, 50 Ком diff @ DC, 170 fF с микропробной головкой MX0100A
• Диапазон ослабления: 1: 1 или 4: 1, переключается автоматически
• Диапазон смещения +/-16 В
• Фильтр коррекции параметров Probe amp specific S обеспечивает плоскую частотную характеристику

Рекомендуемые зондовые головки:

• Головка микропробника MX0100A с частотой 25 ГГц
• MX0106A Припаиваемая головка зонда с частотой 23 ГГц
• Головка SMA-зонда MX0105A с частотой 20 ГГц
• N2839A Головка зонда для браузера с частотой 21 ГГц
• N5425B Зондовая головка ZIF с частотой 18 ГГц

Возможность подключения к осциллографу:

• UXR-3,5-мм осциллограф
• Осциллограф UXR 1 и 1,85 мм с адаптером N2852A
• Осциллографы серий 90000X, Q, V, Z
