• Полоса пропускания Brickwall 60 ГГц, охватывающая 56 Гбит / с PAM4
• Система сбора оптического сигнала с постоянным током в реальном времени на базе системы Infiniium UXR от Keysight с входом 1,85 мм или 1 мм (≥ 40 ГГц или выше)
• Калиброванные вертикальные шкалы для длин волн 1310 нм и 1550 нм
• FlexDCA SW поддерживает возможности измерения PAM4, такие как TDECQ
• Измеренные фильтры параметров S для оптимизации DSP-фильтров на каждом O / E
• Одномодовый оптоволоконный вход (9 мкм), совместимый с FC/PC
• До 4 оптических входов на одном осциллографе серии UXR
• Совместим только с Infiniium UXR (с патчем SW 10.25) с интерфейсом AutoProbe III (≥ 40 ГГц)

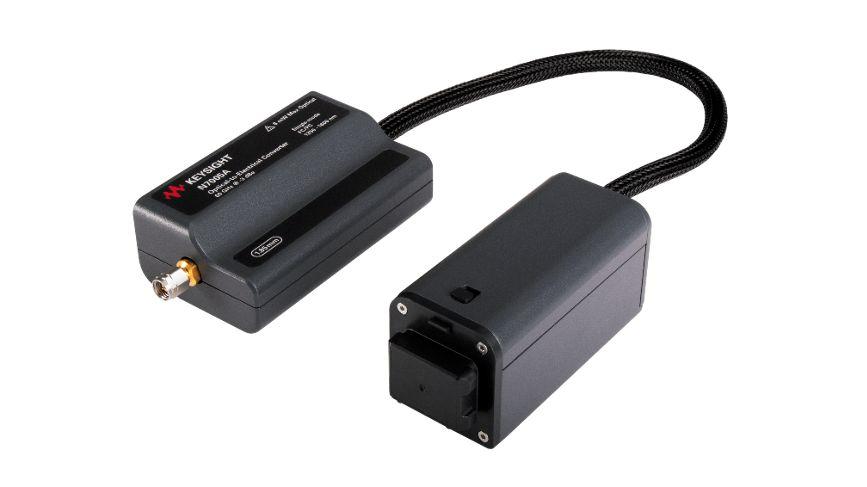

N7005A - это преобразователь O/E с частотой 60 ГГц (-3 дБ, кирпичная кладка), совместимый с осциллографом Keysight UXR с входом AutoProbe III 1,85 мм или 1 мм. Частотная характеристика N7005A с коррекцией DSP либо остается неизменной до отклика кирпичной стены частотой 60 ГГц, либо соответствует отклику Бесселя Томсона 4-го порядка до тех пор, пока не достигнет отклика кирпичной стены частотой 70 ГГц. N7005A, используемый совместно с осциллографом Infiniium UXR с частотой 70 ГГц, поддерживает отклик Бесселя Томсона 4-го порядка для просмотра оптических потоков со скоростью до 56 Гбод PAM4, что делает его идеальным решением для характеристики высокоскоростных оптических сигналов или устранения неполадок при тестировании и отладке на системном уровне.

Базовое программное обеспечение Infiniium UXR версии 10.25 или выше обеспечивает базовые функции оптического измерения и калибровку в темноте. Программное обеспечение для измерения FlexRT, установленное на осциллографе Infiniium UXR, поддерживает глубокий анализ возможностей измерения сигналов PAM4, таких как TDECQ.
