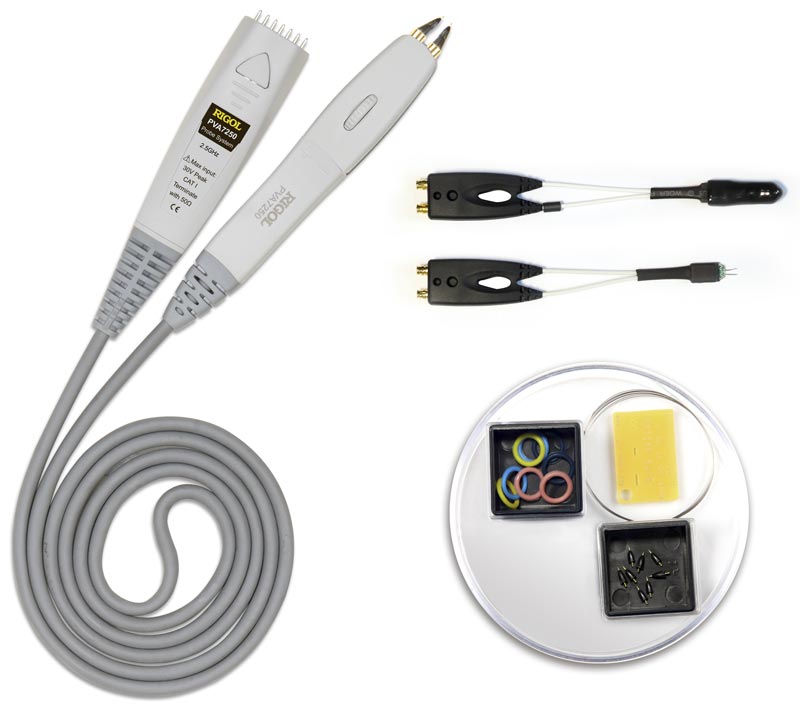

PVA7250 - пробник активный дифференциальный

Описание
Характеристики
Комплектация

RIGOL PVA7250 - активный дифференциальный/несимметричный высокочастотный низковольтный пробник.

Представляет собой высокочастотный кабель со встроенным блоком СВЧ усилителя, подключаемыми сменными наконечниками (дифференциальный/несимметричный) с одной стороны и разъемом для подключения к входу осциллографа, с другой стороны.

Входной динамический диапазон исследуемых сигналов ± 2 В. Системный рабочий диапазон до 2,5 ГГц.

Особенности и преимущества

Широкий частотный диапазон входных сигналов
Встроенный усилитель;
Возможность использования в симметричном и несимметричном режимах измерения;
3 типа сменных головок зонда для оптимизации производительности и удобства использования;
Регулировка расстояния между наконечниками зонда;
Автоматическая идентификация пробника осциллографами RIGOL;
Эргономичность, оптимальное соотношение цена/качество.

Применение

Разработка высокоскоростных цифровых систем;
Разработка/характеризация компонентов;
Машиностроение и испытания;
Образовательная деятельность;
Исследовательская деятельность.

Предназначен для передачи высокочастотного сигнала от испытуемого устройства на вход осциллографа, для дальнейшего отображения/измерения его амплитудно-временных параметров.

Совместимые серии осциллографов RIGOL

Полоса пропускания	> 2,5 ГГц
Время нарастания	<140 пс
Системный диапазон	2,5 ГГц
Входная ёмкость	< 1 пФ
Входное сопротивление	50 кΩ ± 2% дифференциальный вход: 25 кΩ ± 4% несимметричный вход
Входной динамический диапазон	± 2 В
Входной диапазон в несимметричном режиме (общем)	±6,25 В (от 0 до 100 Гц) ±1,25 В (>100 Гц)
Подавление помех в несимметричном режиме	> 45 дБ (1 МГц)
Встроенный делитель DC	10:1 ± 2 %
Ошибка смещения нуля	<30 мВ (до калибровки) <5 мВ (после калибровки)
Диапазон смещения	± 2 В
Точность смещения нуля	<3% (до калибровки) <1% (после калибровки)
Входной шум	3,8 мВ ПИК-ПИК
Задержка прохождения сигнала через пробник	7 нс
Максимальной входное напряжение	30 В пик CAT I
Защита от статического напряжения	> 8 кВ
Диапазон рабочих температур	+5 ºС…+ 40 ºС
Максимальная относительная влажность воздуха	≤ 80%
Потребляемая мощность	1,2 Вт
Вес пробника	147 г ± 10 г
Длина кабеля	1,4 м

Активный пробник Rigol PVA7250 1 шт.
Впаиваемый наконечник дифференциального пробника 1 шт.
Впаиваемый наконечник несимметричного пробника 1 шт.
Сменная дифференциальная насадка с контактными выводами 1 шт.
Никелевая проволока сечением 0,2 мм 1 шт.
Калибровочная оснастка 1 шт.
Наконечник пробника, 50 Ом 8 шт.
Маркировочные кольца (жёлтое/розовое/голубое/синее) 8 шт.
Руководство пользователя 1 шт.
Футляр для пробника 1 шт.
Коробка для хранения 1 шт.
