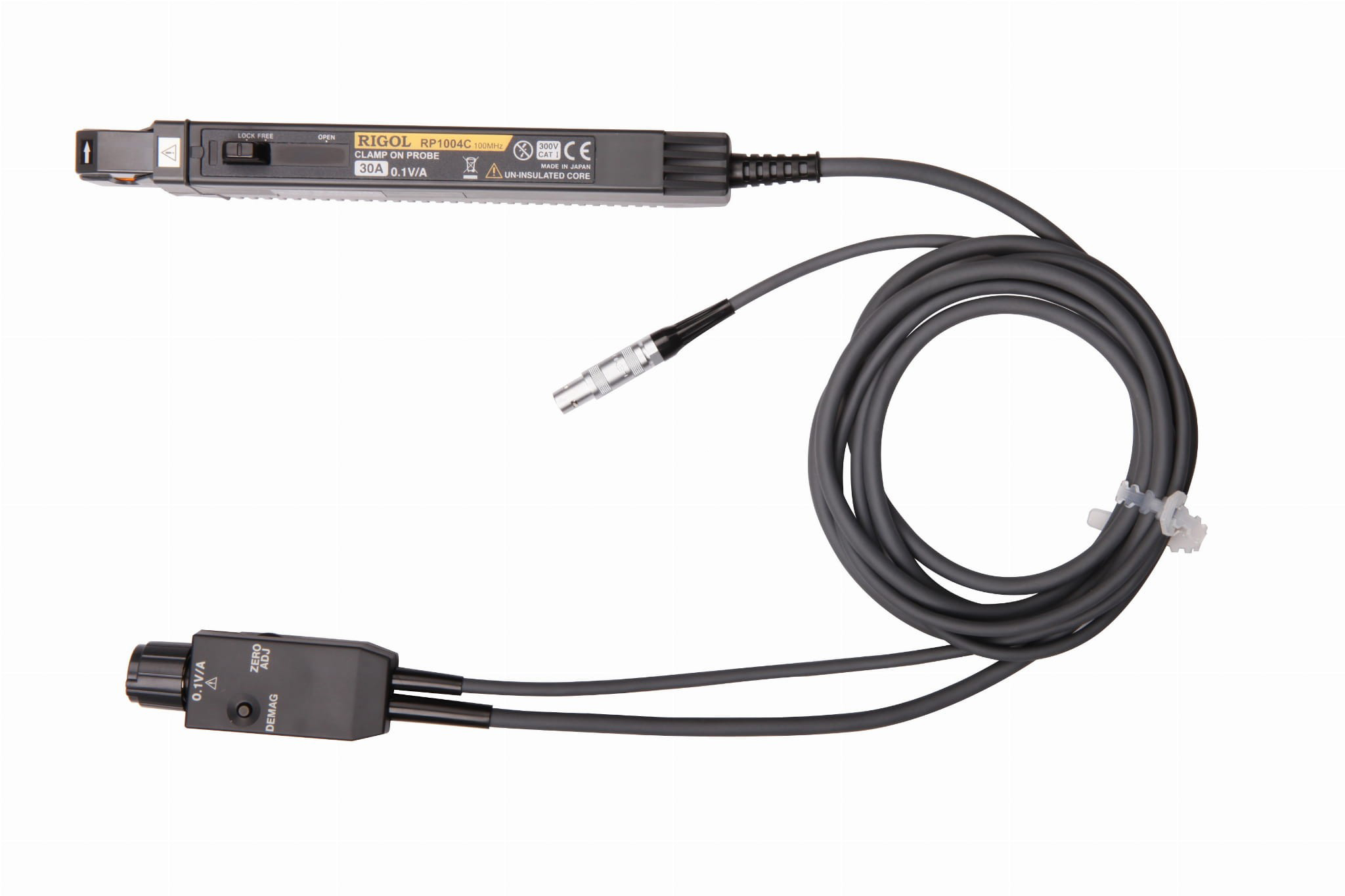

Пробник токовый RP1004С представляет собой устройство в виде измерительной головки и блока согласования для измерения и исследований формы тока на экране осциллографа, без разрыва исследуемой цепи и без электрического контакта с ней.

В токовом пробнике RP1004С используется магнитопровод с размыкаемым зазором (для размещения проводника без разрыва цепи в измерительное окно головки пробника) с интегрированным датчиком Холла, что позволяет исследовать как цепи переменного тока (в заданной полосе частот), так и цепи постоянного тока. Принцип действия основан на измерении ЭДС датчика Холла, которая прямо пропорциональна магнитному полю.

Электропитание пробника токового Rigol RP1004C осуществляется с помощью внешнего блока питания Rigol RP1000P, который обеспечивает подачу питающего напряжения 12 В на измерительную головку. Максимальные пиковые значения исследуемых токов – 50 А. Частотный диапазон исследуемых сигналов – от постоянного тока до 100 МГц.

Особенности и преимущества

• Бесконтактное измерение силы тока с высокой чувствительностью;
• Возможность использования пробника с любыми осциллографами Rigol;
• Уникальный тонкопленочный датчик Холла;
• Широкополосное измерение тока;
• Эргономичность;
• Компактные размеры;
• Оптимальное соотношение цена/качество;
• Токовый пробник RP1004С подходит ко всем осциллографам Rigol.

Применение

• Источники питания;
• Полупроводниковые приборы;
• Инверторы / преобразователи мощности;
• Электронные балласты;
• Промышленная / бытовая электроника;
• Мобильная связь;
• Моторные приводы;
• Транспортные системы;
• Телекоммуникационные системы.

Назначение

Пробник токовый Rigol RP1004C предназначен для бесконтактного измерения амплитудных и временных параметров высокочастотных токов совместно с осциллографами Rigol при проведении исследовательских и испытательных работ в лабораторных и производственных условиях.
