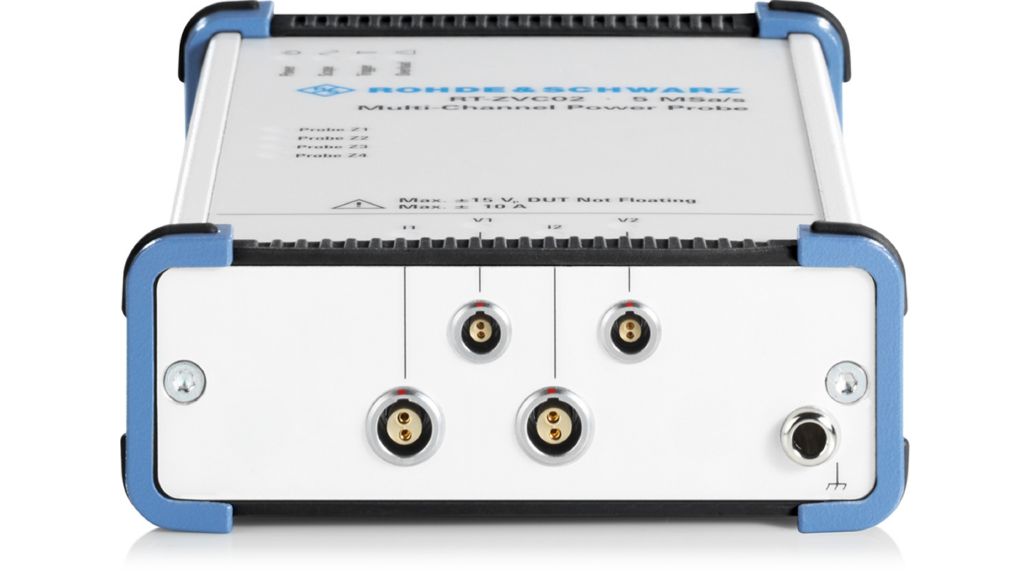

RT-ZVC02 - многоканальный пробник мощности 1 МГц

Многоканальный пробник мощности R&S®RT-ZVC предоставляет до четырех каналов тока и четырех каналов напряжения с 18-битным разрешением для измерений тока и напряжения в широком динамическом диапазоне. При использовании двух пробников R&S&®RT-ZVC, поддерживаемых на осциллографе R&S®RTE или R&S®RTO, можно анализировать восемь сигналов напряжения и восемь сигналов тока в широком динамическом диапазоне параллельно с сигналами, захваченными осциллографом..

Ключевые факты

2 высокочувствительных каналов напряжения и тока
18-разрядный АЦП при 5 млн отсчетов/с (для каждого канала)
Полоса пропускания 1 МГц с гибкими опциями фильтрации
Несколько диапазонов токов от 4,5 мкА до 10 А с внутренним шунтом
Гибкие возможности подключения для любого применения

Принадлежности для пробников:

- R&S®RT-ZA30 - Набор удлинительных кабелей

для R&S®RT-ZVC, подключение к печатным платам, 1 токовый провод и провод напряжения, длина: 32 см

- R&S®RT-ZA31 - Набор удлинительных кабелей

для R&S®RT-ZVC, разъем 4 мм, 1 токовый провод и 1 провод напряжения, длина: 32 см

- R&S®RT-ZA33 - Интерфейсный кабель осциллографа

для R&S®RT-ZVC

- R&S®RT-ZA34 - Набор удлинительных кабелей

для R&S®RT-ZVC, разъем 4 мм, 1 токовый провод и провод напряжения, длина: 1 м

- R&S®RT-ZA35 - Набор удлинительных кабелей

для R&S®RT-ZVC, подключение к печатным платам, 1 токовый провод и провод напряжения, длина: 1 м

- R&S®RT-ZA36 - Набор впаиваемых кабелей

для R&S®RT-ZVC, 4 впаиваемых кабеля для тока и напряжения, впаиваемые контакты

- R&S®RT-ZA37 - Набор удлинительных кабелей

для R&S®RT-ZVC, BNC-разъем, 1 токовый провод и провод напряжения, длина: 16 см

- R&S®RTE-B1E - Порт цифрового расширения для R&S®RTE

Требуется для аппаратного обеспечения R&S®RT-ZVC02 и R&S®RT-ZVC04. Входит в состав R&S®RTE-B1

- R&S®RTO-B1E - Порт цифрового расширения для R&S®RTO2000

Требуется для аппаратного обеспечения R&S®RT-ZVC02 и R&S®RT-ZVC04. Входит в состав R&S®RTO-B1

- R&S®RTP-B1E - Порт цифрового расширения для R&S®RTP

Требуется для аппаратного обеспечения R&S®RT-ZVC02 и R&S®RT-ZVC04. Входит в состав R&S®RTP-B1

Тип товара	токовый пробник мощности
Совместимость	для осциллографов Rohde & Schwarz RTO2000, RTE
Полоса пропускания	1 МГц
Количество каналов	2 напряжения 2 тока
Максимальное напряжение	от +/-1,8 до +/-15 В
Максимальный ток	от +/-4,5 мкА до +/-10 А
Входной импеданс	10 МОм \|\| 48 пФ 1 МОм \|\| шунт

Тип товара

токовый пробник мощности

Совместимость

для осциллографов Rohde & Schwarz RTO2000, RTE

Полоса пропускания

1 МГц

Количество каналов

2 напряжения
2 тока

Максимальное напряжение

от +/-1,8 до +/-15 В

Максимальный ток

от +/-4,5 мкА до +/-10 А
