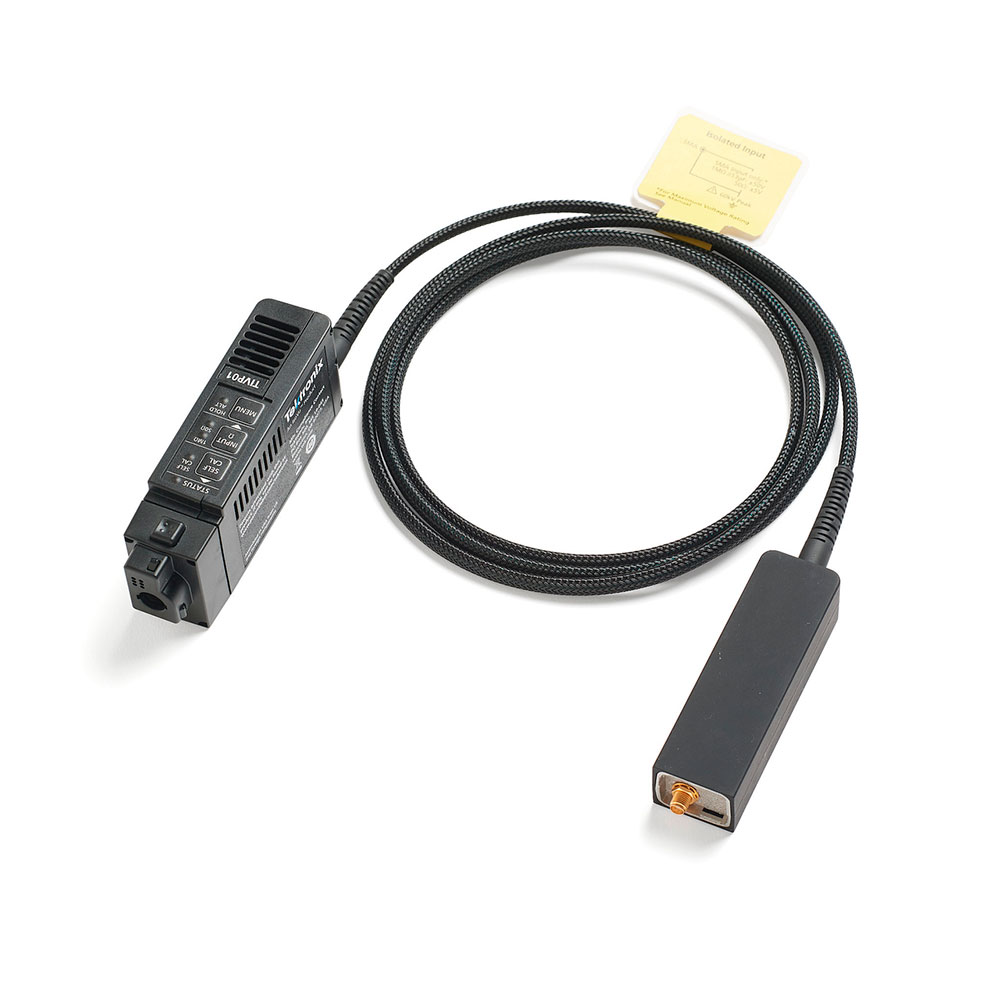

Как измерить быстрые сигналы с плавающим уровнем, которые неразличимы при использовании неизолированных пробников? Пробник Tektronix  IsoVu™ TIVP05 со схемой оптической развязки практически исключает синфазную составляющую, мешающую рассмотреть требуемый сигнал.

Это позволяет выполнять точные дифференциальные измерения при напряжении синфазного сигнала до ±60 кВ, которое может меняться со скоростью 100 В/нс и быстрее. Система IsoVu второго поколения обладает всеми характеристиками и преимуществами технологии IsoVu, но занимает в 5 раз меньше места.

С выпуском пробников IsoVu Gen 2 с универсальными разъёмами MMCX и оптимальным сочетанием полосы пропускания, динамического диапазона и коэффициента ослабления синфазного сигнала, был установлен новый стандарт конструкции изолированных пробников.

Что такое изолированный пробник Tektronix TIVP05?

Изолированный пробник TIVP02 включает схему гальванической (оптической) или РЧ развязки для изоляции опорного потенциала пробника от опорного потенциала осциллографа (как правило, заземления). Это позволяет разработчикам систем питания точно выделять широкополосные дифференциальные сигналы на фоне высокого синфазного напряжения.

Компания Tektronix разработала новую технологию (IsoVu), использующую схему гальванической развязки для наибольшего в данном классе приборов ослабления синфазного сигнала в широкой полосе пропускания.

• В технологии IsoVu для полной гальванической развязки измерительной системы и тестируемого устройства используется питание датчика и передача аналогового сигнала по оптическому волокну
• Для IsoVu Gen 2 возможен выбор полосы пропускания — 200 МГц, 500 МГц и 1 ГГц — для соответствия бюджету и создания стендов с производительностью, необходимой для конкретных проектов
• Пробники IsoVu второго поколения обеспечивают ту же полосу пропускания, коэффициент ослабления синфазного сигнала и диапазон напряжений, что и предыдущая серия IsoVu, но занимают в 5 раз меньше места и не требуют отдельного блока управления
• Для наконечников пробников IsoVu предусмотрены разные способы подключения, а также принадлежности, обеспечивающие высокую производительность и удобство измерений
