Интеллектуальное оборудование калибровки, адаптированное к вашему ИУ

От 1 до 24 откалиброванных портов — гибкая и удобная калибровка

Благодаря модулям калибровки R&S®ZN-Z15x подверженные ошибкам и трудоемкие процедуры калибровки остались в прошлом. Подключите сразу все измерительные кабели, используйте функцию автоматического обнаружения и откалибруйте до 24 портов нажатием одной кнопки. Быстро и надежно выполняется калибровка даже многопортовых систем (R&S®ZNB с коммутационными матрицами или многопортовых модулей R&S®ZNBT). При использовании разных модулей калибровки для разных систем вы можете рассчитывать на полную гибкость: даже один 2-портовый модуль откалибрует любое число портов.

• Модули с 2, 4 и 6 портами (фиксированными) до 8,5 ГГц, SMA-типа (розетка) — N-типа, 2 порта, 8,5 ГГц.
• R&S®ZN-Z154 с возможностью конфигурирования 6, 12, 18, 24 портов, 8,5 ГГц, SMA-типа (розетка)

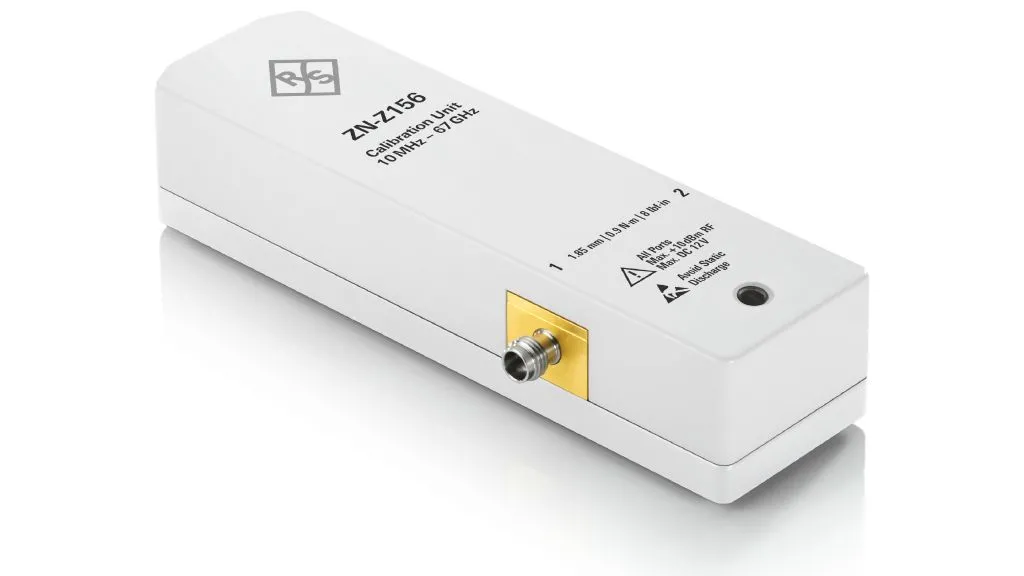

• R&S®ZN-Z156 с 2 портами 1,85 мм (розетка), 67 ГГц
• Автоматическое конфигурирование, поддерживается пользовательская характеризация

Широкий диапазон числа портов

Модули с 2, 4, 6, 12, 18, 24 портами, адаптированные к Вашей системе

Подключите сразу все кабели (повторное подключение не требуется) к портам в соответствии с числом портов ИУ и запустите процедуру калибровки нажатием одной кнопки.

Гибкое конфигурирование и использование

Выполните калибровку всех портов с помощью каждого модуля

Можно откалибровать больше портов, чем предлагает R&S®ZN-Z15x. Пошаговое руководство помогает пользователям выполнять калибровку любого числа портов с помощью двухпортового модуля, в результате выполняется полная n-портовая калибровка.

Пользовательская повторная характеризация

Подготовьте свой R&S®ZN-Z15x к специальным комбинациям типов разъемов измерительных портов

Если стандартные типы разъемов не подходят для вашей установки, то встроенное программное обеспечение модуля R&S®ZNB/ZVA/ZNA предоставляет возможность повторной характеризации модуля калибровки: подключите адаптер к модулю калибровки для характеризации комбинации, сделав адаптер частью модуля калибровки (требуется ВАЦ, откалиброванный с требуемыми типами разъемов).

Автоматическое конфигурирование и обнаружение

Калибровка «включай и работай»

Модули калибровки R&S®ZN-Z15x автоматически обнаруживаются по USB-соединению. Все необходимые данные передаются в векторный анализатор цепей. При запуске калибровки подключенные измерительные кабели и назначение портов можно определить нажатием одной кнопки. Калибровку можно запустить с минимальными усилиями, и она выполняется за минимальное время с высочайшей надежностью.
