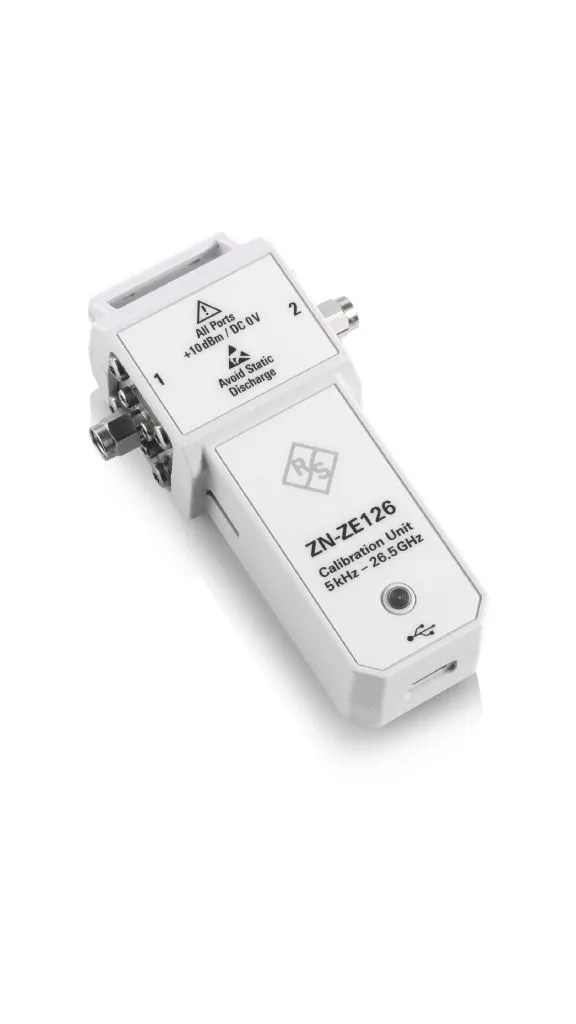

ZN-ZE126 - модуль калибровки от 5 кГц до 26.5 ГГц

Модули калибровки R&S®ZN-ZE1xx сочетают в себе эффективность автоматической калибровки и отличное соотношение цены и качества а также позволяют гибко настраивать порты согласно потребностям. Все модели поддерживают совместимые с 3,5 мм разъемы, а модели R&S®ZN-ZE104, R&S®ZN-ZE109 и R&S®ZN-ZE118 также поддерживают разъемы N-типа. После выбора типа разъема каждый порт можно по отдельности настраивать как вилку или розетку.

Ключевые факты

Диапазон частот от 5 кГц до 26.5 ГГц (в зависимости от модели)
Порты можно настраивать как совместимый с 3,5 мм разъем (вилка или розетка) или разъем N-типа (вилка или розетка)
Легкие, прочные и портативные

Минимальная начальная частота

Диапазоны частот начиная с 5 кГц

Модель R&S®ZN-ZE1xx с начальной частотой от 5 кГц и до 26,5 ГГц (в зависимости от модели) идеально поддерживает полный диапазон частот моделей R&S®ZND, R&S®ZNL, R&S®ZNLE и R&S®ZNH. Также поддерживаются модели R&S®ZNA, R&S®ZNB и R&S®ZNBT.

Калибровка любого количества портов с любым модулем

Калибровка n портов с помощью 2-портового модуля калибровки

Простая калибровка большего количества портов, чем предлагается в модели R&S®ZN-ZE1xx. Пошаговое руководство помогает пользователям выполнять калибровку любого числа портов с помощью двухпортового модуля, в результате выполняется полная n-портовая калибровка.

Типы конфигурируемых измерительных портов

Поддержка двух типов разъемов

Порты каждой модели R&S®ZN-ZE1xx можно настраивать как совместимый с 3,5 мм разъем или разъем N-типа (недоступно в R&S®ZN-ZE126). Каждый порт можно по отдельности настраивать как вилку или розетку.

Автоматическое конфигурирование и обнаружение

Калибровка «включай и работай»

Модули калибровки R&S®ZN-ZE1xx автоматически обнаруживаются по USB-соединению. Все необходимые данные передаются в векторный анализатор цепей. При запуске калибровки подключенные тестовые кабели и назначение портов можно определить нажатием кнопки. Калибровка проводится с максимальной надежностью и минимальными затратами времени и усилий.
