Калибровочный набор Rohde Schwarz ZV-Z270 - механический комплект коаксиального типа, предназначенный для настройки анализаторов цепей, как векторных, так и скалярных, перед проведением высокоточных измерений. Набор содержит калибровочные меры, каждая из которых оборудована соединителями вилка/розетка.

Комплект, как и настраиваемые с его помощью анализаторы цепей, применяется в процессе научных и образовательных исследований, при разработке и контроле качества радиоэлектронного оборудования, задействуется в метрологии, материаловедении и других отраслях.

При использовании Rohde Schwarz ZV-Z270 пользователь получает точность, сравнимую с применением наборов калибровочных стандартов, включающих образцовую подвижную нагрузку. Также стоит отметить, что, в отличие от таких комплектов, это решение требует меньше трудозатрат для проведения всех операций и отличается большей доступностью.

Ключевые характеристики

• Диапазон частот калибровки - от 0 до 18 ГГц.
• Разъемы для подключения N-типа.
• Импеданс 50 Ом.
• Оптимальная рабочая температура от +20 °C до +28 °C

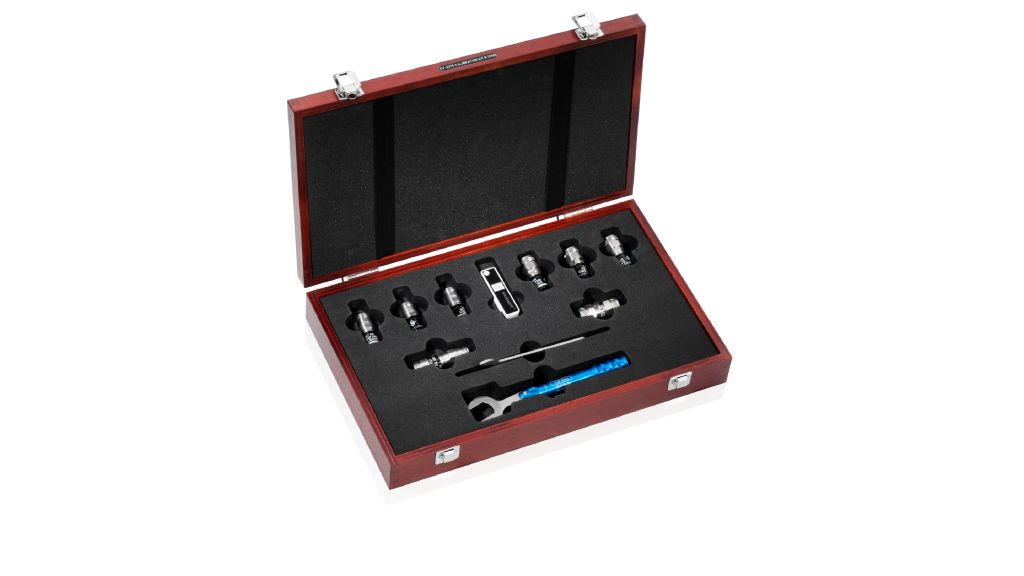

В набор включены все необходимые меры для настройки - стандарты холостого хода, короткого замыкания, согласованной нагрузки и перемычка для калибровочного этапа по методике “through”. Тарированный ключ помогает произвести все подключения при создании тестовой схемы должным образом и с максимальной сохранностью разъемов.

Особенности работы

Прецизионно измеренные S-параметры мер поставляются на комплектном USB-накопителе. Эти данные используются для повышения качества калибровки. В процессе настройки значения параметров загружают в анализатор.

Важно понимать, что представленная информация действительна только при соблюдении межповерочных интервалов, прогреве оборудования и установленных параметров среды. Комплект сохраняет полную функциональность вплоть до 0 Гц.
