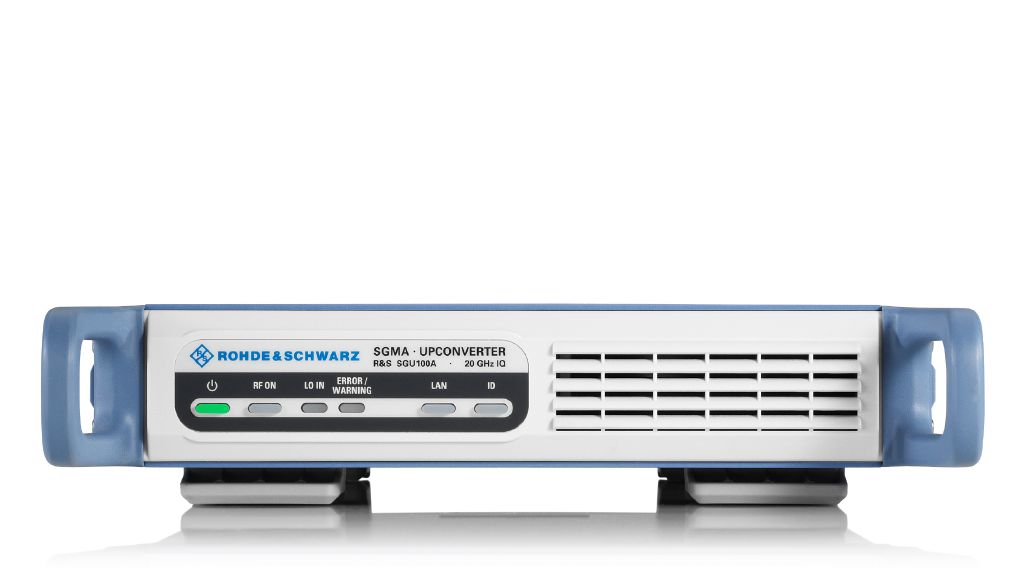

SGU100A - преобразователь частоты

Преобразователь частоты R&S^®SGU100A серии SGMA обеспечивает расширение диапазона частот до 40 ГГц. Преобразователь частоты R&S^®SGU100A совмещается с генератором сигналов R&S^®SGS100A в единый прибор, который может управляться дистанционно и вручную и можно управлять посредством ПО для ПК R&S^®SGMA-GUI. В объединенных приборах имеются те же соединения, что и в отдельном генераторе R&S^®SGS100A: один ВЧ-выход для всего диапазона частот и один аналоговый I/Q-вход для векторной модуляции. При такой совмещенной архитектуре измерительные задачи автоматически распределяются между двумя приборами в соответствии с их измерительными функциями, но при сохранении удобств использования одного прибора.

Оснащенный преобразователем R&S^®SGU100A генератор R&S^®SGS100A работает во всем диапазоне частот от 10 МГц до 40 ГГц без модуляции и от 80 МГц до 40 ГГц с векторной модуляцией.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ПОВЫШАЮЩЕГО ПРЕОБРАЗОВАТЕЛЯ ЧАСТОТ R&S®SGU100A

Расширение диапазона частот до 40 ГГц;
Два прибора в одном: ВЧ-выход для всего диапазона частот;
Удобная и понятная интеграция с имеющимися интерфейсами пользователя;
Наименьший форм-фактор и энергопотребление на рынке;
Высокие характеристики вплоть до СВЧ.

ОСОБЕННОСТИ ПОВЫШАЮЩЕГО ПРЕОБРАЗОВАТЕЛЯ ЧАСТОТ R&S®SGU100A

Преобразователь частоты R&S®SGU100A и генератор сигналов R&S®SGS100A могут быть совмещены в единый прибор, управляемый вручную или дистанционно посредством ПО для ПК R&S®SGMA-GUI. Преобразователь частоты R&S®SGU100A серии SGMA обеспечивает расширение диапазона частот до 40 ГГц.

Параметр		Значение
Частота
Диапазон выходных частот	с опциями SGU-B120/ SGU-B120V	от 10 МГц до 20 ГГц
Диапазон выходных частот	с опциями SGU-B140/ SGU-B140V (требуется SGU-B120 или SGU-B120V)	от 10 МГц до 40 ГГц
Диапазон входных частот		от 10 МГц до 12,75 ГГц
Время установки частоты	при дистанционном управлении через разъем PCIe в комбинации с SGS100A	<2 мс
Уровень
Специфицируемый диапазон уровней с опцией SGU-B120 или SGU-B120V без опции SGU-B26
	10 МГц	от -10 дБм до +8 дБм
	50 МГц	от -10 дБм до +15 дБм
	12 ГГц	от -10 дБм до +17 дБм
Специфицируемый диапазон уровней с опцией SGU-B120 или SGU-B120V с опцией SGU-B26
	10 МГц	от -100 дБм до +8 дБм
	50 МГц	от -100 дБм до +13 дБм
	12 ГГц	от -100 дБм до +15 дБм
Специфицируемый диапазон уровней с опцией SGU-B140 или SGU-B140V без опции SGU-B26
	10 МГц	от -10 дБм до +7 дБм
	50 МГц	от -10 дБм до +13 дБм
	12 ГГц	от -10 дБм до +15 дБм
Специфицируемый диапазон уровней с опцией SGU-B140 или SGU-B140V без опции SGU-B26
	10 МГц	от -100 дБм до +7 дБм
	50 МГц	от -100 дБм до +11 дБм
	12 ГГц	от -100 дБм до +13 дБм
Разрешающая способность		0,01 дБ
Время установки уровня	при дистанционном управлении через разъем PCIeв комбинации с SGS100A, без переключений механического ступенчатого аттенюатора	<2 мс
Максимально допустимый уровень обратной мощности		0,5 Вт
Чистота спектра
Гармонические составляющие	f>12 ГГц, уровень ≤ 8 дБм	< -30 дБн
Негармонические составляющие в комбинации с SGS100A	12 ГГц	< -56 дБн
Широкополосный шум в комбинации с SGS100A		< -142 дБн(CW) < -138дБн тип. (IQ)
Вход LO
Диапазон входных частот	с опцией SGU-B120 или SGU-B120V
	10 МГц	от 10 МГц
	12,75 ГГц	от 6,375 ГГц до 10 ГГц
	с опцией SGU-B140 или SGU-B140V
	10 МГц	от 10 МГц
	12,75 ГГц	от 6,375 ГГц до 12,75 ГГц
	25,5 ГГц	от 6,375 ГГц до 10 ГГц
Уровень подаваемой мощности	fвых> 12 ГГц	от +7дБм до +13 дБм
Фазокогерентные выходы
Диапазон выходных частот	с опцией SGU-B120 или SGU-B120V
	12 ГГц	от 12 ГГц до 20 ГГц
	с опцией SGU-B140 или SGU-B140V
	12 ГГц	от 12 ГГц до 19,5 ГГц
	19,5 ГГц	от 9,75 ГГц до 20 ГГц
Диапазон выходной мощности		от +7дБм до +13 дБм
Импульсная модуляция (внутренний импульсный модулятор)
Источник модуляции		Внешний
Подавление в паузе		> 80 дБ
Время фронта / среза	10% - 90%	< 20 нс
Частота повторения импульсов		от 0 до 10 МГц
I/Q модуляция
Полоса модуляции	fвых> 12 ГГц	до 2 ГГц
Вектор ошибок в комбинации с SGS100A	измеренный с 16QAM, фильтр на основе квадратного корня из косинуса α = 0,5, символьная скорость 10 МГц, fвых> 12 ГГц	< (2 % + 0,04 % × f/ ГГц)
Дистанционное управление
Интерфейсы		PCIe, Ethernet, micro USB тип B
Общие данные
Питание		AC, 100-240 В, 50-60 Гц
Потребляемая мощность	с опцией SGU-B140 или SGU-B140V	40 Вт
Потребляемая мощность	с опцией SGU-B120 или SGU-B120V	70 Вт
Габаритные размеры	Ш-В-Г (мм)	250-52,5-401
Масса	полностью оснащенный	4 кг
