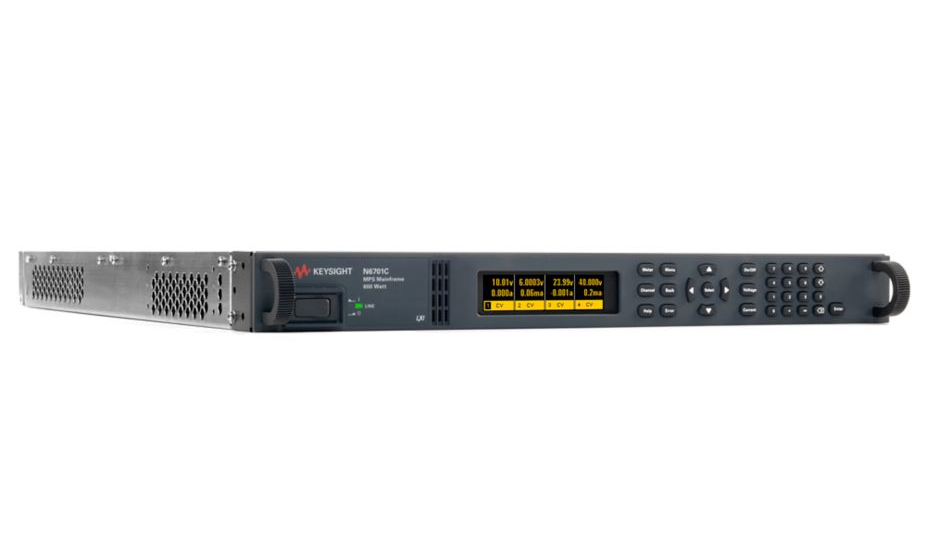

Базовый блок N6701C представляет собой шасси низкопрофильной модульной системы питания высотой 1U. Он оснащен четырьмя гнездами, в которые может быть установлено в любой комбинации от 1 до 4 модулей источников питания постоянного тока серии N6700 суммарной мощностью до 600 Вт. Модули заказываются отдельно. Компания Keysight предлагает более 20 различных модулей питания постоянного тока — от базовых до высокоточных, обеспечивающих выходную мощность от 20 Вт до 300 Вт. Базовый блок N6701C в стандартной комплектации оснащен интерфейсами GPIB, LAN и USB и соответствует стандарту LXI.

Ключевые возможности и технические характеристики

Максимальная общая выходная мощность равна сумме выходной мощности всех модулей

• 600 Вт при работе в диапазоне входного напряжения от 100 до 240 В переменного тока

Входные напряжение и потребляемая мощность:

• Рабочий номинальный диапазон входного напряжения: 100 - 240 В переменного тока, частотой 50/60/400 Гц
• Максимально допустимый диапазон входного напряжения: 86 - 264 В переменного тока
• Потребляемая мощность: 1500 ВА (типовая)
• Предохранитель - внутренний, не доступный пользователю

Ответная реакция системы защиты:

• Вход INH: 5 мкс от перегрузки до начала отключения
• Авария на подключенных выходах: не более 10 мкс, от возникновения аварийной ситуации до начала выключения.
