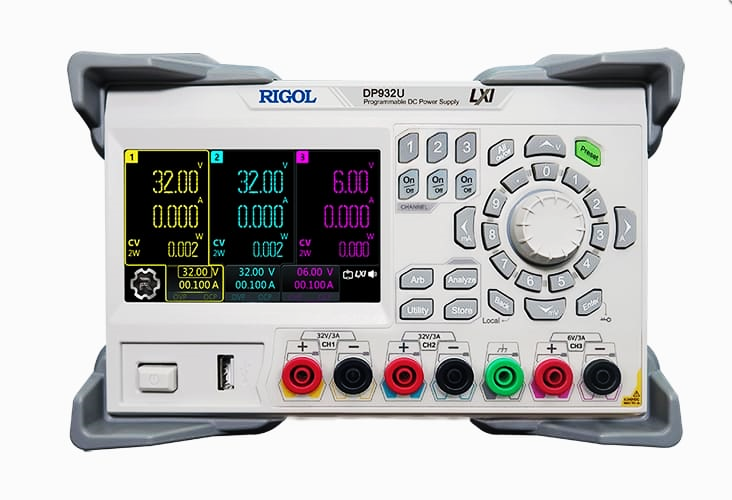

DP932U - источник питания программируемый

Описание
Характеристики
Комплектация

Rigol DP932U - программируемый лабораторный источник питания с 3 электрически изолированными независимыми каналами максимальной общей мощностью 210 Вт.

Имеет хорошо сконструированный и простой в использовании интерфейс. Меню имеет интуитивно понятную структуру.

Оснащен относительно большим (10,9 см / 4,3 дюйма) и легко читаемым цветным сенсорным ЖК-экраном c разрешением отображения параметров 10 мВ/10 мА.

Программируемый линейный источник питания постоянного тока серии DP900 также обеспечивает различные функции, такие как общий анализ, анализ импульсного тока, мониторинг, запуск и т. д., и совместим со стандартным набором команд SCPI, который может предоставить вам возможности анализа и управления более высокого уровня. Минимальное время задержки до 1000 мс кривых напряжения произвольной формы, встроены различные базовые формы сигналов, которые поддерживают свободное редактирование и генерацию сигналов, а также имитируют различные сценарии приложений для тестирования.

Особенности и преимущества

Версия University – Источники питания серии DP900 для учебных учреждений с защищенными выходными клеммами 4 мм (типа «банан»)$
3 независимых (полностью изолированы) регулируемых канала: 32 В/3 А, 32 В/3 А, 6 В/3 А, максимальная мощность - 210 Вт$
Цветной 4,3"-дисплей;
Внутренние последовательные и параллельные соединения для каналов CH1 и CH2;
Превосходная точность программирования/обратного считывания;
Время переходных процессов: <50 мкс;
Малые пульсации и шум: <350 мкВскз/2 мВп-п;
Время обработки команды <10 мс;
Монтажный размер 3U, половина модуля;
Удаленное управление с помощью ПК;
Вход/выход системы запуска, регистрация и анализ данных;
Формирование кривых напряжения произвольной формы до 512 точек со временем задержки до 1000 мс; различные встроенные базовые формы сигналов;
Защита: от перенапряжения (OVP), от перегрузки по току (OCP), от перегрева (OTP);
Интерфейсы: USB Device, USB Host, LAN, Digital I/O (опция).

Применение

В высших и исследовательских институтах;
На производстве;
При разработке электронных устройств.

Назначение

Продукт предназначен для разработки и питания электронных компонентов и устройств в сервисных, лабораторных и учебных целях.

Количество выходных каналов	3
Выход	Напряжение / Ток		Защита от перенапр. / сверхтока
Канал 1	от 0 до 32 В / от 0 до 3 А		от 1 мВ до 35,2 В / 1 мА до 3,3 A
Канал 2	от 0 до 32 В / от 0 до 3 А		от 1 мВ до 35,2 В / 1 мА до 3,3 A
Канал 3	от 0 до 6 В / от 0 до 3 А		от 1 мВ до 6,6 В / 1 мА до 3,3 A
Внутренний последовательный/параллельный режим
Напряжение, в режиме последовательного соединения каналов CH1 и CH2	64 В
Ток, в режиме параллельного соединения каналов	6А
Нестабильность, вызванная изменением нагрузки
	±(% от выходного значения + смещение)
Напряжение	<0,01 % + 2 мВ
Ток	<0,01 % + 250 мкА
Нестабильность, вызванная изменением сетевого напряжения
	±(% от выходного значения + смещение)
Напряжение	<0,01 % + 2 мВ
Ток	<0,01 % + 250 мкА
Пульсации + шум (в диапазоне от 20 Гц до 20 МГц)
Напряжение	< 350 мкВскз/2 мВп-п
Ток	< 2 мАскз
Годовая погрешность (25° ± 5°C)		± (% от вых. значения + смещение)
		Напряжение			Ток
Программирование	Канал 1	0,05% + 20 мВ			0,2% + 5 мА
	Канал 2	0,05% + 20 мВ			0,2% + 5 мА
	Канал 3	0,1% + 5 мВ			0,2% + 10 мА
Считывание	Канал 1	0,05% + 20 мВ			0,15% + 5 мА
	Канал 2	0,05% + 20 мВ			0,15% + 5 мА
	Канал 3	0,1% + 5 мВ			0,15% + 5 мА
Разрешение		Напряжение			Ток
Программирование	Канал 1	10 мВ			1 мА
	Канал 2	10 мВ			1 мА
	Канал 3	10 мВ			1 мА
Считывание	Канал 1	10 мВ			1 мА
	Канал 2	10 мВ			1 мА
	Канал 3	10 мВ			1 мА
Отображение	Канал 1	10 мВ			1 мА
	Канал 2	10 мВ			1 мА
	Канал 3	10 мВ			1 мА
Разрешение (опция DP900-HIRES)		Напряжение			Ток
Программирование	Канал 1	1 мВ			1 мА
	Канал 2	1 мВ			1 мА
	Канал 3	1 мВ			1 мА
Считывание	Канал 1	0,1 мВ			0,1 мА
	Канал 2	0,1 мВ			0,1 мА
	Канал 3	0,1 мВ			0,1 мА
Отображение	Канал 1	1 мВ			1 мА
	Канал 2	1 мВ			1 мА
	Канал 3	1 мВ			1 мА
Время переходного процесса
Менее 50 мкс для восстановления выходного напряжения с точностью до ±15 мВ после изменения выходного тока с полной нагрузки на половинную или наоборот.
Время обработки команд	<10 мс
Защита от перенапряжения (OVP)/сверхтока (OCP)
Точность, ± (% от выходного значения + смещение)	0,2% + 20 мВ/0,5% + 20 мA
Скорость управления напряжением (в пределах 99% от общего диапазона изменения)		Полная нагрузка			Без нагрузки
Нарастание	Канал 1	<50 мс			<40 мс
	Канал 2	<50 мс			<40 мс
	Канал 3	<15 мс			<14 мс
Спад	Канал 1	<50 мс			<400 мс
	Канал 2	<50 мс			<400 мс
	Канал 3	<30 мс			<100 мс
Температурный коэффициент (на °C)	(% от выходного значения + смещение)
	Напряжение			Ток
Канал 1	0,01% + 4 мВ			0,01% + 2 мА
Канал 2	0,01% + 4 мВ			0,01% + 2 мА
Канал 3	0,01% + 4 мВ			0,01% + 3 мА
Общие характеристики
Тип дисплея	Цветной 4,3’ TFT экран
Питание	220 В /50 Гц
Интерфейсы связи	USB Device, USB Host, LAN, Digital I/O (опция)
Потребляемая мощность	не более 650 ВА
Рабочий диапазон температур	от 0 °C до 40 °C
Габариты	239 х 157 х 419 мм
Вес	9,15 кг

Источник питания;
Кабель питания;
Кабель USB;
Предохранитель;
10A-Testing-Cable - две пары соединительных проводов (10 А);
Краткое руководство по эксплуатации.
