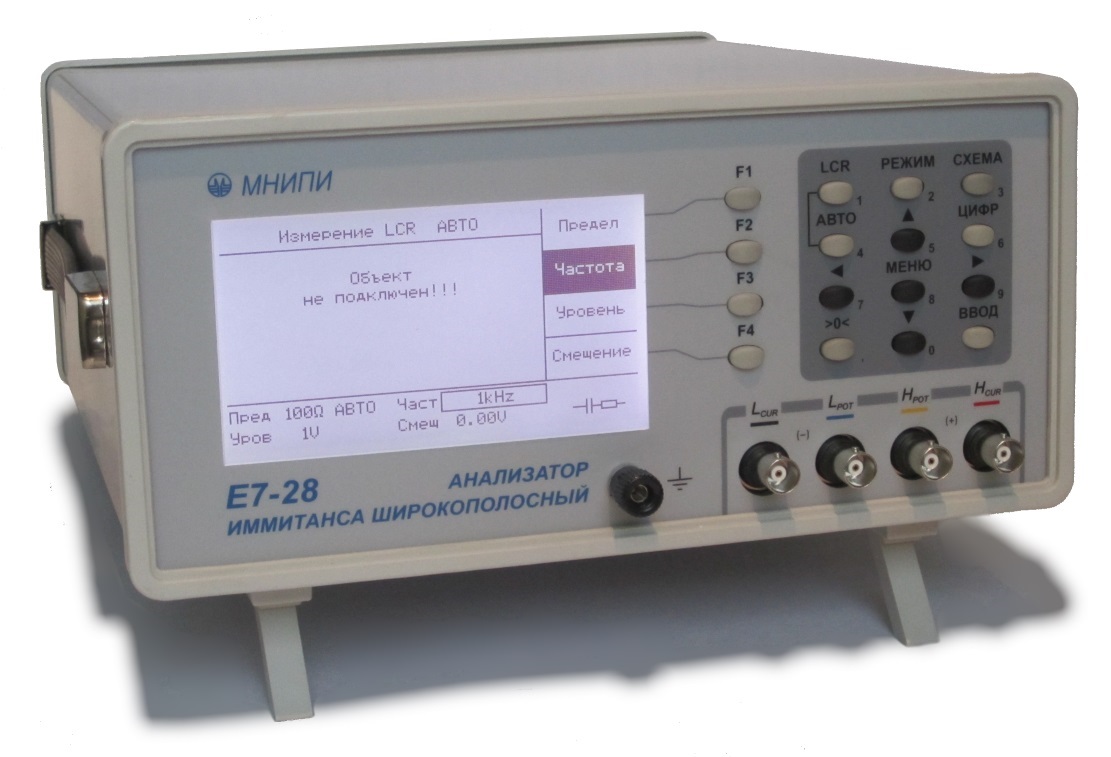

Е7-28 Анализатор иммитанса широкополосный

Расширенный диапазон частот 25 Гц–10 МГц
Емкость (10^-12...1) Ф
Индуктивность (10^-9...10³) Гн
Сопротивление (10^-3...10⁶) Ом
Проводимость (10^-11...10) См
Добротность, фактор потерь 10^-4...10⁴
Угол фазового сдвига +0.001°...+90°
Интерфейс USB 2.0
Портативное питание
Габариты 225x110x35 мм
Масса 5 кг

Анализаторы иммитанса широкополосные Е7-28 предназначены для измерения параметров иммитанса электрорадиоэлементов (ЭРЭ) в диапазоне частот от 25 Гц до 10 МГц. Область применения - научные исследования, контроль электрических параметров ЭРЭ на предприятиях, в ремонтных мастерских, научных учреждениях. Прибор измеряет следующие параметры иммитанса:

Lp, Ls - индуктивность в параллельной, последовательной схеме замещения;
Сp, Cs - емкость в параллельной, последовательной схеме замещения;
Rp, Rs - активное сопротивление в параллельной, последовательной схеме замещения;
Х - реактивное сопротивление в последовательной схеме замещения;
G - активная проводимость в параллельной схеме замещения;
В - реактивная проводимость в параллельной схеме замещения;
tg δ - тангенс угла потерь (допускается обозначение D - фактор потерь);
Q - добротность;
|Z| - модуль комплексного сопротивления;
|Y|- модуль комплексной проводимости;
δ - угол фазового сдвига комплексного сопротивления.

Диапазоны измеряемых величин
Емкость Cs Cp	(10^-12...1) Ф
Индуктивность Ls Lp	(10^-9...10³) Гн
Активное cопротивление Rs Rp	(10^-3...10⁶) Ом
Проводимость	(10^-11...10) См
Добротность, фактор потерь	10^-4...10⁴
Угол фазового сдвига комплексного сопротивления	+0.001°...+90°
Общие характеристики
Интерфейс	USB 2.0
Формат индкации	5 десятичных разрядов
Габаритные размеры	225x110x35 мм
Масса	5 кг
