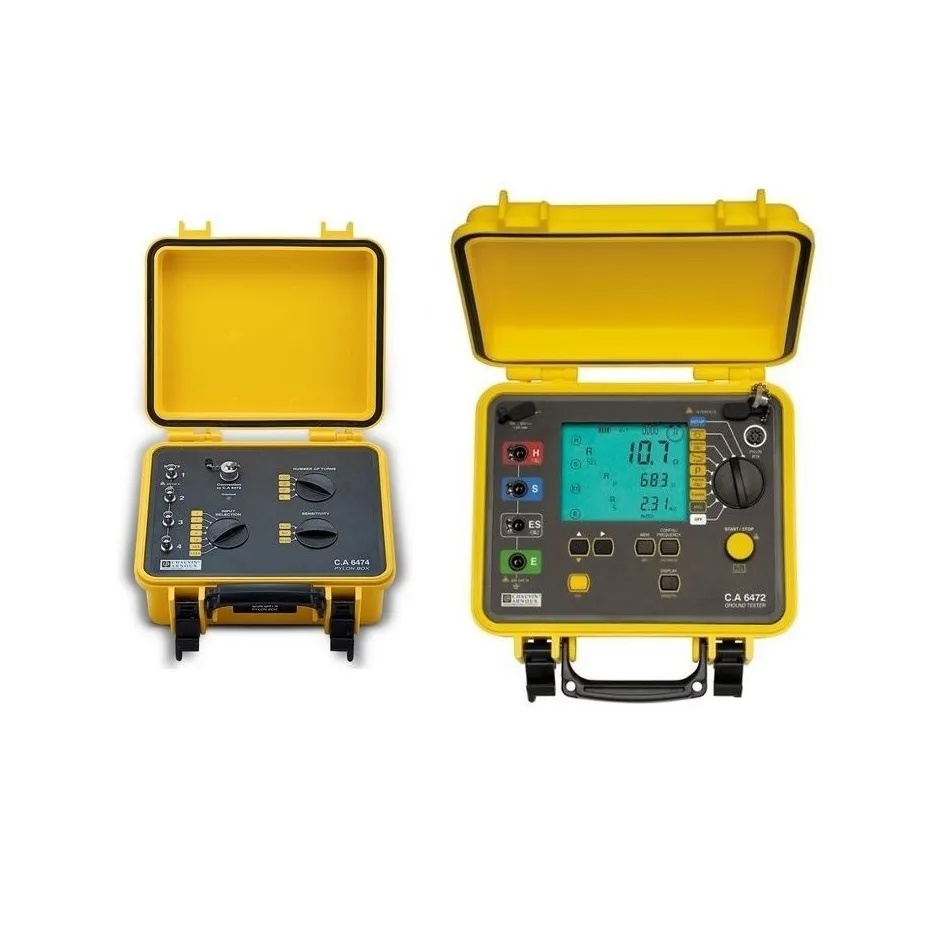

C.A 6472 + C.A 6474 - измеритель сопротивления и заземления опор линий электропередачи

Описание
Характеристики
Комплектация

Chauvin Arnoux CA 6474 – блок для бесконтактного измерения сопротивления высоковольтных линий используется вместе с устройством CA 6472 и входит в комплект поставки. С его помощью можно проверить работоспособность контура заземления для защиты от молний опор ЛЭП без отключения подачи электричества.

Преимущества:

Все типы измерения заземления и измерение заземления на опорах линий электропередачи (модуль C.A 6474).
Удельное сопротивление (методы Венера и Шлумбергера).
Соединение заземлителей.
Сопротивление грунта.
Проводимость / Сопротивление.
Высокая эффективность тестера CA6472.
Широкий диапазон измерения, выбор оптимального разрешения.
Выбора частоты измерения от 41 Гц до 5 кГц.
Автоматический расчет коэффициента соединения заземлителей и удельного сопротивления грунта.
Защита от посторонних напряжений до 60 В максимум.
Измерение и анализ заземления опор линий электропередачи.
Запись результатов.

Параметр	Значение
Сопротивление заземления ("3-проводная схема измерений")
Пределы измерений	От 0,01 Ом до 99,9 кОм
Разрешение	От 0,01 до 100 Ом
Пределы допускаемой погрешности	± (0,02Хизм. + 1 е.м.р.)
Частота	От 41 до 5078 Гц
Сопротивление заземления («4-проводная схема измерений»)
Пределы измерений	От 0,001 Ом до 99,99 Ом
Разрешение	От 0,001 до 10 Ом
Пределы допускаемой погрешности	± (0,02Хизм. + 1 е.м.р.)
Частота	От 41 до 5078 Гц
Сопротивление заземления («метод токовых клещей»)
Пределы измерений	От 0,01 до 500 Ом
Разрешение	От 0,01 до 1 Ом
Пределы допускаемой погрешности	± (0,1Хизм. + 1 е.м.р.)
Частота	1367, 1611, 1768 Гц
Сопротивление постоянному току
Пределы измерений	От 0,001 Ом до 99,9 кОм
Разрешение	От 0,001 до 100 Ом
Пределы допускаемой погрешности	± (0,02Хизм. + 2 е.м.р.)
Сопротивление заземления опор(совместно с модулем С.А 6474)
Пределы измерений	От 0,001 Ом до 99,99 кОм
Разрешение	От 0,001 до 10 Ом
Пределы допускаемой погрешности	± (0,05Хизм. + 1 е.м.р.)
Частота	От 41 до 5078 Гц
где Хизм. – измеренное значение величины; е.м.р. – единица младшего разряда.

Общие характеристики
Параметр	Значение
	С.А 6472	С.А 6474
Напряжение питания, В	9,6 (аккумуляторная батарея)
Габаритные размеры, мм, (длина×ширина×высота)	272×250×128
Масса, кг	3,2	2,3
Рабочие условия применения
Температура воздуха, °C	от – 10 до + 55
Относительная влажность воздуха, %	до 90

Измеритель сопротивления заземления CA6472.
Сумка для переноски.
Блок питания от сети.
2-х полюсный сетевой шнур питания для
зарядки аккумулятора от сети.
Программное обеспечение для экспорта данных.
Кабель оптической связи / USB.
Клещи С182 с предохранительным проводом.
Руководств по эксплуатации на компакт-диске (на 5 языках)
Маркировочная этикетка (на 5 языках).
Краткое руководство по эксплуатации (на 5 языках).
Модуль CA6474.
Сумка для переноски.
Соединительный шнур.
Кабелей BNC / BNC длиной 15 м - 6шт.
Гибкие датчика тока (AmpFlex®) длиной 5 м - 4шт.
Комплект 12 идентификационных колец AmpFlex.
Кабеля (зеленый - 5 м., черный - 5 м.) с предохранительными
штекерами на катушках - 2шт.
Переходник вилочный разъем / штекер типа «банан» Ø4 мм - 5шт.
Зажим - 3шт.
Калибровочная петля.
Руководство по эксплуатации.
Этикетки с характеристиками.
