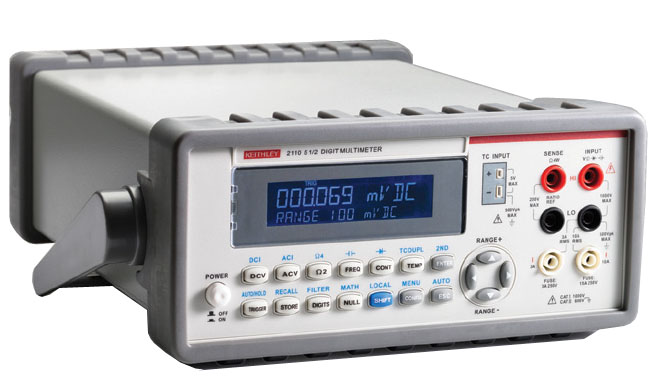

Keithley 2110-220 - Мультиметр - Вектор-Измерения

Основные возможности

Фактическая разрешающая способность - 5½ разряда

Прецизионная точность измерения. Базовая точность измерения напряжения до 0,012%

Большой выбор встроенных функций, в том числе: измерение постоянного и переменного напряжения и тока, измерение сопротивления по 2-х и 4-х проводной схеме, измерение температуры при помощи термопар и термосопротивлений, измерение частоты, периода, dB, dBm, относительные измерения, тестов диодов, прозвонка цепей.

Высокая скорость измерения (до 50000 оп/сек при 4 ½ разрядах)

Большая память на 2000 ячейки

Интерфейс USB

Измерение постоянного напряжения

Диапазон	Разрешение	Входной импеданс	Точность 23°C ±5°C 1 год ±(% показания + % диапазона)	Температурный коэффициент 0°C-18°C & 28°C-40°C
100.000 мВ	1 мкВ	10 МОм	0,012 + 0,004	0,001 + 0,0005
1.00000 В	10 мкВ	10 МОм	0,012 + 0,001	0,0009 + 0,0005
10.0000 В	100 мкВ	10 МОм	0,012 + 0,002	0,0012 + 0,0005
100.000 В	1 мВ	10 МОм	0,012 + 0,002	0,0012 + 0,0005
1000.00 В	10 мВ	10 МОм	0,02 + 0,003	0,002 + 0,0015

Измерение переменного напряжения

Диапазон	Разрешение	Частота	Точность 23°C ±5°C 1 год ±(% показания + % диапазона)	Температурный коэффициент 0°C-18°C & 28°C-40°C

100.000 мВ... 750.000 В	1 мкВ...10 мВ	10 Гц...20 кГц	0,12 + 0,05	0,01 + 0,01
		20 кГц...50 кГц	0,25 + 0,05	0,02 + 0,02
		50 кГц...100 кГц	0,65 + 0,08	0,04 + 0,02
		100 кГц...300 кГц	5,00 + 0,50	0,2 + 0,02

Измерение сопротивления (2-х и 4-х проводная схема)

Диапазон	Разрешение	Тестовый ток	Точность 23°C ±5°C 1 год ±(% показания + % диапазона)	Температурный коэффициент 0°C-18°C & 28°C-40°C
100.000 Ом	1 мОм	1 мА	0,020 + 0,020	0,003 + 0,0005
1.00000 кОм	10 мОм	1 мА	0,020 + 0,003	0,003 + 0,0005
10.0000 кОм	100 мОм	100 мкА	0,020 + 0,002	0,003 + 0,0005
100.000 кОм	1 Ом	10 мкА	0,020 + 0,002	0,003 + 0,0005
1.00000 МОм	10 Ом	1 мкА	0,030 + 0,004	0,005 + 0,0005
10.0000 МОм	100 Ом	0,1 мкА	0,200 + 0,004	0,05 + 0,0005
100.000 МОм	1 кОм	0,1 мкА	2,000 + 0,005	0,5 + 0,0005

Измерение постоянного тока

Диапазон	Разрешение	Шунтирующее сопротивл.	Точность 23°C ±5°C 1 год ±(% показания + % диапазона)	Температурный коэффициент 0°C-18°C & 28°C-40°C
10.0000 мА	0,1 мкА	5,1 Ом	0,05 + 0,020	0,005 + 0,002
100.000 мА	1 мкА	5,1 Ом	0,05 + 0,010	0,005 + 0,001
1.00000 А	10 мкА	0,1 Ом	0,150 + 0,020	0,008 + 0,001
3.0000 А	100 мкА	0,1 Ом	0,200 + 0,030	0,008 + 0,001
10.0000 А	100 мкА	5 мОм	0,250 + 0,050	0,008 + 0,001

Измерение переменного тока

Диапазон	Разрешение	Частота	Точность 23°C ±5°C 1 год ±(% показания + % диапазона)	Температурный коэффициент 0°C-18°C & 28°C-40°C
1.0000 А... 3,00000 А	10 мкА...100 мкА	10 Гц...900 Гц	0,30 + 0,06	0,02 + 0,01
1.0000 А... 3,00000 А	10 мкА...100 мкА	900 Гц...5 кГц	1,50 + 0,15	0,02 + 0,01
10.0000 А	100 мкА	10 Гц...900 Гц	0,50 + 0,12	0,02 + 0,01
10.0000 А	100 мкА	900 Гц...5 кГц	2,50 + 0,20	0,02 + 0,01

Измерение частоты и периода

Диапазон	Частотный диапазон	Точность 23°C ±5°C 1 год ±% показания	Температурный коэффициент 0°C-18°C & 28°C-40°C

100 мВ ... 750В	10 Гц... 40 Гц	0,03	0,002
	40 Гц...300 кГц	0,02	0,002

Измерение температуры

Термопары	Диапазон	Точность 23°C ±5°C 1 год ±% показания
Термопары	Диапазон	Точность 23°C ±5°C 1 год ±% показания
B	0 °С... + 1800 °С	± 1,5 °С
C	0 °С... + 2300 °С	± 1,5 °С
E	- 250 °С... + 1000 °С	± 1,5 °С
J - тип	- 200 °С... + 1200 °С	± 1,0 °С
K - тип	- 200 °С... + 1350 °С	± 1,0 °С
N	- 200 °С... + 1300 °С	± 1,0 °С
R	0 °С... + 1750 °С	± 1,5 °С
S	0 °С... + 1750 °С	± 1,5 °С
T - тип	- 240 °С... + 400 °С	± 1,5 °С

Измерение температуры термосопротивлениями RTD и NTC типа: PT100, D100, F100, PT385, PT3916, SPRTD (R-zero, A4, B4, Ax, Bx, Cx, Dx), NTCT (A, B, C). Погрешность ± 0,8 °С

Измерение емкости

Термопары	Диапазон	Точность 23°C ±5°C 1 год ±% показания

1.000 нФ	10 мкА	2,0 + 0,80
10.00 нФ	10 мкА	1,0 + 0,50
100.0 нФ	100 мкА	1,0 + 0,50
1.000 мкФ	100 мкА	1,0 + 0,50
10.00 мкФ	10 мА	1,0 + 0,50
100.0 мкФ	- 200 °С... + 1300 °С	1,0 + 0,50

Дополнительные функции

· Математические функции: минимальное, максимальное, среднее, mX+b, dB, dBm, %

· Тестирование в пределах

· Установка нуля (NULL)

· Тестирование диодов

· Прозвонка цепей

Общие характеристики

· Интерфейсы: USB, GPIB (опция)

· SCPI команды

· скорость до 200 изм/сек через USB интерфейс при 5 ½ разрядах;при 4 ½ разрядах максимальная скорость - до 50000 изм/сек и до 30000 изм/сек во внутренний буфер.

· Внешний запуск (BNC)

· Напряжение питания: 100 В / 120 В / 220 В / 240 В; 45…66Гц

· Максимальная потребляемая мощность: 25 ВА

· Размеры: 107х252,8х305 мм

· Вес: 2,23 кг

Дополнительная комплектация

5805 - комплект подпружиненных пробников Кельвина, 0.9м

5805-12 - комплект подпружиненных пробников Кельвина, 3.6м

5808 - комплект одинарных пробников Кельвина

5809 - комплект одинарных пробников Кельвина с зажимами-крокодилами

8605 - комплект измерительных проводов

8606 - комплект наконечников для 8605

8680 - адаптер термосопротивления для 4-х проводной схемы подключения

8681 - термосопротивление

7007-1 - экранированный GPIB кабель, 1м

7007-2 - экранированный GPIB кабель, 2м

4299-3 - комплект для монтажа в стойку одного прибора

4299-4 - комплект для монтажа в стойку двух приборов
