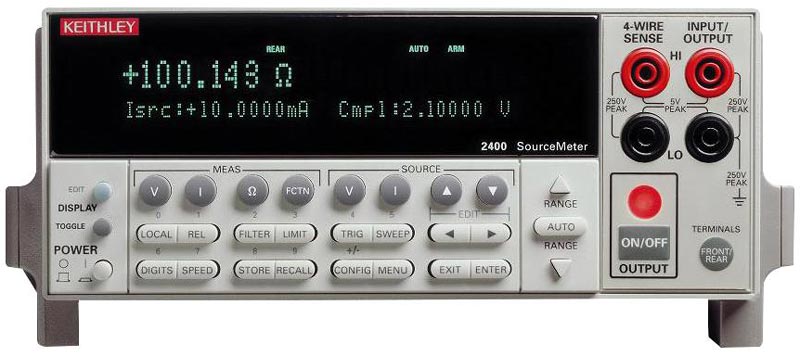

Keithley 2400 - Калибратор-мультиметр (источник-измеритель)

Описание
Характеристики
Комплектация

Источники/измерители Keithley SourceMeter 2400 представляют собой одноканальные комбинированные приборы, объединяющие в одном корпусе:

Высокостабильный малошумящий программируемый источник питания с режимом электронной нагрузки
Прецизионный 5 ½ - разрядный мультиметр
Генератор тока (TrueRMS)
Генератор мощных токовых импульсов (только в моделях 2430)

Особенности:

Точность в режиме локального и дистанционного управления

Диапазон	Программное разрешение	Точность* источника ±(% от шкалы + В)	Разрешение измерения	Точность* измерителя ±(% от шкалы + В)	Максимальные значения
200.000 мВ	5 мкВ	0,02% + 600 мкВ	1 мкВ	0,012% + 300 мкВ	±21 В @ ±1,05 А ±210 В @ ±105 мА
2.00000 В	50 мкВ	0,02% + 600 мкВ	10 мкВ	0,012% + 300 мкВ
20.0000 В	500 мкВ	0,02% + 2,4 мВ	100 мкВ	0,015% + 1,5 мВ
200.000 В	5 мВ	0,02% + 24 мВ	1 мВ	0,015% + 10 мВ

* Точность источника и измерителя указана за 1 год и при температуре 23°C ±5°C

Характеристики источника/измерителя по току

Точность в режиме локального и дистанционного управления

Диапазон	Программное разрешение	Точность* источника ±(% от шкалы + А)	Разрешение измерения	Точность* измерителя ±(% от шкалы + А)	Максимальные значения
1.00000 мкА	50 пА	0,035% + 600 пА	10 пА	0,029% + 300 пА	±1,05 А @ ±21 В ±105 мА @ ±210 В
10.0000 мкА	500 пА	0,033% + 2 нА	100 пА	0,027% + 700 пА
100.000 мкА	5 нА	0,031% + 20 нА	1 нА	0,025% + 6 нА
1.00000 мА	50 нА	0,034% + 200 нА	10 нА	0,027% + 60 нА
10.0000 мА	500 нА	0,045% + 2 мкА	100 нА	0,035% + 600 пА
100.000 мА	5 мкА	0,066% + 20 мкА	1 мкА	0,055% + 6 мкА
1.00000 А	50 мкА	0,27% + 900 мкА	10 мкА	0,22% + 570 мкА

* Точность источника и измерителя указана за 1 год и при температуре 23°C ±5°C

Измерение сопротивления

Локальные и дистанционные датчики

Диапазон	Стандартное разрешение	Тестовый ток	Номинальная точность ±(% от шкалы + Ом)	Повышенная точность % от шкалы + Ом)
<0.200 Ом	---	---	Iacc ист + Vacc изм	Iacc ист + Vacc изм
2.00000 Ом	10 мкОм	---	Iacc ист + Vacc изм	Iacc ист + Vacc изм
20.0000 Ом	100 мкОм	100 мА	0,10% + 0,003 Ом	0,07% + 0,001 Ом
200.000 Ом	1 мОм	10 мА	0,08% + 0,03 Ом	0,05% + 0,01 Ом
2.00000 кОм	10 мОм	1 мА	0,07% + 0,3 Ом	0,05% + 0,1 Ом
20.0000 кОм	100 мОм	100 мкА	0,06% + 3 Ом	0,04% + 1 Ом
200.000 кОм	1 Ом	10 мкА	0,07% + 30 Ом	0,05% + 10 Ом
2.00000 МОм	10 Ом	1 мкА	0,11% + 300 Ом	0,05% + 100 Ом
20.0000 МОм	100 Ом	1 мкА	0,11% + 1 кОм	0,05% + 500 Ом
200.000 МОм	1 кОм	100 нА	0,66% + 10 кОм	0,35% + 5 кОм
> 200.000 МОм	---	---	Iacc ист + Vacc изм	Iacc ист + Vacc изм

* Точность источника и измерителя указана за 1 год и при температуре 23°C ±5°C

Общие характеристики

· Входной импеданс >10 ГОм

· Интерфейсы: GPIB (IEEE-488), RS-232, TSP-link, цифровой интерфейс ввода/вывода

· Напряжение питания: 100В-240В; 50/60Гц

· Максимальная потребляемая мощность: 190 Вт

· Размеры: 89х213х370 мм

· Вес: 3,21 кг

Стандартная комплектация

Прибор
Измерительные провода

Дополнительная комплектация

Программное обеспечение KickStart базовая версия
1754 - универсальный комплект проводов с наконечниками (10 предметов)
5804 - комплект пробников Кельвина с наконечниками
5805 - комплект подпружиненных пробников Кельвина, 0.9м
5806 - комплект пробников Кельвина с зажимами-крокодилами
8607 - комплект из 2-х кабелей длиной 1м, 1000 В, разъем типа "банан"
CA-18-1 - комплект экранированных кабелей длиной 1,2м, 2 разъема типа "банан"
7001 - система коммутации, 2 слота
7002 - система коммутации, 10 слотов
7019 - модуль коммутации для 6-ти проводного измерения сопротивления
7053 - модуль коммутации для больших токов
7007-1 - экранированный GPIB кабель, 1м
7007-2 - экранированный GPIB кабель, 2м
8501-1 - кабель Trigger-Link, 1м
8501-2 - кабель Trigger-Link, 2м
8502 - адаптер Trigger-Link на BNC
8503 - кабель Trigger-Link 1 м, DIN - двойной BNC
8505 - адаптер Trigger-Link Y-DIN "папа" на 2 "мама"
2499-DIGIO - расширительный модуль цифрового ввода/вывода
4288-1 - комплект для монтажа в стойку одного прибора
4288-2 - комплект для монтажа в стойку двух приборов
KPCI-488LPA - контроллер интерфейса IEE-488 для шины PCI
KPXI-488 - интерфейсный модуль IEE-488 для шины PCI
KUSB-488A - адаптер интерфейса USB в IEE-488 (GPIB)
