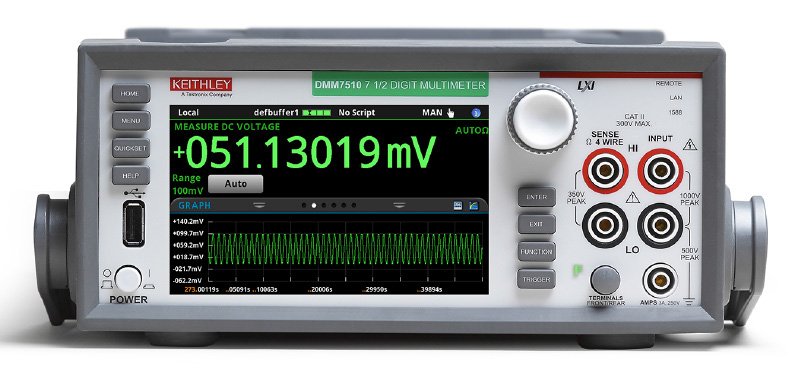

Графический дискретизирующий мультиметр DMM7510 с разрешением 7,5 разрядов

DMM7510 — это прибор, в котором были объединены прецизионный цифровой мультиметр с высоким разрешением, графический сенсорный дисплей и высокоскоростной аналого-цифровой преобразователь с высоким разрешением с целью создания первого мультиметра с графической дискретизацией. Прибор с чувствительностью на уровне пА и частотой дискретизации 1 Мвыб/с способен точно измерять сверхмалые токи устройств в спящем режиме и токи утечки беспроводных устройств.

Широкий динамический диапазон для определения профилей токов, потребляемых устройствами Интернета вещей (IoT)

Цифровой преобразователь DMM7510 может измерять ток, потребляемый устройствами IoT во всех режимах работы. Благодаря высокому разрешению и скорости измерений, цифровой преобразователь способен измерять микроамперные токи в спящем режиме и токи до 1 А в режиме передачи, обеспечивая быстрые измерения токов с высокой чувствительностью.

Выборка сигналов потребляемого тока с частотой дискретизации до 1 Мвыб/с
Выборка в диапазоне в пять порядков при помощи цифрового преобразователя с разрешением 18 бит

Высокая достоверность за счёт уникальной точности и низкого уровня помех

Мультиметр DMM7510 с аналого-цифровым преобразователем с разрядностью 32 бит и входным каскадом с низким уровнем помех — это прибор, в котором воплощён опыт и знания компании Keithley по измерениям малых величин, обеспечивающий такую точность измерений постоянного тока, какая обычно бывает только у приборов класса «эталонов».

Годичная точность измерений напряжения постоянного тока 0,0014 %
Годичная точность измерений постоянного тока 0,0060 %
Годичная точность измерений сопротивления 0,0024 %
Встроенная автокалибровка

Высокочувствительные измерения параметров слабых сигналов

Благодаря высокой чувствительности, мультиметр DMM7510 может измерять сверхнизкие значения напряжения, тока и сопротивления, а также обнаруживать небольшие изменения и дрейф сигналов.

Чувствительность по напряжению постоянного тока: 10 нВ
Чувствительность по току: 1 пА
Чувствительность по сопротивлению: 0,1 мкОм

Регистрация и хранение более 27 миллионов измерений

Прибор позволяет легко и просто захватывать профили сложных сигналов, анализировать длительную устойчивость или регистрировать результаты ресурсных испытаний и испытаний на воздействие окружающей среды. За счёт большой ёмкости буфера внутренней памяти DMM7510 можно сохранять объёмные показания, характеризующие полный профиль тестируемого устройства.

Стандартный режим хранения: 11 миллионов показаний
Режим хранения со сжатием: 27,5 миллионов показаний
На все показания устанавливаются временные метки

Просмотр, обработка и анализ измерений

Каждый сигнал отображается и анализируется при помощи графического сенсорного дисплея. Для более тщательного анализа можно воспользоваться жестами сжатия и масштабирования, чтобы захватить большую зону и увеличить требуемый участок.

Диапазоны Udc	0 – 1010 В, разрешение 10 нВ погрешность для диапазона 100 мВ: +/-(18х10-6 +9х10-6)/год
Диапазоны Uac (3 Гц – 300 кГц)	0 – 707 Вскз, разрешение 100 нВ погрешность: 10 Гц – 20 кГц, диапазон 100 мВ, +/-(0,06% + 0,03%)
Диапазоны Idc	0 – 10,1 А, разрешение 1 пА погрешность для диапазона 100 мкА:+/-(60х10-6 +9х10-6)/год
Диапазоны Iac (3 Гц – 10 кГц)	0 – 10,1 А, разрешение 1 нА погрешность: 10 Гц – 2 кГц, диапазон 1 мА, +/-(0,08% + 0,03%)
Диапазоны измерения сопротивления	2-проводный метод: 1 мкОм – 1,2 ГОм 4-проводный метод: 100 нОм – 1,2 ГОм
Диапазоны измерения емкости	0,1 пФ – 1,2 мФ
Диапазон измерения периода	2 мкс – 330 мс
Диапазон измерения частоты	3 Гц – 500 кГц
Диапазон измерения температуры	Термопара: -200 град С – +1820 град. С Термистор: -80 град. С – +150 град. С 3-проводный метод RTD: -200 град. С – +850 град. С 4-проводный метод RTD: -200 град. С – +850 град. С
Интерфейсы ДУ	Интерфейсы GPIB, USB и LAN (LXI-совместимые)
Функция автокалибровки	Повышает точность и устойчивость благодаря минимизации температурного и временного дрейфа
Порт для подключения USB-накопителя на передней панели	Обеспечивает быстрое сохранение показаний и снимков экрана
5-дюймовый сенсорный экран высокого разрешения	Позволяет наблюдать за ходом измерений, взаимодействовать и изучать результаты при помощи технологии изменения масштаба «pinch and zoom»
