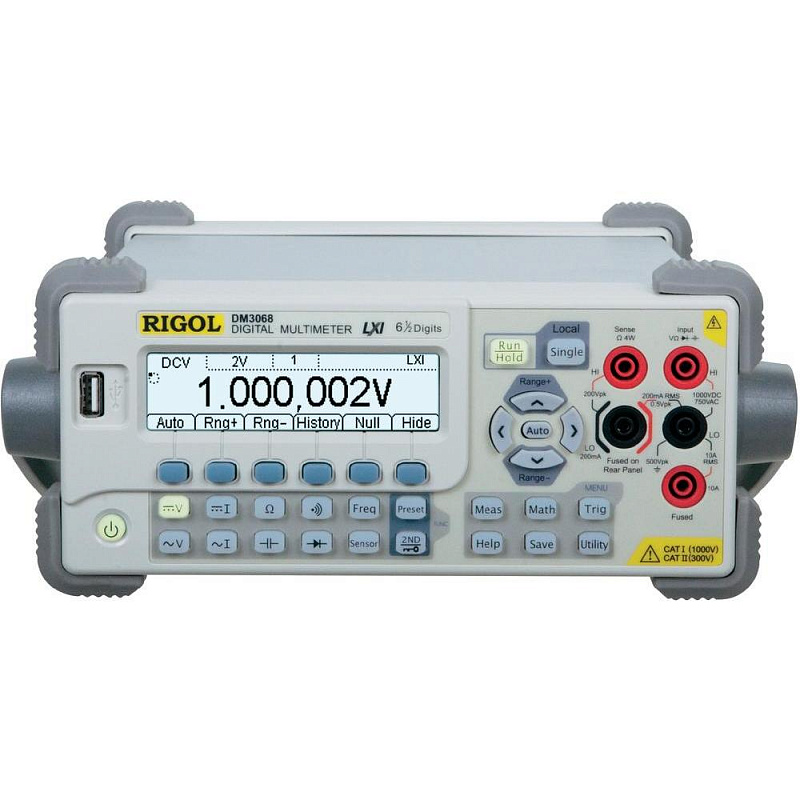

DM3068 - цифровой мультиметр - Вектор-Измерения

Особенности и преимущества

Дисплей с разрешением 6½ разряда (2 200 000 отсчетов)

Скорость измерения 10к операций/сек, память 512к операций

Двойной дисплей, отображение формы сигнала

Измерение истинного среднеквадратичного значения переменного напряжения и переменного тока

Быстрое сохранение и вызов до 10 групп настроек

Наличие функции построения гистограмм

Поддержка 3 типов температурных датчиков: TC, RTD и THERM

Математические функции: макс, мин, среднее, СКО, прошел/не прошел, дБм, дБ, относительные измерения, гистограммы

Возможность скопировать конфигурацию прибора в другой DM3068 через USB

Программное обеспечение для проведения измерений UltraSensor

Наличие ЖК-дисплея (256 x 64 точек)

Интерфейсы связи USB-device, USB-host, LAN RS-232 и GBIP

Поддержка удаленного управления с помощью SCPI команд

Измерение напряжения постоянного тока:

Диапазон	Погрешность (1 год) (%Uизм+% от диапазона)
200.000 мВ	0.0040 + 0.0025
2.00000 В	0.0035 + 0.0006
20.0000 В	0.0040 + 0.0005
200.000 В	0.0050 + 0.0006
1000.00 В	0.0055 + 0.0018

Измерение силы постоянного тока:

Диапазон	Испыт.напряжение на нагрузке	Погрешность (1 год) (%Iизм+% от диапазона)
200.000 мкА	<30 мВ	0.050 + 0.015
2.00000 мА	<0,25 В	0.050 + 0.003
20.0000 мА	<0,07 В	0.050 + 0.015
200.000 мА	<0,7 В	0.050 + 0.003
2.00000 А	<0,12 В	0.100 + 0.020
10.0000 А	<0,6 В	0.150 + 0.010

Измерение напряжения переменного тока (среднеквадратическое значение):

Диапазон	Частота измерения	Погрешность (1 год) (%Uизм+% от диапазона)
200.000 мВ	3 Гц -5 Гц	1.00 + 0.04
	5 Гц -10 Гц	0.35 + 0.04
	10 Гц -20 кГц	0.06 + 0.04
	20 кГц -50 кГц	0.12 + 0.05
	50 кГц -100 кГц	0.60 + 0.08
	100 кГц -300 кГц	4.00 + 0.50
2.00000 В	3 Гц -5 Гц	1.00 + 0.03
	5 Гц -10 Гц	0.35 + 0.03
	10 Гц -20 кГц	0.06 + 0.03
	20 кГц -50 кГц	0.12 + 0.05
	50 кГц -100 кГц	0.60 + 0.08
	100 кГц -300 кГц	4.00 + 0.50
20.0000 В	3 Гц -5 Гц	1.00 + 0.04
	5 Гц -10 Гц	0.35 + 0.04
	10 Гц -20 кГц	0.08 + 0.04
	20 кГц -50 кГц	0.15 + 0.05
	50 кГц -100 кГц	0.60 + 0.08
	100 кГц -300 кГц	4.00 + 0.50
200.000 В	3 Гц -5 Гц	1.00 + 0.03
	5 Гц -10 Гц	0.35 + 0.03
	10 Гц -20 кГц	0.08 + 0.03
	20 кГц -50 кГц	0.12 + 0.05
	50 кГц -100 кГц	0.60 + 0.08
	100 кГц -300 кГц	4.00 + 0.50
750.000 В	3 Гц -5 Гц	1.00 + 0.03
	5 Гц -10 Гц	0.35 + 0.03
	10 Гц -20 кГц	0.08 + 0.03
	20 кГц -50 кГц	0.15 + 0.05
	50 кГц -100 кГц	0.60 + 0.08
	100 кГц -300 кГц	4.00 + 0.50

Измерение силы переменного тока (среднеквадратическое значение):

Диапазон	Частота измерения	Погрешность (1 год) (%Iизм+% от диапазона)
200.0000 мкА	3 Гц-5 Гц	1.10 + 0.06
	5 Гц-10 Гц	0.35 + 0.06
	10 Гц-5 кГц	0.15 + 0.06
	5 кГц-10 кГц	0.35 + 0.70
2.000000 мА	3 Гц-5 Гц	1.10 + 0.04
	5 Гц-10 Гц	0.30 + 0.04
	10 Гц-5 кГц	0.12 + 0.04
	5 кГц-10 кГц	0.20 + 0.25
20.00000 мА	3 Гц-5 Гц	1.10 + 0.06
	5 Гц-10 Гц	0.35 + 0.06
	10 Гц-5 кГц	0.15 + 0.06
	5 кГц-10 кГц	0.35 + 0.70
200.0000 мА	3 Гц-5 Гц	1.10 + 0.04
	5 Гц-10 Гц	0.30 + 0.04
	10 Гц-5 кГц	0.10 + 0.04
	5 кГц-10 кГц	0.20 + 0.25
2.000000 А	3 Гц-5 Гц	1.10 + 0.06
	5 Гц-10 Гц	0.35 + 0.06
	10 Гц-5 кГц	0.15 + 0.06
	5 кГц-10 кГц	0.35 + 0.70
10.00000 А	3 Гц-5 Гц	1.10 + 0.10
	5 Гц-10 Гц	0.35 + 0.10
	10 Гц-5 кГц	0.15 + 0.10

Измерение сопротивления (2-х и 4-х проводная схема):

Диапазон	Тестовый ток	Погрешность (1 год) (%Rизм+% от диапазона)
200.0000 Ом	1 мА	0.010+ 0.004
2.000000 кОм	1 мА	0.010 + 0.001
20.00000 кОм	100 мкА	0.010 + 0.001
200.0000 кОм	10 мкА	0.010 + 0.001
1.000000 МОм	2 мкА	0.012 + 0.001
10.00000 МОм	200 нА	0.040 + 0.001
100.0000 МОм	200 нА \|\| 10 МОм	0.800 + 0.010

Измерение емкости:

Диапазон	Макс. тестовый ток	Погрешность (1 год) (%Сизм+% от диапазона)
2.000 нФ	200 нА	2 + 2.5
20.00 нФ	2 мкА	1 + 0.3
200.00 нФ	10 мкА	1 + 0.3
2.000 мкФ	100 мкА	1 + 0.3
200.0 мкФ	1 мА	1 + 0.3
2.000 мФ	1 мА	1 + 0.3
20.00 мФ	1 мА	1 + 0.3
100.0 мФ	1 мА	3 + 0.2

Тестирование диодов

Диапазон	Макс. тестовый ток	Погрешность (1 год) (%Сизм+% от диапазона)
2.0000 В	1 мА	0.010 + 0.020

Прозвонка цепи

Диапазон	Макс. тестовый ток	Погрешность (1 год) (%Сизм+% от диапазона)
2000 Ом	1 мА	0.010 + 0.020

Измерение частоты и периода:

Диапазон	Частотный диапазон	Погрешность (1 год) (%Uизм+% от диапазона)
200 мВ - 750 В	3 Гц -5 Гц	0.07
	5 Гц -10 Гц	0.04
	10 Гц -40 Гц	0.02
	40 Гц -300 кГц	0.007
	200 кГц -1 МГц	0.007

Разрешение дисплея: 6½ разрядов (2 200 000 отсчетов)
Высокоскоростная регистрация данных 10 Копер/сек
Память 512 К для записи данных
Знергонезависимая память: 10 групп настроек, 10 измеренных значений, 10 (5+5) установок сенсоров
Вычисление максимальных, минимальных, средних значений, удержание измеренного значения, установка нуля, измерение dBm, dB, контроль по диапазону значений Pass/Fail, гистограмма, стандартная девиация
Построение тренда
Поддержка термопар типа B, E, J, K, N, R, S , T и платиновоых сопротивлений Pt100, Pt385
Вход внешнего запуска
Дисплей – монохромный двойной ЖК дисплей (256 x 64 точек)
Программирование SCPI - комманды
Интерфейс внешний: RS-232, USB-device, USB-host, LAN (с LXI Class C) и GBIP
Питание: 100-240 В, 45-66 Гц
Мощность потребления 250 ВА
Вес: 3,2 кг
Габариты, мм: 107х231,6х290,5

Таблицы погрешностей

Сервис "Абсолютная погрешность измерения" позволяет оценить точность измерения с учетом неопределенности (погрешности) в абсолютном значении. Это важно, если вы проводите измерения на краю диапазона, когда значение погрешности вносит большой вклад в величину, отображаемую на дисплее прибора.

Для получения диапазона значений достаточно ввести оценку измеряемой величины в поле Значение и увидеть диапазон возможных значений с учетом всех нормированных погрешностей.

Обратите внимание: разделителем целой и дробной части является точка.

Постоянное напряжение

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение
200 мВ	0.1 мкВ	±(0.0040%+50 е.м.р.)	±0.012999996 мВ	мВ
2 В	1 мкВ	±(0.0035%+12 е.м.р.)	±8.1999965E-5 В	В
20 В	10 мкВ	±(0.0040%+10 е.м.р.)	±0.0008999996 В	В
200 В	100 мкВ	±(0.0050%+12 е.м.р.)	±0.011199995 В	В
1000 В	1 мВ	±(0.0055%+10 е.м.р.)	±0.064999945 В	В

Показать/скрыть таблицу с указанием калибруемых значений (точек)

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение-погрешность	Калибруемая точка	Значение+погрешность
200 мВ	0.1 мкВ	±(0.0040%+50 е.м.р.)	±0.012999996 мВ	19.9942 мВ	20 мВ (10% диапазона)	20.0058 мВ
				99.991 мВ	100 мВ (50% диапазона)	100.009 мВ
				179.9878 мВ	180 мВ (90% диапазона)	180.0122 мВ
2 В	1 мкВ	±(0.0035%+12 е.м.р.)	±8.1999965E-5 В	0.2 В	0.2 В (10% диапазона)	0.2 В
				1 В	1 В (50% диапазона)	1 В
				1.7999 В	1.8 В (90% диапазона)	1.8001 В
20 В	10 мкВ	±(0.0040%+10 е.м.р.)	±0.0008999996 В	1.9998 В	2 В (10% диапазона)	2.0002 В
				9.9995 В	10 В (50% диапазона)	10.0005 В
				17.9992 В	18 В (90% диапазона)	18.0008 В
200 В	100 мкВ	±(0.0050%+12 е.м.р.)	±0.011199995 В	19.9978 В	20 В (10% диапазона)	20.0022 В
				99.9938 В	100 В (50% диапазона)	100.0062 В
				179.9898 В	180 В (90% диапазона)	180.0102 В
1000 В	1 мВ	±(0.0055%+10 е.м.р.)	±0.064999945 В	99.9845 В	100 В (10% диапазона)	100.0155 В
				499.9625 В	500 В (50% диапазона)	500.0375 В
				899.9405 В	900 В (90% диапазона)	900.0595 В

Переменное напряжение

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение
200 мВ	0.0001 мВ	±(0.06%+800 е.м.р.)	±0.19999994 мВ	мВ
2 В	0.001 мВ	±(0.06%+600 е.м.р.)	±0.0017999994 В	В
20 В	0.01 мВ	±(0.08%+800 е.м.р.)	±0.023999992 В	В
200 В	0.1 мВ	±(0.08%+600 е.м.р.)	±0.21999992 В	В
750 В	1 мВ	±(0.08%+375 е.м.р.)	±0.9749992 В	В

Показать/скрыть таблицу с указанием калибруемых значений (точек)

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение-погрешность	Калибруемая точка	Значение+погрешность
200 мВ	0.0001 мВ	±(0.06%+800 е.м.р.)	±0.19999994 мВ	19.908 мВ	20 мВ (10% диапазона)	20.092 мВ
				99.86 мВ	100 мВ (50% диапазона)	100.14 мВ
				179.812 мВ	180 мВ (90% диапазона)	180.188 мВ
2 В	0.001 мВ	±(0.06%+600 е.м.р.)	±0.0017999994 В	0.1993 В	0.2 В (10% диапазона)	0.2007 В
				0.9988 В	1 В (50% диапазона)	1.0012 В
				1.7983 В	1.8 В (90% диапазона)	1.8017 В
20 В	0.01 мВ	±(0.08%+800 е.м.р.)	±0.023999992 В	1.9904 В	2 В (10% диапазона)	2.0096 В
				9.984 В	10 В (50% диапазона)	10.016 В
				17.9776 В	18 В (90% диапазона)	18.0224 В
200 В	0.1 мВ	±(0.08%+600 е.м.р.)	±0.21999992 В	19.924 В	20 В (10% диапазона)	20.076 В
				99.86 В	100 В (50% диапазона)	100.14 В
				179.796 В	180 В (90% диапазона)	180.204 В
750 В	1 мВ	±(0.08%+375 е.м.р.)	±0.9749992 В	74.565 В	75 В (10% диапазона)	75.435 В
				374.325 В	375 В (50% диапазона)	375.675 В
				674.085 В	675 В (90% диапазона)	675.915 В

Постоянный ток

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение
200 мкА	0.0001 мкА	±(0.05%+300 е.м.р.)	±0.12999995 мкА	мкА
2 мА	0.001 мкА	±(0.05%+60 е.м.р.)	±0.0010599995 мА	мА
20 мА	0.01 мкА	±(0.05%+300 е.м.р.)	±0.012999995 мА	мА
200 мА	0.1 мкА	±(0.05%+60 е.м.р.)	±0.10599995 мА	мА
2 А	0.001 мА	±(0.1%+400 е.м.р.)	±0.002399999 А	А
10 А	0.01 мА	±(0.15%+100 е.м.р.)	±0.015999985 А	А

Показать/скрыть таблицу с указанием калибруемых значений (точек)

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение-погрешность	Калибруемая точка	Значение+погрешность
200 мкА	0.0001 мкА	±(0.05%+300 е.м.р.)	±0.12999995 мкА	19.96 мкА	20 мкА (10% диапазона)	20.04 мкА
				99.92 мкА	100 мкА (50% диапазона)	100.08 мкА
				179.88 мкА	180 мкА (90% диапазона)	180.12 мкА
2 мА	0.001 мкА	±(0.05%+60 е.м.р.)	±0.0010599995 мА	0.1998 мА	0.2 мА (10% диапазона)	0.2002 мА
				0.9994 мА	1 мА (50% диапазона)	1.0006 мА
				1.799 мА	1.8 мА (90% диапазона)	1.801 мА
20 мА	0.01 мкА	±(0.05%+300 е.м.р.)	±0.012999995 мА	1.996 мА	2 мА (10% диапазона)	2.004 мА
				9.992 мА	10 мА (50% диапазона)	10.008 мА
				17.988 мА	18 мА (90% диапазона)	18.012 мА
200 мА	0.1 мкА	±(0.05%+60 е.м.р.)	±0.10599995 мА	19.984 мА	20 мА (10% диапазона)	20.016 мА
				99.944 мА	100 мА (50% диапазона)	100.056 мА
				179.904 мА	180 мА (90% диапазона)	180.096 мА
2 А	0.001 мА	±(0.1%+400 е.м.р.)	±0.002399999 А	0.1994 А	0.2 А (10% диапазона)	0.2006 А
				0.9986 А	1 А (50% диапазона)	1.0014 А
				1.7978 А	1.8 А (90% диапазона)	1.8022 А
10 А	0.01 мА	±(0.15%+100 е.м.р.)	±0.015999985 А	0.9975 А	1 А (10% диапазона)	1.0025 А
				4.9915 А	5 А (50% диапазона)	5.0085 А
				8.9855 А	9 А (90% диапазона)	9.0145 А

Переменный ток

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение
200 мкА	0.0001 мкА	±(0.15%+1200 е.м.р.)	±0.41999985 мкА	мкА
2 мА	0.001 мкА	±(0.12%+800 е.м.р.)	±0.0031999988 мА	мА
20 мА	0.01 мкА	±(0.15%+1200 е.м.р.)	±0.041999985 мА	мА
200 мА	0.1 мкА	±(0.10%+800 е.м.р.)	±0.2799999 мА	мА
2 А	0.001 мА	±(0.15%+1200 е.м.р.)	±0.0041999985 А	А
10 А	0.01 мА	±(0.15%+1000 е.м.р.)	±0.024999985 А	А

Показать/скрыть таблицу с указанием калибруемых значений (точек)

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение-погрешность	Калибруемая точка	Значение+погрешность
200 мкА	0.0001 мкА	±(0.15%+1200 е.м.р.)	±0.41999985 мкА	19.85 мкА	20 мкА (10% диапазона)	20.15 мкА
				99.73 мкА	100 мкА (50% диапазона)	100.27 мкА
				179.61 мкА	180 мкА (90% диапазона)	180.39 мкА
2 мА	0.001 мкА	±(0.12%+800 е.м.р.)	±0.0031999988 мА	0.199 мА	0.2 мА (10% диапазона)	0.201 мА
				0.998 мА	1 мА (50% диапазона)	1.002 мА
				1.797 мА	1.8 мА (90% диапазона)	1.803 мА
20 мА	0.01 мкА	±(0.15%+1200 е.м.р.)	±0.041999985 мА	1.985 мА	2 мА (10% диапазона)	2.015 мА
				9.973 мА	10 мА (50% диапазона)	10.027 мА
				17.961 мА	18 мА (90% диапазона)	18.039 мА
200 мА	0.1 мкА	±(0.10%+800 е.м.р.)	±0.2799999 мА	19.9 мА	20 мА (10% диапазона)	20.1 мА
				99.82 мА	100 мА (50% диапазона)	100.18 мА
				179.74 мА	180 мА (90% диапазона)	180.26 мА
2 А	0.001 мА	±(0.15%+1200 е.м.р.)	±0.0041999985 А	0.1985 А	0.2 А (10% диапазона)	0.2015 А
				0.9973 А	1 А (50% диапазона)	1.0027 А
				1.7961 А	1.8 А (90% диапазона)	1.8039 А
10 А	0.01 мА	±(0.15%+1000 е.м.р.)	±0.024999985 А	0.9885 А	1 А (10% диапазона)	1.0115 А
				4.9825 А	5 А (50% диапазона)	5.0175 А
				8.9765 А	9 А (90% диапазона)	9.0235 А

Частота

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение
5 Гц	Не задано	Не задано	±0.0035 Гц	Гц
10 Гц	Не задано	Не задано	±0.004 Гц	Гц
40 Гц	Не задано	Не задано	±0.008 Гц	Гц
300 кГц	Не задано	Не задано	±0.021 кГц	кГц
1 МГц	Не задано	Не задано	±7.0E-5 МГц	МГц

Показать/скрыть таблицу с указанием калибруемых значений (точек)

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение-погрешность	Калибруемая точка	Значение+погрешность
5 Гц	Не задано	Не задано	±0.0035 Гц	0.4997 Гц	0.5 Гц (10% диапазона)	0.5004 Гц
				2.4983 Гц	2.5 Гц (50% диапазона)	2.5018 Гц
				4.4969 Гц	4.5 Гц (90% диапазона)	4.5032 Гц
10 Гц	Не задано	Не задано	±0.004 Гц	0.9996 Гц	1 Гц (10% диапазона)	1.0004 Гц
				4.998 Гц	5 Гц (50% диапазона)	5.002 Гц
				8.9964 Гц	9 Гц (90% диапазона)	9.0036 Гц
40 Гц	Не задано	Не задано	±0.008 Гц	3.9992 Гц	4 Гц (10% диапазона)	4.0008 Гц
				19.996 Гц	20 Гц (50% диапазона)	20.004 Гц
				35.9928 Гц	36 Гц (90% диапазона)	36.0072 Гц
300 кГц	Не задано	Не задано	±0.021 кГц	29.9979 кГц	30 кГц (10% диапазона)	30.0021 кГц
				149.9895 кГц	150 кГц (50% диапазона)	150.0105 кГц
				269.9811 кГц	270 кГц (90% диапазона)	270.0189 кГц
1 МГц	Не задано	Не задано	±7.0E-5 МГц	0.1 МГц	0.1 МГц (10% диапазона)	0.1 МГц
				0.5 МГц	0.5 МГц (50% диапазона)	0.5 МГц
				0.8999 МГц	0.9 МГц (90% диапазона)	0.9001 МГц

Сопротивление

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение
200 Ом	0.0001 Ом	±(0.01%+80 е.м.р.)	±0.02799999 Ом	Ом
2 кОм	0.001 Ом	±(0.01%+20 е.м.р.)	±0.0002199999 кОм	кОм
20 кОм	0.01 Ом	±(0.01%+20 е.м.р.)	±0.002199999 кОм	кОм
200 кОм	0.1 Ом	±(0.01%+20 е.м.р.)	±0.02199999 кОм	кОм
1 МОм	0.001 кОм	±(0.012%+10 е.м.р.)	±0.00012999988 МОм	МОм
10 МОм	0.01 кОм	±(0.04%+10 е.м.р.)	±0.004099996 МОм	МОм
100 МОм	0.1 кОм	±(0.8%+100 е.м.р.)	±0.8099992 МОм	МОм

Показать/скрыть таблицу с указанием калибруемых значений (точек)

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение-погрешность	Калибруемая точка	Значение+погрешность
200 Ом	0.0001 Ом	±(0.01%+80 е.м.р.)	±0.02799999 Ом	19.99 Ом	20 Ом (10% диапазона)	20.01 Ом
				99.982 Ом	100 Ом (50% диапазона)	100.018 Ом
				179.974 Ом	180 Ом (90% диапазона)	180.026 Ом
2 кОм	0.001 Ом	±(0.01%+20 е.м.р.)	±0.0002199999 кОм	0.2 кОм	0.2 кОм (10% диапазона)	0.2 кОм
				0.9999 кОм	1 кОм (50% диапазона)	1.0001 кОм
				1.7998 кОм	1.8 кОм (90% диапазона)	1.8002 кОм
20 кОм	0.01 Ом	±(0.01%+20 е.м.р.)	±0.002199999 кОм	1.9996 кОм	2 кОм (10% диапазона)	2.0004 кОм
				9.9988 кОм	10 кОм (50% диапазона)	10.0012 кОм
				17.998 кОм	18 кОм (90% диапазона)	18.002 кОм
200 кОм	0.1 Ом	±(0.01%+20 е.м.р.)	±0.02199999 кОм	19.996 кОм	20 кОм (10% диапазона)	20.004 кОм
				99.988 кОм	100 кОм (50% диапазона)	100.012 кОм
				179.98 кОм	180 кОм (90% диапазона)	180.02 кОм
1 МОм	0.001 кОм	±(0.012%+10 е.м.р.)	±0.00012999988 МОм	0.1 МОм	0.1 МОм (10% диапазона)	0.1 МОм
				0.4999 МОм	0.5 МОм (50% диапазона)	0.5001 МОм
				0.8999 МОм	0.9 МОм (90% диапазона)	0.9001 МОм
10 МОм	0.01 кОм	±(0.04%+10 е.м.р.)	±0.004099996 МОм	0.9995 МОм	1 МОм (10% диапазона)	1.0005 МОм
				4.9979 МОм	5 МОм (50% диапазона)	5.0021 МОм
				8.9963 МОм	9 МОм (90% диапазона)	9.0037 МОм
100 МОм	0.1 кОм	±(0.8%+100 е.м.р.)	±0.8099992 МОм	9.91 МОм	10 МОм (10% диапазона)	10.09 МОм
				49.59 МОм	50 МОм (50% диапазона)	50.41 МОм
				89.27 МОм	90 МОм (90% диапазона)	90.73 МОм

Ёмкость

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение
2 нФ	0.001 нФ	±(2%+50 е.м.р.)	±0.08998 нФ	нФ
20 нФ	0.01 нФ	±(1%+6 е.м.р.)	±0.2599 нФ	нФ
200 нФ	0.1 нФ	±(1%+6 е.м.р.)	±2.599 нФ	нФ
2 мкФ	0.001 мкФ	±(1%+6 е.м.р.)	±0.02599 мкФ	мкФ
20 мкФ	0.01 мкФ	±(1%+6 е.м.р.)	±0.2599 мкФ	мкФ
200 мкФ	0.1 мкФ	±(1%+6 е.м.р.)	±2.599 мкФ	мкФ
2 мФ	0.001 мФ	±(1%+6 е.м.р.)	±0.02599 мФ	мФ
20 мФ	0.01 мФ	±(1%+6 е.м.р.)	±0.2599 мФ	мФ
100 мФ	0.1 мФ	±(3%+2 е.м.р.)	±3.197 мФ	мФ

Показать/скрыть таблицу с указанием калибруемых значений (точек)

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение-погрешность	Калибруемая точка	Значение+погрешность
2 нФ	0.001 нФ	±(2%+50 е.м.р.)	±0.08998 нФ	0.146 нФ	0.2 нФ (10% диапазона)	0.254 нФ
				0.93 нФ	1 нФ (50% диапазона)	1.07 нФ
				1.714 нФ	1.8 нФ (90% диапазона)	1.886 нФ
20 нФ	0.01 нФ	±(1%+6 е.м.р.)	±0.2599 нФ	1.92 нФ	2 нФ (10% диапазона)	2.08 нФ
				9.84 нФ	10 нФ (50% диапазона)	10.16 нФ
				17.76 нФ	18 нФ (90% диапазона)	18.24 нФ
200 нФ	0.1 нФ	±(1%+6 е.м.р.)	±2.599 нФ	19.2 нФ	20 нФ (10% диапазона)	20.8 нФ
				98.4 нФ	100 нФ (50% диапазона)	101.6 нФ
				177.6 нФ	180 нФ (90% диапазона)	182.4 нФ
2 мкФ	0.001 мкФ	±(1%+6 е.м.р.)	±0.02599 мкФ	0.192 мкФ	0.2 мкФ (10% диапазона)	0.208 мкФ
				0.984 мкФ	1 мкФ (50% диапазона)	1.016 мкФ
				1.776 мкФ	1.8 мкФ (90% диапазона)	1.824 мкФ
20 мкФ	0.01 мкФ	±(1%+6 е.м.р.)	±0.2599 мкФ	1.92 мкФ	2 мкФ (10% диапазона)	2.08 мкФ
				9.84 мкФ	10 мкФ (50% диапазона)	10.16 мкФ
				17.76 мкФ	18 мкФ (90% диапазона)	18.24 мкФ
200 мкФ	0.1 мкФ	±(1%+6 е.м.р.)	±2.599 мкФ	19.2 мкФ	20 мкФ (10% диапазона)	20.8 мкФ
				98.4 мкФ	100 мкФ (50% диапазона)	101.6 мкФ
				177.6 мкФ	180 мкФ (90% диапазона)	182.4 мкФ
2 мФ	0.001 мФ	±(1%+6 е.м.р.)	±0.02599 мФ	0.192 мФ	0.2 мФ (10% диапазона)	0.208 мФ
				0.984 мФ	1 мФ (50% диапазона)	1.016 мФ
				1.776 мФ	1.8 мФ (90% диапазона)	1.824 мФ
20 мФ	0.01 мФ	±(1%+6 е.м.р.)	±0.2599 мФ	1.92 мФ	2 мФ (10% диапазона)	2.08 мФ
				9.84 мФ	10 мФ (50% диапазона)	10.16 мФ
				17.76 мФ	18 мФ (90% диапазона)	18.24 мФ
100 мФ	0.1 мФ	±(3%+2 е.м.р.)	±3.197 мФ	9.5 мФ	10 мФ (10% диапазона)	10.5 мФ
				48.3 мФ	50 мФ (50% диапазона)	51.7 мФ
				87.1 мФ	90 мФ (90% диапазона)	92.9 мФ

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.
