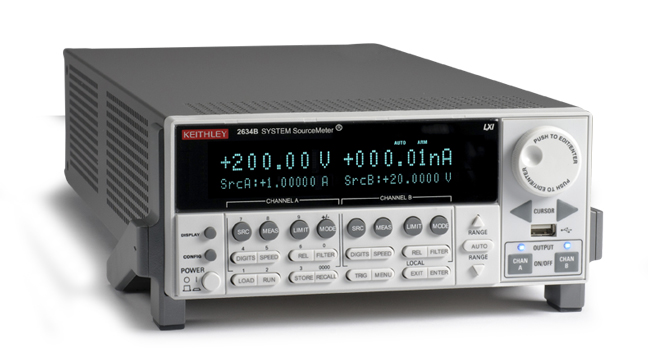

Keithley 2634B - Источник-измеритель

Описание
Характеристики
Комплектация

Источник/Измеритель KEITHLEY SourceMeter® 2634B представляет собой комбинацию 6 1/2 разрядного прецизионного, малошумящего, высокостабильного источника питания постоянного тока с малошумящим, высокоимпедансным мультиметром, имеющим высокую стабильность и высокий класс точности. Любой источник-измеритель KEITHLEY серии 2600B, имеет встроенный TSP (Test Script Processor) процессор, что позволяет существенно увеличить скорость и пропускную способность, а наличие встроенного TSP Express Software, позволяет быстро снимать вольтамперные характеристики (ВАХ) без дополнительного программирования. Кроме того, источники-измерители KEITHLEY SourceMeter® 2634B поддерживают программное обеспечение предыдущей серии KEITHLEY SourceMeter® 2636: LabTracer II и TestScript Builder.

Каждый канал источника/измерителя 2634B может быть сконфигурирован, как:

прецизионный источник питания
источник тока (TRUE RMS)
мультиметр: напряжение постоянного тока, сила постоянного тока, сопротивление с 6½ –разрядным разрешением
генератор импульсов (длительность импульса >100мкс)
генератор сигнала (генератор формы тока: 12500 сэмпл./сек и генератор формы напряжения: 20000 сэмпл./сек)
электронная нагрузка

Особенности:

количество каналов: 2 канала
4-квадрантная рабочая область
2 АЦП на канал (ток и напряжение) с высокой скоростью считывания (до 20000 изм./сек)
возможность сохранения данных на USB-носитель
возможность управления через Ethernet (LXI Class C)
встроенная функция проверки контактов
высокоемкостной режим (только для измерений по постоянному току)
встроенное программное обеспечение TSP Express Software для быстрого снятия ВАХ
программное обеспечение LabTracer 2.0 (Freeware) с графическим интерфейсом для снятия основных параметров
программное обеспечение Test Script Builder для создания, изменения и загрузки тестовых сценариев с программным редактором, аналогичным Visual Basic

Точность программирования напряжения

Предел	Программное разрешение	Точность (1 год) 23°C ±5°C ±(% от шкалы + В)	Шум (пик-пик) 0,1-10 Гц
200 мВ	5 мкВ	0,02% + 375 мкВ	20 мкВ
2 В	50 мкВ	0,02% + 600 мкВ	50 мкВ
20 В	500 мкВ	0,02% + 5 мВ	300 мкВ
200 В	5 мВ	0,02% + 50 мВ	2 мВ

· Максимальная выходная мощность и пределы генерации/поглощения: 30,3 Вт на канал. ±20,2 В @ ±1,5 A, ±202 В @ ±100 мА, четырехквадрантная операция генерации/поглощения

· Шум (10 Гц-20 МГц) пик-пик: < 20 мВ (типично), диапазон 20 В

Точность программирования тока

Предел	Программное разрешение	Точность (1 год) 23°C ±5°C ±(% от шкалы + А)	Шум (пик-пик) 0,1-10 Гц
1 нА	20 фА	0,15% + 2 пА	800 фА
10 нА	200 фА	0,15% + 5 пА	2 пА
100 нА	2 пА	0,06% + 50 пА	5 пА
1 мкА	20 пА	0,03% + 700 пА	25 пА
10 мкА	200 пА	0,03% + 5 нА	60 пА
100 мкА	2 нА	0,03% + 60 нА	3 нА
1 мА	20 нА	0,03% + 300 нА	6 нА
10 мА	200 нА	0,03% + 6 мкА	200 нА
100 мА	2 мкА	0,03% + 30 мкА	600 нА
1 А	20 мкА	0,05% + 1,8 мА	70 мкА
1.5 А	50 мкА	0,06% + 4 мА	150 мкА
10 А (импульсный режим)	200 мкА	0,05% + 40 мА (типично)

· Максимальная выходная мощность и пределы генерации/поглощения: 30,3 Вт на канал. ±1,515 A @±20 В, ±101 мA @±200 В, четырехквадрантная операция генерации/поглощения генерации/поглощения

Временные параметры

· Время отклика (при изменении нагрузки от 10% до 90%), типично: < 70 мкс

· Время установки выходного напряжения (при изменении от 10% до 90% от диапазона):

Диапазон	Время отклика, типично
200 мВ	< 50 мкс
2 В	< 50 мкс
20 В	< 110 мкс
200 В	< 700 мкс

· Время установки выходного тока (при изменении от 10% до 90% от диапазона):

Диапазон	Время отклика, типично
1 нА	< 150 мс
10 нА	< 40 мс
100 нА	< 20 мс
1 мкА	< 2 мс
10 мкА	< 500 мкс
100 мкА	< 150 мкс
1 мА	< 100 мкс
10 мА-100 мА	< 80 мкс
1 А-1,5 А	< 120 мкс

Импульсный режим

Область	Максимальное ограничение тока	Макс.ширина импульса	Макс.длительность цикла
1	100мA @ 200 В	DC, не ограничено	100%
1	1,5A @ 20 В	DC, не ограничено	100%
2	1A @ 180 В	8,5 мс	1%
3	1A @ 200 В	2,2 мс	1%
4	10A @ 5 В	1 мс	2,2%

· Минимальная программируемая ширина импульса: 100 мкс

· Разрешение при программировании импульса: 1 мкс

· Точность при программировании импульса: ± 5 мкс

· Ширина импульса с джиттером, типично: 50 мкс

Режим измерителя

Точность измерения напряжения

Предел	Разрешение	Точность (1 год) 23°C ±5°C ±(% от шкалы + В)	Входной импеданс
200 мВ	100 нВ	0,015% + 225 мкВ	> 100 ТОм
2 В	1 мкВ	0,02% + 350 мкВ	> 100 ТОм
20 В	10 мкВ	0,015% + 5 мВ	> 100 ТОм
200 В	100 мкВ	0,015% + 50 мВ	> 100 ТОм

Точность измерения тока

Предел	Разрешение	Точность (1 год) 23°C ±5°C ±(% от шкалы + А)	Напряжения нагрузки
1 нА	1 фА	0,15% + 240 фА	< 1 мВ
10 нА	10 фА	0,15% + 3 пА	< 1 мВ
100 нА	100 фА	0,06% + 40 пА	< 1 мВ
1 мкА	1 пА	0,025% + 400 пА	< 1 мВ
10 мкА	10 пА	0,025% + 1,5 нА	< 1 мВ
100 мкА	100 пА	0,02% + 25 нА	< 1 мВ
1 мА	1 нА	0,02% + 200 нА	< 1 мВ
10 мА	10 нА	0,02% + 2,5 мкА	< 1 мВ
100 мА	100 нА	0,02% + 20 мкА	< 1 мВ
1 А	1 мкА	0,03% + 1,5 мА	< 1 мВ
1.5 А	1 мкА	0,05% + 3,5 мА	< 1 мВ
10 А	10 мкА	0,04% + 25 мА	< 1 мВ

Общие характеристики

· Входной импеданс >100 ТОм

· Интерфейсы: GPIB (IEEE-488), RS-232, LXI Class C, USB-device 2.0

· Напряжение питания: 100 В-250 В; 50/60 Гц

· Максимальная потребляемая мощность: 240 Вт

· Размеры: 89х213х460 мм

· Вес: 5,5 кг

Триаксиальный кабель с зажимом типа «крокодил», 2м — 2600-ALG-2 ( 2 шт. с моделями 2634B, 2636B и 1 с 2635B)
Комплект винтовых клемм — 2600-Kit (с моделями 2601B, 2602B, 2604B, 2611B, 2612B, 2614B)
Эмулятор скриптов серии 2400 — 2600B-800A
Разъем для цифрового входа/выхода — 7709-308A
Кабель Ethernet / TSP-Link — CA-180-3A
TSP Express Software Tool
Test Script Builder Software
Драйвера LabVIEW
