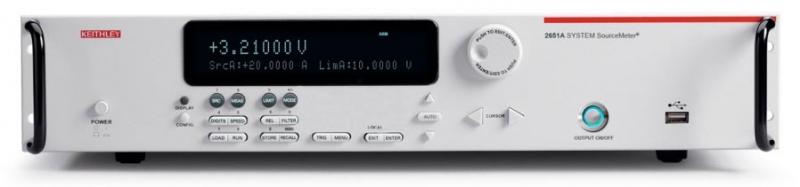

Keithley 2657A - Источник-измеритель

Описание
Характеристики
Комплектация

Источник/Измеритель KEITHLEY SourceMeter® 2657A представляет собой комбинацию мощного прецизионного, малошумящего, высокостабильного источника питания постоянного тока с малошумящим, высокоимпедансным мультиметром, имеющим высокую стабильность и высокий класс точности. Любой источник-измеритель KEITHLEY 2600A, в том числе KEITHLEY SourceMeter® 2657A, имеет встроенный TSP (Test Script Processor) процессор, что позволяет существенно увеличить скорость и пропускную способность, а наличие встроенного TSP Express Software, позволяет быстро снимать вольтамперные характеристики (ВАХ) без дополнительного программирования. Кроме того, источники-измерители KEITHLEY SourceMeter® 2657A поддерживают программное обеспечение предыдущей серии KEITHLEY SourceMeter® 2600: LabTracer II и TestScript Builder.

Источник/измеритель KEITHLEY SourceMeter® 2657A может быть сконфигурирован, как:

прецизионный генератор напряжения и тока
импульсный генератор напряжения и тока
прецизионный источник питания
прецизионный источник тока (TRUE RMS)
цифровой мультиметр с 5½ –разрядным разрешением
электронная нагрузка
электронный триггер

Keithley 2657A специально разработан для тестирования и снятия вольт-амперных характеристик высоковольтных устройств, например MOFSET и IGBT-транзисторов и устройств силовой электроники.силовых полупроводников

Keithley 2657A построен на базе встроенного TSP-процессора и TSP-Link® технологии.
Использование TSP-Link® технологии позволяет объединять Keithley 2657A, как и приборы серии 2600A и систему измерения параметров полупроводников Keithley 4200 в интегрированные системы до 32 каналов с общей синхронизацией и временем запуска до 500 нс. Для этих целей используются новые модули защиты 2657A-PM-200 и модуль сопряжения и коммутации 2657A-LIM-3

В общей сложности Keithley 2657А имеет 14 цифровых линий ввода/вывода.

У источника-измерителя Keithley 2657A имеется два режима: оцифровки и интеграции. Каждый режим использует независимые аналого-цифровые преобразователи.
В режиме оцифровки применяются 18-ти битные АЦП со скоростью 1.000.000 опер./сек (1 мкс. на точку), что позволяет обеспечить прецизионную точность и выполнить быструю обработку тока и напряжения одновременно.

Для измерения тока и напряжения в режиме интеграции используются два 22-битных АЦП.

Режим источника

Точность программирования напряжения

Предел	Разрешение	Точность (1 год) 23°C ±5°C ±(% от шкалы + В)
200.000 В	5 мВ	0,03% + 50 мВ
500.000 В	10 мВ	0,03% + 125 мВ
1500.00 В	40 мВ	0,03% + 375 мВ
3000.00 В	80 мВ	0,03% + 750 мВ

Точность программирования тока

Предел	Разрешение	Точность (1 год) 23°C ±5°C ±(% от шкалы + А)
1.00000 нА	30 фА	0,1% + 2Е-12+VoE-15
10.0000 нА	300 фА	0,1% + 5Е-12+VoE-15
100.000 нА	3 пА	0,1% + 6Е-11+VoE-13
1.00000 мкА	30 пА	0,03% + 700 пА
10.0000 мкА	300 пА	0,03% + 5 нА
100.000 мкА	3 нА	0,03% + 60 нА
1.00000 мА	30 нА	0,03% + 300 нА
2.00000 мА	60 нА	0,03% + 1,2 мкА
20.0000 мА	600 нА	0,03% + 12 мкА
120.000 мА	3 мкА	0,03% + 36 мкА

Режим измерителя

Точность измерения напряжения

Предел	Разрешение	Режим интеграции ADC Точность ±(% от шкалы + В)	Высокоскоростной режим ADC Точность ±(% от шкалы + В)
200.000 В	1 мВ	0,025% + 50 мВ	0,05% + 100 мВ
500.000 В	1 мВ	0,025% + 100 мВ	0,05% + 200 мВ
1500.00 В	10 мВ	0,025% + 300 мВ	0,05% + 600 мВ
3000.00 В	10 мВ	0,025% + 600 мВ	0,05% + 1.2 В

Точность измерения тока

Предел	Разрешение	Режим интеграции ADC Точность ±(% от шкалы + В)	Режим интеграции ADC Точность ±(% от шкалы + В)
1.00000 нА	10 фА	0,1% + 6Е-13+VoE-15	0,2% + 6Е-13+VoE-15
10.0000 нА	100 фА	0,1% + 5Е-12+VoE-15	0,2% + 5Е-12+VoE-15
100.000 нА	1 пА	0,1% + 6Е-11+VoE-13	0,2% + 6Е-11+VoE-13
1.00000 мкА	10 пА	0,025% + 400 пА	0,08% + 800 нА
10.0000 мкА	100 пА	0,025% + 1.5 нА	0,08% + 3 нА
100.000 мкА	1 нА	0,02% + 25 нА	0,05% + 50 нА
1.00000 мА	10 нА	0,02% + 200 нА	0,05% + 400 нА
2.00000 мА	10 нА	0,02% + 500 нА	0,05% + 1 мкА
20.0000 мА	100 нА	0,02% + 5 мкА	0,05% + 10 мкА
120.000 мА	1 мкА	0,02% + 24 мкА	0,05% + 50 мкА

· Максимальная мошность: 180 Вт
±3000 В @ ±20 мА
±1500 В @ ±120 мА

· Функция проверки контактов
время измерения 1 мс
базовая точность ±5%

Общие характеристики

· Интерфейсы: GPIB (IEEE-488), RS-232, TSP-link, цифровой интерфейс ввода/вывода, LXI Class C , USB-host 2.1

· Напряжение питания: 100В-250В; 50/60Гц

· Максимальная потребляемая мощность: 550 ВА

· Размеры: 89х435х549 мм

· Вес: 9,98 кг

Цифровой I/O и разъём блокировки — 7709-308A
Кабель TSP-Link/Ethernet — CA-180-3A
Документация
CD диск
