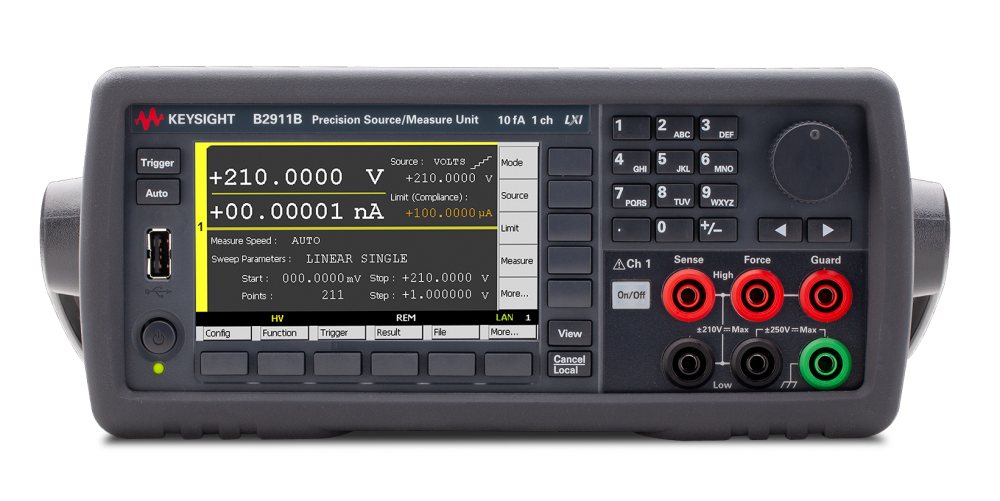

B2911B - прецизионный источник-измеритель

Описание
Характеристики
Комплектация

Прецизионный источник / измерительный блок Keysight B2911B (SMU) представляет собой 1-канальный, компактный и экономичный настольный SMU с возможностью подачи и измерения как напряжения, так и тока. Он легко измеряет зависимость тока от напряжения (I / V) с высокой точностью. 4-квадрантный источник и возможности измерения позволяют проводить измерения I / V без настройки нескольких приборов.

Возможности измерения

Конфигурация поддерживает одноканальную настройку
Минимальное разрешение источника при 10 фА / 100 нВ, минимальное разрешение измерений при 10 фА / 100 нВ
Максимальная мощность при 210 В, 3 А постоянного тока / импульсе 10,5 А
Генерация формы сигнала (произвольной) и возможности оцифровки с интервалом в 10 мкс

Основные характеристики

Возможности измерения с помощью встроенного 4-квадрантного источника
Цветной 4,3-дюймовый дисплей поддерживает как графический, так и цифровой режимы просмотра
Бесплатное прикладное программное обеспечение облегчает управление прибором на базе ПК
Высокая пропускная способность и поддержка команд SCPI в обычном наборе команд SMU

Модель			B2901A/ B2902A	B2911A/ B2912A
Тип			Источник питания/измеритель
Число каналов			1 или 2
Источник	Макс. вых. сигнал	Разрешение	5½ разрядов	6½ разрядов
		Ток	3,03 А (пост. ток) 10,5 А (имп. режим)
		Напряжение	210 В
	Макс. раз- решение	Ток	1 пА	10 фА
		Напряжение	1 мкВ	100 нВ
	Уровень шума выходного напряжения		3 мВср.кв.
Измеритель	Макс. значение	Разрешение	6½ разрядов
		Ток	3,03 А (пост.ток) 10,5 А (имп. режим)
		Напряжение	210 В
		Сопротивление	-
		Заряд	-
	Макс. разрешение	Ток	100 фА	10 фА
		Напряжение	100 нВ
		Сопротивление	-
		Заряд	-
Свипирование выходного сигнала			Линейное/однократное логарифмическое, линейное/ двукратное логарифмическое, по списку
Генерируемые сигналы произвольной формы			-
Питание от аккумуляторов			-

Model number		B2901BL	B2910BL	B2901B/ B2902B	B2911B/ B2912B
Number of channels		1	1	1 or 2	1 or 2
Output range	Max. voltage	21 V	210 V	210 V	210 V
	Max. current (DC)	1.5 A	1.5 A	3.03 A	3.03 A
	Max. current (Pulse)	No	No	10.5 A	10.5 A
Source resolution	Digit	5.5 digit	5.5 digit	5.5 digit	6.5 digit
	Min. voltage	1 μV	1 μV	1 μV	100 nV
	Min. current	10 pA	100 fA	1 pA	10 fA
Lowest current range		1 μA	10 nA	100 nA	10 nA
Measurement resolution	Digit	6.5 digit	6.5 digit	6.5 digit	6.5 digit
	Min. voltage	100 nV	100 nV	100 nV	100 nV
	Min. current	1 pA	10 fA	100 fA	10 fA
Min. trigger interval		200 μs	50 μs	20 μs	10 μs
Max. trigger count		10,000	100,000	Infinite	Infinite
Max. data buffer size		10,000	100,000	100,000	100,000
Limit test		No	Yes	Yes	Yes
Fast transient mode		No	No	Yes	Yes
Easy file access		No	No	Yes	Yes
View mode	Single view	Yes	Yes	Yes	Yes
	Dual view	No	No	Yes (B2902B)	Yes (B2912B)
	Graph view	Yes	Yes	Yes	Yes
	Roll view	No	No	No	Yes

- Измеритель
- Кабель питания
- Кабель USB
- Компакт диск с ПО
- Руководство по эксплуатации
- Опции по заказу
