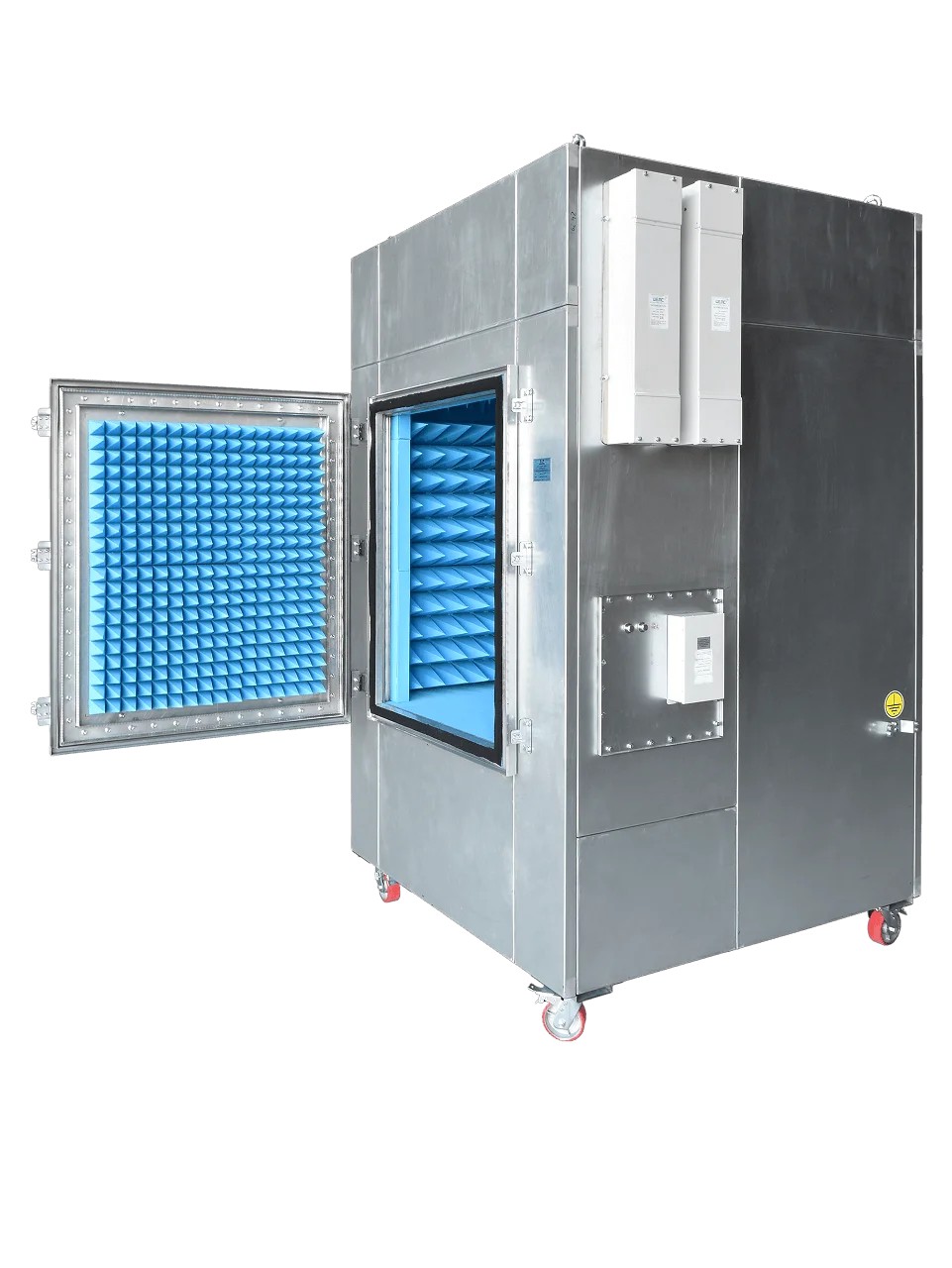

ЭКБ-400 - Экранированная безэховая камера

Описание
Характеристики
Комплектация

Основные параметры

Рабочий диапазон частот: 0,4 – 18 ГГц.
Габаритные размеры (по экрану), Д х Ш х В, м: 1,5 х 1,5 х 2,3
Внутренний объём, размеры (по РПМ), Д х Ш х В, м: 0,9 х 0,9 х 1,0
Эффективность экранирования: гарантированная не менее 80 дБ;
типовая более 100 дБ.
Вес камеры - 750 кг.
Применяемый РПМ: пол и потолок – 4Т-60, боковые стенки – 4Т-33, Дверь – 4Т-15
Экранированная дверь, Проем в чистоте : 0,8 х 0,8 м
Подвес для антенн типа П6-223, П6-421

Опции:

- Радиопоглощающее покрытие
Покрытие камеры радиопоглощающими материалами

- Увеличение дверного проёма

- Дробно-засыпной фильтр

- Проходные панели с необходимыми разъёмами

- Вводные фильтры питания
50 Гц 230 В/400 В, 400 Гц 110/200 В, постоянного тока, слаботочные.

- Вводные фильтры интерфейсов
LAN, RS232 и т. д.

- Оптические преобразователи интерфейсов

- Оптимизация системы
Оптимизация под требуемые диапазоны частот и уровни
воздействия

- Рабочий диапазон частот: 0,4 – 18 ГГц.
- Эффективность экранирования: гарантированная не менее 80 дБ; типовая более 100 дБ.
- Вес камеры - 750 кг.

Вводной фильтр питания 230 В / 16 А (DC – 50 Гц)
Фильтр LAN 1 Гб
Переходная панель с СВЧ разъёмами Nf (2 шт), 3,5 (2 шт)
Колёса с фиксаторами, 4 шт
Рым-болты 4 шт.

Камера может быть дооснащена любыми вариантами фильтров (электрических силовых, сигнальных, воздушных и пр.) и переходных устройств (дробно-засыпными фильтрами, оптическими и др.). В зависимости от требуемого рабочего диапазона частот может быть изменён тип применяемого РПМ.
