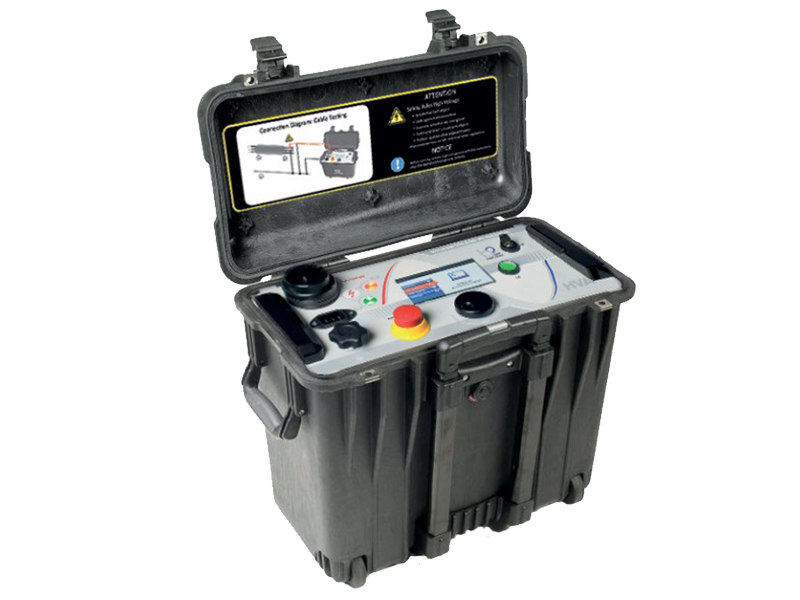

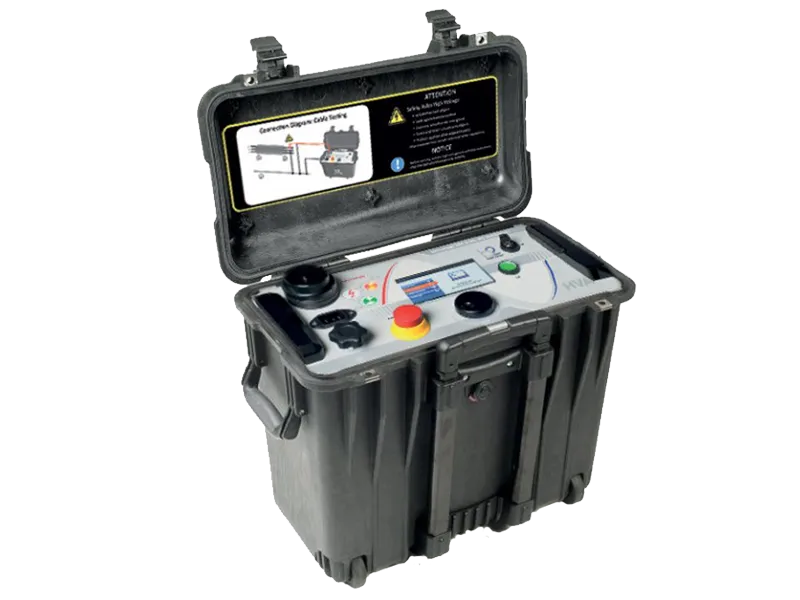

Высоковольтная СНЧ-установка HVA34TD-1 – это сверхкомпактная и легкая (14 кг) испытательная установка компании b2 electronic для испытания и диагностики кабеля с рабочим напряжением 6 и 10кВ, со встроенным модулем TD для измерения тангенса угла диэлектрических потерь.

HVA34TD-1 изготавливается в водонепроницаемом, ударопрочном и защищающем от пыли кейсе (IP67). Прибор предлагает ручную и автоматическую последовательности испытания, а большой цветной дисплей упрощает работу. Высоковольтная установка при своем малом весе обладает всеми техническими характеристиками «старших» моделей, которые дополняют также двойная (электронная автоматическая и механическая) система разрядки образца после теста, индикатор наличия внешнего напряжения до 12 кВ и неограниченное время работы установки при испытаниях.

Возможности прибора HVA34TD-1:

• Переменное напряжение СНЧ (VLF) (СИНУС и ПРЯМОУГОЛЬНИК) до 34 кВ
• Постоянное DC напряжение до 34 кВ положительной и отрицательной полярности
• Встроенный модуль TD для измерения тангенса угла диэлектрических потерь
• Тестирование как жил, так и оболочки кабеля
• Измерение емкости кабеля и токов утечки
• Компенсация влияния коронных разрядов и поверхностных токов утечки на результат измерения Тангенса
• Режим начального прожига
• Встроенный интерфейс USB и Bluetooth
• Цветной дисплей
• Вес 36 кг
• Встроенное разрядное устройство
• Сверхкомпактность
• Включена в Гос. реестр средств измерений РФ

Особенности прибора HVA34TD-1:

• ВРЕМЯ РАБОТЫ - 24  ЧАСА В СУТКИ, 7 ДНЕЙ В НЕДЕЛЮ
• Испытание оболочки кабеля
• Встроенный генератор высоковольтных импульсов различной скважности для точного поиска места повреждения оболочки кабеля
• Диагностика кабеля методом измерения частичных разрядов в комбинации с опционным модулем PD30E. Подключение ОДНИМ кабелем!

Дополнительно установка HVA34TD-1 позволяет:

• Установка предназначена для проведения испытания изоляции кабельных линий на 6-10кВ, как напряжением сверхнизкой частоты 0,1Гц 3Uo, так и постоянным напряжением до 34 кВ.
• Установка позволяет испытывать вакуумные камеры высоковольтных выключателей.
• Установка позволяет испытывать оболочку кабеля
• Maкс. тестовое напряжение: 10 кВ
• Меню на русском языке
• Продолжительность: 1 мин. – 15 мин.
• Ток 0.1 мА – 5.0 мА
• Имеет встроенный генератор высоковольтных импульсов для точного определения места повреждения оболочки кабеля
• Maкс. тестовое напряжение: 10 кВ
• Продолжительность: 1 мин. – 60 мин.
• Импульс/Период: 1:3/4 с, 1:5/4 с, 1:5/6 с, 1:9/6 с

Измерения тангенса:

• Критерии оценки состояния СПЭ кабелей
• Состояние кабелей хорошее, если :
• tg δ (2 Uo) < 0,12 %  и / или
• [tg δ (2 Uo) - tg δ (Uo)] < 0,06 %
• Плохое состояние (незамедлительная замена), если :
• tg δ (2 Uo) > 0,22 %  и / или  [tg δ (2 Uo) - tg δ (Uo)] > 0,1 %
• Для всех остальных случаев необходим повышенный контроль и замена исходя из текущих возможностей.

Измерение тангенса угла диэлектрических потерь и испытание кабеля происходят ОДНОВРЕМЕННО. Пользователю НЕ ТРЕБУЕТСЯ проводить какие либо дополнительные настройки прибора. Более того подключение происходит одним и тем же высоковольтным кабелем, что позволяет не только безопасно провести измерения и испытание, но также существенно сократить их проведение по времени. Измеренные значения Тангенса отображаются на экране прибора прямо во время проведения испытания.

Простота в использовании, небольшой вес оборудования и компактный дизайн позволяют быстро подготовить оборудование к работе и провести диагностику. Измерение тангенса угла диэлектрических потерь в кабеле позволяет инженерам обнаружить дефекты изоляции кабеля до того, как сама проблема случится и придется ее устранять высокозатратными и отнимающими много времени работами. Это является гораздо более информативным и эффективным методом диагностики, чем одно испытание кабеля  повышенным напряжением.

Тангенс угла диэлектрических потерь быстро измеряется с сохранением результата измерения в памяти прибора вместе с полным описанием тестируемого кабеля. Данная установка позволяет проводить  плановое тестирование,  и при этом объединить диагностический тест с  простым испытанием кабеля высоким постоянным или переменным напряжениями,  обеспечивая тем самым действительно "эффективное" СНЧ-тестирование.  Если этот процесс осуществляется  через установленные промежутки времени, измерение тангенса угла диэлектрических потерь может стать основой для  прогнозирующей программы при обслуживании высоковольтных  кабелей.

Установка HVA34TD-1 имеет компенсацию влияния коронных разрядов и поверхностных токов утечки на результат.

Резкое увеличение значения тангенса для Фазы С при увеличении подаваемого напряжения говорит о плохом состоянии изоляции. График автоматически строит на компьютере ПО, входящее в стандартный комплект поставки, на основе переданных установкой по беспроводному интерфейсу Bluetooth результатов измерения.

Дополнительно можно приобрести:

GH0683 - HVA34-1 HVA45  TD Стандартный высоковольтный кабель, 15м с клещами, также для TD моделей

GH0662 - HVA34-1 HVA45  PD высоковольтный кабель, 5м с клещами для подключения к PD30 очищенный от ЧР

GH0535 - Кабель заземления 32м, прозрачный, сечение 6мм2 с клещами
