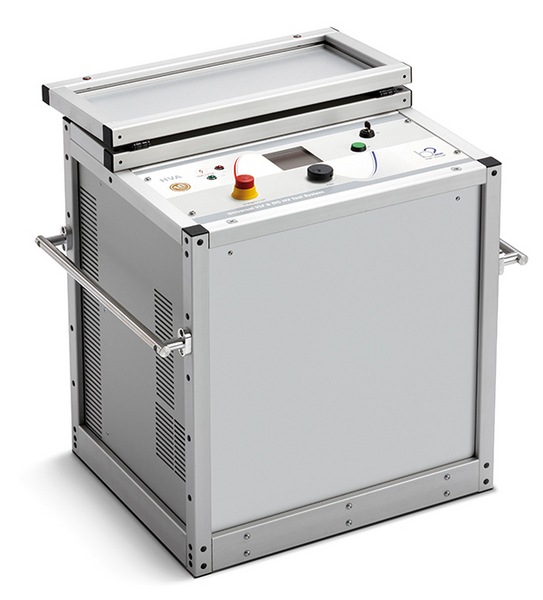

Наиболее современная на сегодняшний день из всех предлагаемых покупателям высоковольтных испытательных СНЧ установок, а также наиболее компактная и легкая по весу установка. Установка состоит из одного блока и поэтому сразу готова к безопасной работе - не требует межблочных кабелей соединения блоков и проверки надежности подсоединения, проявления «дребезга» контактов со временем.

Вместе с высоковольтным тестированием переменным напряжением СНЧ, установка позволяет тестировать образец постоянным напряжением, причем как положительной так и отрицательной полярности относительно земли.

Подаваемое тестирующее напряжение, ток, измеряемая емкость, сопротивление и время одновременно отображается на большом цифровом дисплее, а также сохраняется в памяти.

Применение прибора HVA90:

Высоковольтная тестирующая установка HVA разработана для проведения тестирования различных типов изоляции высоким напряжением. Эти применения включают, но не ограничены, тестированием объектов с высокой емкостью такие как кабели и генераторы. Другое применение установки включает в себя высоковольтное тестирование переключателей, высоковольтных трансформаторов, двигателей, изоляторов, высоковольтных вводов и т.д.

При тестировании кабеля установка может тестировать как кабели из сшитого полиэтилена так и с бумажно-масляной изоляцией, типов XLPE и PILC. В дополнение установка HVA может использоваться для тестирования как основной изоляции кабеля так и его оболочки.

Оба тестирующих высоковольтных выхода – по постоянному напряжению (положительной или отрицательной полярности относительно земли) или по переменному напряжению сверхнизкой частоты VLF с синусоидальным или квадратным выходным сигналом являются стандартными для установки. Тестовая последовательность согласно условиям тестирования может выполняться в ручном или автоматическом режимах . Данная функция позволяет очень гибко использовать данную установку для любого высоковольтного тестирования где требуется высокое переменное или постоянное напряжение. Установка может также использоваться в режиме прожига, а современная система контроля и управления позволяет пользователю задавать необходимые пороги срабатывания и условия тестирования. Прибор измеряет и записывает в память емкость, сопротивление, напряжение пробоя, действующее значение тока и подаваемое напряжение на объект тестирования.

Особенности прибора HVA90:

• ВРЕМЯ РАБОТЫ - 24  ЧАСА В СУТКИ, 7 ДНЕЙ В НЕДЕЛЮ
• Испытание оболочки кабеля
• Встроенный генератор высоковольтных импульсов различной скважности для точного поиска места повреждения оболочки кабеля
• Диагностика кабеля методом измерения частичных разрядов в комбинации с опционным модулем PD90/TD. Подключение ОДНИМ кабелем!
• Наиболее современная на сегодняшний день из всех предлагаемых покупателям высоковольтных испытательных СНЧ установок, а также наиболее компактная и легкая по весу установка;
• Высоковольтное тестирование СНЧ (0.1 Гц), Постоянным напряжением DC (±), прожиг изоляции и тестирование оболочки кабеля;
• СНЧ тестирование: быстрое и безопасное тестирование длинных кабелей с изоляцией из сшитого полиэтилена (СПЭ);
• Автоматическое тестирование или в ручном режиме, согласно всем международным стандартам IEEE 400.2, VDE 0276, CENELEC, HD620 S1, NEN 3620, SANS 10198 и IEC 60060-3;
• Данная установка – все что нужно для испытания кабеля в одном приборе;
• Идеальный, симметричный, полностью синусоидальный выходной высоковольтный сигнал на всем диапазоне, вне зависимости от нагрузки;
• Большой ЖК дисплей с подсветкой - Графическое отображение формы выходного тестирующего сигнала в реальном времени на дисплее прибора, а также всех параметров тестирования – напряжение, ток, емкость;
• Удобный и простой пользовательский интерфейс, управляемый только одним навигационным колесиком;
• Одноблочная, ударопрочная конструкция прибора;
• Огромный потенциал тестирования по емкости (до 10 мкФ);
• Встроенная автоматическая система выбора оптимальной тестовой частоты прибора (СНЧ) в зависимости от величины нагрузки;
• Энергонезависимая память;
• В установке не используются никакие подвижные механические части или масло для генерации или изоляции высокого напряжения. Этим достигается минимизация обслуживания установки и как следствие существенное увеличение срока ее службы;
• Защита от короткого замыкания в случае прожига изоляции.

Дополнительно можно приобрести:

GH0540 - HVA94 Высоковольтный провод , 7м, 100кВ MC14 стандартный
GH0561 - HVA94 Высоковольтный PD провод , 10м, 100кВ MC14
GH0565 - HVA94 Высоковольтный провод , 15м, 100кВ MC14
GH0563 - HVA94 Высоковольтный провод , 20м, 100кВ MC14
GH0695 - HVA94 Высоковольтный провод , 50м, 100кВ MC14
GH0545 - HVA94 Высоковольтные провод , 32м с клещами на барабане
GH0542 - HVA94 Высоковольтные провод , 50м с клещами на барабане
GH0841 - HVA94 Высоковольтный провод , 1,5м, 100кВ MC14
GH0605 - Штанга разрядная 120кВ 7,2кДж
GH0601 - HVA модуль тестирования вакуумных камер выключателей (опция встраивается в установку)
GH0607 - Выносной индикатор наличия высокого напряжения, мигающий на 10м кабеле
GH5656 - Снимаемая передняя панель на выносном кабеле 5м (эфф длина 4,25м)
VKR0012 - HVA90 Транспортный кейс на колесах, усиленный
VKR0028 - Кейс пластиковый на колесах для проводов
GH0535 - Кабель заземления 32м, прозрачный, сечение 6мм2 с клещами
