Незаменимое испытательное решение для развивающейся сферы автомобильных радарных датчиков

Передвижная полностью безэховая CATR-камера с лучшими в своем классе характеристиками

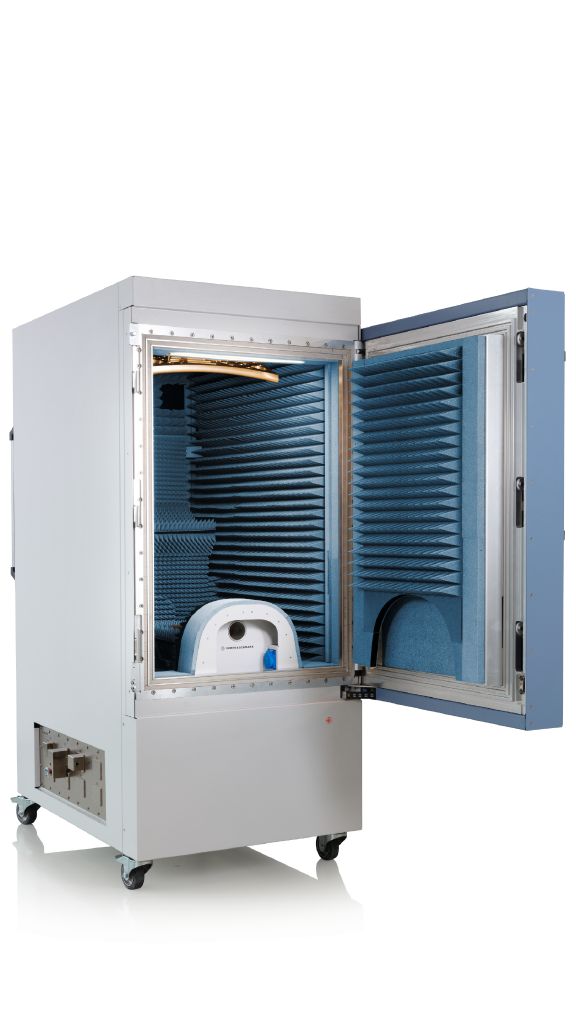

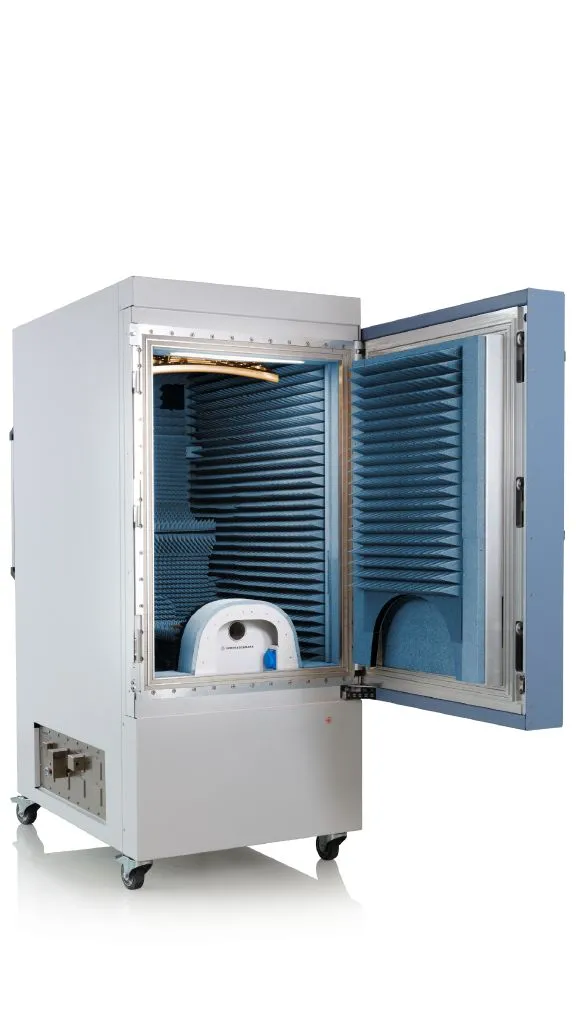

Камера для испытаний антенн автомобильных радаров R&S®ATS1500C — это компактный полигон испытаний антенн (CATR) с золоченым параболическим отражателем и двухкоординатным позиционером для трехмерных перемещений ИУ. В сочетании с R&S®AREG800A и другими современными контрольно-измерительными инструментами Rohde & Schwarz камера может использоваться для решения различных задач, в т. ч. для измерения характеристик антенн, проверок радаров, испытаний в условиях помех, внутриполосных испытаний на соответствие стандартам ETSI RED и FCC и угловой калибровки. Антенна входного каскада R&S®AREG800A непосредственно интегрирована как антенна-облучатель. Камера также может быть оснащена универсальной антенной-облучателем (60–90 Ггц), что дает возможность использовать ее либо с R&S®AREG800A, либо через универсальный волноводный вход WR12 с другими испытательными инструментами, такими как анализаторы спектра и сигналов.

Ключевые факты:

• Внутриполосные измерения по радиоинтерфейсу для автомобильных радарных датчиков 77/79 ГГц
• CATR с двунаправленным параболическим отражателем занимает 1,3 м2
• Для проведения испытаний радарных модулей с апертурой до 30 см
• Высокоскоростной, высокоточный трехмерный позиционер с двумя осями наклона
• Сверхнизкий коэффициент отражения и исключительная эффективность экранирования
