Измерения характеристик дальнего поля на очень малом расстоянии

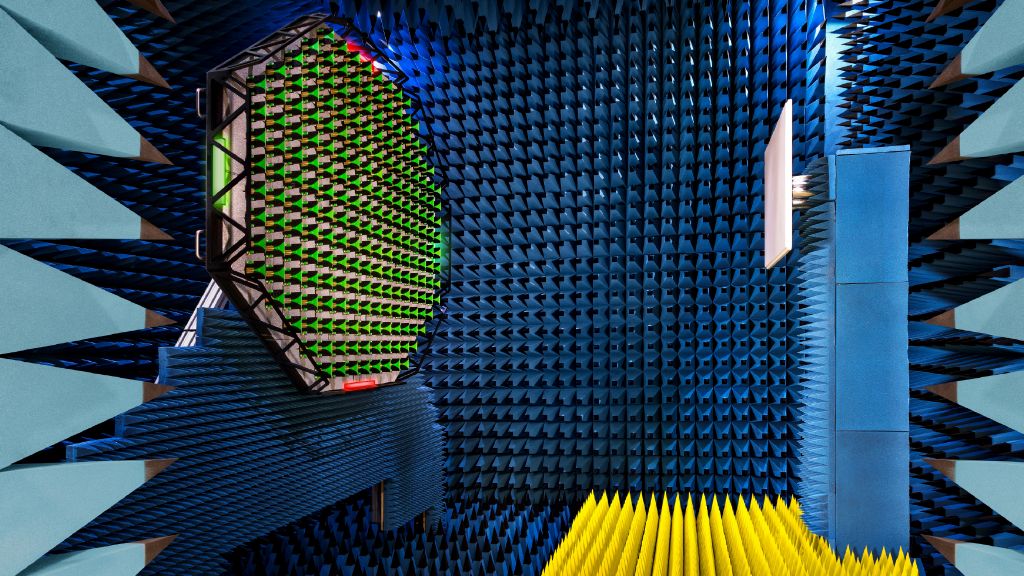

Преобразователь плоских волн R&S®PWC200 предназначен для проведения испытаний базовых станций 5G с многоэлементными MIMO-антеннами на этапах НИОКР, контроля качества и производства, а также для проведения эфирных испытаний на соответствие стандартам. Он представляет собой двунаправленную решетку со 156 широкополосными плоскостными антеннами бегущей волны, которые находятся в ближней зоне излучения испытуемого устройства. Фазированная антенная решетка может формировать плоские волны внутри указанной безэховой зоны вокруг испытуемой базовой станции с многоэлементными MIMO-антеннами 5G в целях измерения мощности излучения и параметров приемопередатчиков в реальном масштабе времени (модуль вектора ошибок, коэффициент утечки мощности в соседний канал, спектральная маска излучения и пр.).

Ключевые факты:

• Фазированная антенная решетка для формирования плоских волн в пределах безэховой зоны диаметром более 1,05 м
• В преобразовании ближнего поля в дальнее нет необходимости
• В четыре раза меньше, чем компактные системы для антенных испытаний
• Встроенные функции самодиагностики
• Для НИОКР и производственных испытаний
