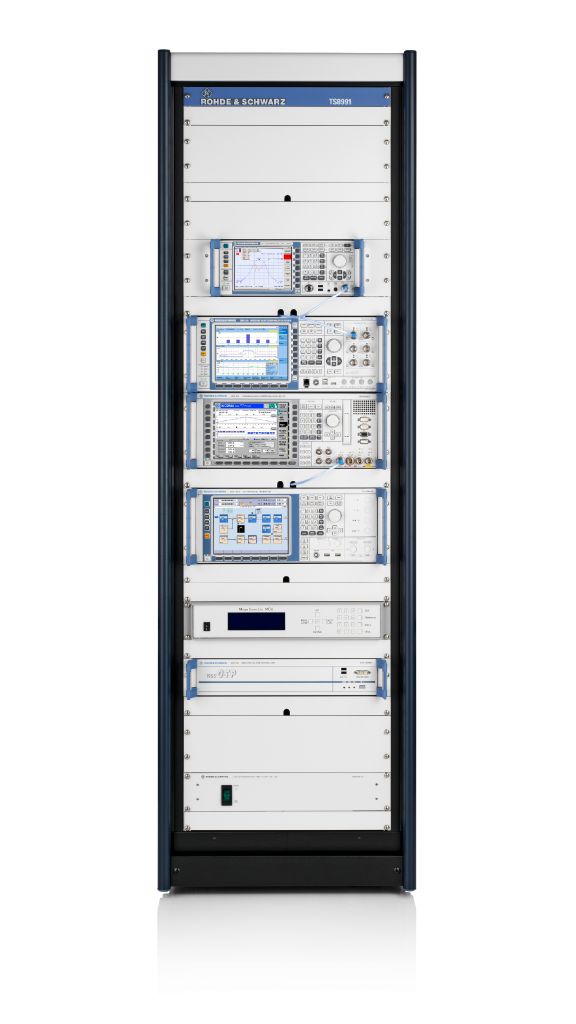

TS8991 - Система испытания характеристик беспроводной связи Rohde&Schwarz

Система испытаний беспроводной связи R&S®TS8991 измеряет диаграмму направленности излучения и характеристику чувствительности согласно спецификации CTIA и 3GPP. Программное обеспечение системы содержит готовые шаблоны эфирных испытаний и поддерживает все стандарты беспроводной связи. С помощью встроенной функции составления отчетов все данные измерений, такие как графические и численные результаты, сведения об испытательной среде, испытуемом оборудовании и аппаратной конфигурации, вносятся в один документ.

Расширенное тестирование характеристик беспроводной связи с учетом всех основных стандартов

Эфирные испытания (OTA) составляют важную часть процедуры сертификации беспроводных устройств, для которой требуется диаграмма направленности всенаправленной антенны. Система R&S®TS8991 предлагается в различных исполнениях и с различными размерами камер для испытаний характеристик беспроводной связи.

Это готовое решение содержит испытательное оборудование, программное обеспечение, безэховую испытательную камеру, камеру для эфирных испытаний и позиционер испытуемого устройства.

Ключевые факты:

Эфирные испытания для всех основных сотовых и несотовых технологий
Поддержка 3GPP, CTIA и Wi-Fi Alliance (CWG) для всех технологий радиодоступа
Возможность комбинирования с паразитными излучениями и электромагнитной совместимостью
Готовое решение содержит оборудование, безэховую камеру и программное обеспечение
Измерения пассивных антенн с преобразованием ближнего поля в дальнее поле

OTA measurements	according to CTIA and 3GPP standards	TRP, TIS/TRS, intermediate channel
	general	passive antenna measurements
Frequency range	depends on system configuration	400 MHz to 18 GHz
	passive antenna measurements	expandable on request
DUT positioner
Conical cut positioner		depends on WPTC chamber dimensions
Max. DUT load	light duty	23 kg
	heavy duty	100 kg
Azimuth range		360°
Elevation range		±165°
Positioning accuracy	both axes	< 0.5° 1)
Distance antenna to DUT		0.65 m to 1.83 m
Supply voltage	CCP positioner	380 V to 400 V, 50 Hz, three-phase,16 A; 208 V, 60 Hz, three-phase, 32 A (USA)
	R&S®TS8991 system rack	100 V to 240 V, 50/60 Hz; max. 2.5 kVA, depending on configuration
Remote control interfaces		LAN, GPIB (IEE E 488.2), USB 2.0
General data
Temperature	operating temperature range	+20 °C to +26 °C
	storage temperature range	0 °C to +40 °C
Relative humidity		20 % to 80 %, non-condensing
Dimensions WPTC chamber (W × H × D, outside of RF shielding)	WPTC-XS	2.43 m × 2.40 m × 2.43 m (7.97 ft × 7.87 ft × 7.97 ft)
	WPTC-S	3.70 m × 3.00 m × 3.10 m (12.14 ft × 9.84 ft × 10.17 ft)
	WPTC-M	4.60 m × 3.45 m × 3.70 m (15.09 ft × 11.32 ft × 12.14 ft)
	WPTC-L	5.20 m × 4.05 m × 4.30 m (17.06 ft × 13.29 ft × 14.11 ft)
	WPTC-XL	5.80 m × 5.10 m × 5.20 m (19.03 ft × 16.73 ft × 17.06 ft)
Dimensions R&S®TS8991 system rack (W × H × D)		600 mm × 1965 mm × 900 mm (23.6 in × 77.4 in × 35.4 in)
Rack weight	depends on configuration	max. 220 kg (485.0 lb)
