Тепловизор АКИП-9315 специально разработанный для получения и анализа термограмм печатных плат. Диапазон измеряемых температур от -15 °C до +600 °C. Размер приемника излучения 256 x 192 пикселей, что позволяет получать картинку с высокой четкостью изображения. Частота обновления кадров: 25 Гц. Тепловизор имеет широкое поле зрения (FOV): 56° x 42°.

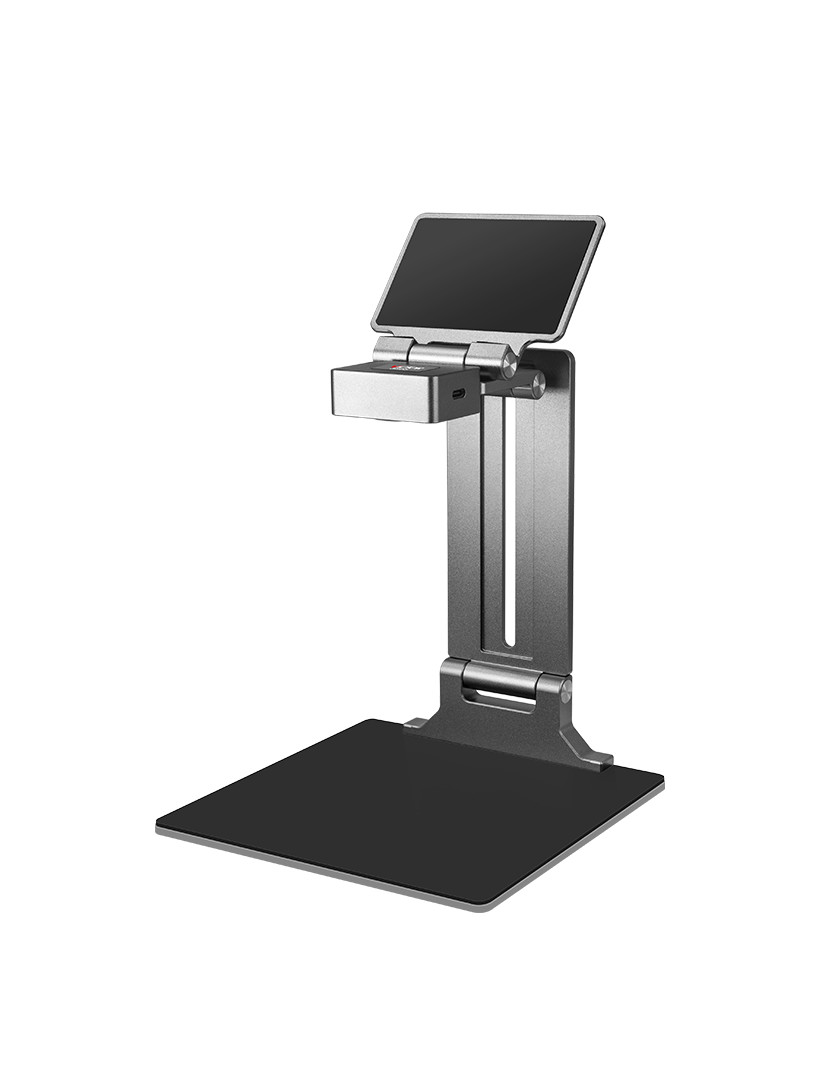

Новинка представляет собой компактную ИК-камеру, установленную на вертикальную складную стойку с рабочей поверхностью (стол ремонтника). Стойка имеет высоту 230 мм и основание 150 на 150 мм, оснащенное нескользящим прорезиненным материалом. Это основание предназначено для удобного расположения объекта измерения. В первую очередь таким объектом измерения и анализа является печатная плата (PCB). Тепловизионную камеру можно перемещать вертикально, приближая для большей детализации или отдалять для получения более общего вида. Минимальное фокусное расстояние 100 мм, при использовании макролинзы, входящей в комплект поставки, можно уменьшить фокусное расстояние до 30 мм.

Расположив объект анализа на площадке АКИП-9315 специалист сервис-центра в процессе работы по дефектовке плат и поиску неисправностей имеет возможность свободно выполнять другие манипуляции двумя руками, применять средства измерений и паяльное оборудование.

Тепловизор не имеет собственного экрана и для полноценной работы требуется ПК с WIN10 или старше или устройство с ОС Android 7.0 или старше. Для подключения используется интерфейс USB Type-C. Программное обеспечение поставляет на USB диске в комплекте поставки прибора.

Программное обеспечение имеет широкий набор функциональных возможностей:

• Поддержка просмотра плат в 3D-режиме.
• Шесть типов цветовых палитр.
• Поддержка режима сравнения и детальной проверки изменений цвета изображения в различных областях.
• Поддержка режима сравнение хороших и плохих плат для быстрого обнаружения неисправностей.
• Возможность отображения температурной кривой в кадре для упрощения просмотра данных истории изменения температуры.
• Возможность быстрого визуального обнаружения места плохой пайки или короткого замыкания, благодаря хорошей тепловой чувствительности.
• Различные режимы работы и гибкая система настойки программного обеспечения.
• Поддержка режима установки допусков для быстрого детектирования проблем с поддержкой звуковой сигнализации.
•  Имеется возможности сохранения фото и записи видео.

Данный тепловизор рекомендован для применения в сервисных центрах при диагностике и ремонте электрооборудования, а также для проверки качества пайки печатных плат, при контроле на производстве.
