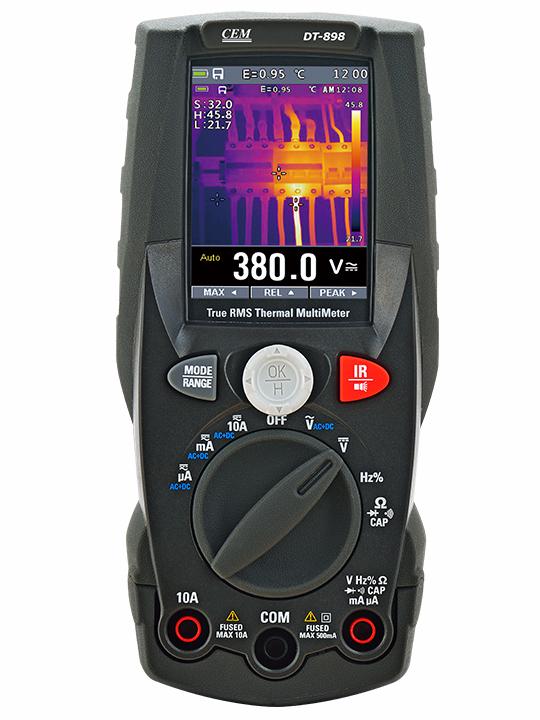

технические характеристики тепловизора CEM DT-898:

Поле обзора (FOV) / минимальное фокусное расстояние

21° x 21°/ 0.,5м

Пространственное разрешение (IFOV)

4,53мрад

ИК детектор (разрешение)

80 × 80 пикселей

Температурная чувствительность /NETD

< 0,1°C при +30°C (+86°F) / 100 мК

Частота обновления кадров

50Гц

Фокусировка

Фиксированная

Фокусное расстояние

7,5мм

Матрица видеопреобразователя (FPA)/ спектральный диапазон

Неохлаждаемый микроболомер / 8–14 мкм

Температурный диапазон объекта

–20°C до +260°C (–4°F до +500°F)

Погрешность

±3°C (±5,4°F) или ±3% показания (температура окружающей среды 10°С-35°C, температура объекта >0°C).

Справочные стандарты

Безопасность

IEC/EN61010-1

ЭМС

IEC/EN 61326-1

Изоляция

двойная

Уровень загрязнения

2

Категория перенапряжения

CAT IV 600В, CAT III 1000В

Макс. рабочая высота

2000м (6562футов

Размер (Д x Ш x В)

175 x 85 x 55мм (7 x 3 x 2дюйма)

Вес (вкл. элемент питания)

540г

Тип батареи

аккумуляторная 1x7,4В Li-ION, 2300мАч

Зарядное устройство

100/240В AC, 50/60Гц, 10В DC, 1A

Индикатор низкого заряда

символ на дисплее

Автоматическое выключение

через 15÷60 мин бездействия (отключается)

Дисплей

Преобразование

TRMS

Характеристики

цветной TFT, 6000 точек со шкалой

Частота отсчетов

3 раза/сек

Условия эксплуатации

Нормальная температура

18°C ÷ 28°C (64°F ÷ 82°F)

Рабочая температура

5°C ÷ 40°C (41°F ÷ 104°F)

Допустимая влажность

<80%HR

Температура хранения

-20° ÷ 60°C (-4°F ÷ 140°F)

Влажность при хранении

<80%HR

Постоянное напряжение

Диапазон

Разрешение

Точность

Входное сопротивление

Защита от перенапряжения

400,0мВ

0,1мВ

±(0,09% показания + 5)

>10МОм

1000В DC/AC rms

4,000В

0,001В

±(0,09% показания + 5)

>10МОм

1000В DC/AC rms

40,00В

0,01В

±(0,09% показания + 5)

>10МОм

1000В DC/AC rms

400,0В

0,1В

±(0,2% показания + 5)

>10МОм

1000В DC/AC rms

1000В

1В

±(0,2% показания + 5)

>10МОм

1000В DC/AC rms

Переменное напряжение TRMS

Диапазон

Разрешение

Точность (50÷60Гц)

Точность (61гЦ÷1кГц)

Защита от перенапряжения

4,000В

0,001В

±(0,8% показания +5)

±(2,4% показания+5)

1000В DC/AC rms

40,00В

0,01В

±(0,8% показания +5)

±(2,4% показания+5)

1000В DC/AC rms

400,0В

0,1В

±(0,8% показания +5)

±(2,4% показания+5)

1000В DC/AC rms

1000В

1В

±(0,8% показания +5)

±(2,4% показания+5)

1000В DC/AC rms

Напряжение AC+ DC TRMS

Диапазон

Разрешение

Точность (50Гц÷1кГц)

Входное сопротивление

Защита от перенапряжения

4,000В

0,001В

±(2,4% показания +20)

>10МОм

1000В DC/AC rms

40,00В

0,01В

±(2,4% показания +20)

>10МОм

1000В DC/AC rms

400,0В

0,1В

±(2,4% показания +20)

>10МОм

1000В DC/AC rms

1000В

1В

±(2,4% показания +20)

>10МОм

1000В DC/AC rms

Постоянный ток

Диапазон

Разрешение

Точность

Защита от перенапряжения

400,0мкА

0,1мкА

±(0,9% показания + 5)

Быстродействующий предохранитель 800мА/1000В

4000мкА

1мкА

±(0,9% показания + 5)

Быстродействующий предохранитель 800мА/1000В

40,00мА

0,01мА

±(0,9% показания + 5)

Быстродействующий предохранитель 800мА/1000В

400,0мА

0,1мA

±(0,9% показания + 8)

Быстродействующий предохранитель 800мА/1000В

10,00А

0,01A

±(1,5% показания + 8)

Быстродействующий предохранитель 10A/1000В

Переменный ток TRMS

Диапазон

Разрешение

Точность (50Гц÷1кГц)

Защита от перенапряжения

400,0мкA

0,1мкA

±(1,2% показания + 5)

Быстродействующий предохранитель 800мA/1000В

4000мкA

1мкA

±(1,2% показания + 5)

Быстродействующий предохранитель 800мA/1000В

40,00мA

0,01мA

±(1,2% показания + 5)

Быстродействующий предохранитель 800мA/1000В

400,0мA

0,1мA

±(1,2% показания + 5)

Быстродействующий предохранитель 800мA/1000В

10,00A

0,01A

±(1,5% показания + 5)

Быстродействующий предохранитель 10A/1000В

Контроль целостности диодов

Тестовый ток

Макс. напряжение разомкнутой цепи

<1,5мA

3,3В DC

Измерение сопротивления и контроль на обрыв

Диапазон

Разрешение

Точность

Зуммер

Защита от перенапряжения

400,0Ом

0,1Ом

±(0,5% показания + 10)

>50Ом

1000В DC/AC rms

4,000кОм

0,001кОм

±(0,5% показания + 5)

>50Ом

1000В DC/AC rms

40,00кОм

0,01кОм

±(0,5% показания + 5)

>50Ом

1000В DC/AC rms

400,0кОм

0,1кОм

±(0,5% показания + 5)

>50Ом

1000В DC/AC rms

4,000МОм

0,001МОм

±(0,5% показания + 5)

>50Ом

1000В DC/AC rms

40,00МОм

0,01МОм

±(2,5% показания + 10)

>50Ом

1000В DC/AC rms

Частота (электронная)

Диапазон

Разрешение

Точность

Защита от перенапряжения

40,00Гц÷10кГц

0,01Гц÷0,001кГц

±(0,5%показания)

1000В DC/AC rms

Частота (электронная)

Диапазон

Разрешение

Точность

Защита от перенапряжения

40,00Гц

0,01Гц

±(0,09% показания +5)

1000В DC/AC rms

400,0Гц

0,1Гц

±(0,09% показания +5)

1000В DC/AC rms

4,000кГц

0,001кГц

±(0,09% показания +5)

1000В DC/AC rms

40,00кГц

0,01кГц

±(0,09% показания +5)

1000В DC/AC rms

400,0кГц

0,1кГц

±(0,09% показания +5)

1000В DC/AC rms

4,000МГц

0,001МГц

±(0,09% показания +5)

1000В DC/AC rms

10,00МГц

0,01МГц

±(0,09% показания +5)

1000В DC/AC rms

Коэффициент заполнения

Диапазон

Разрешение

Точность

5,0÷95,0%

0,1%

±(1,2% показания + 2)

Емкость

Диапазон

Разрешение

Точность

Защита от перенапряжения

40,00нФ

0,01нФ

±(1,5% показания + 20)

1000В DC/AC rms

400,0нФ

0,1нФ

±(1,2% показания + 8)

1000В DC/AC rms

4,000мкФ

0,001мкФ

±(1,5% показания + 8)

1000В DC/AC rms

40,00мкФ

0,01мкФ

±(1,2% показания + 8)

1000В DC/AC rms

400,0мкФ

0,1мкФ

±(1,5% показания + 8)

1000В DC/AC rms

4000мкФ

1мкФ

±(2,5% показания + 20)

1000В DC/AC rms
