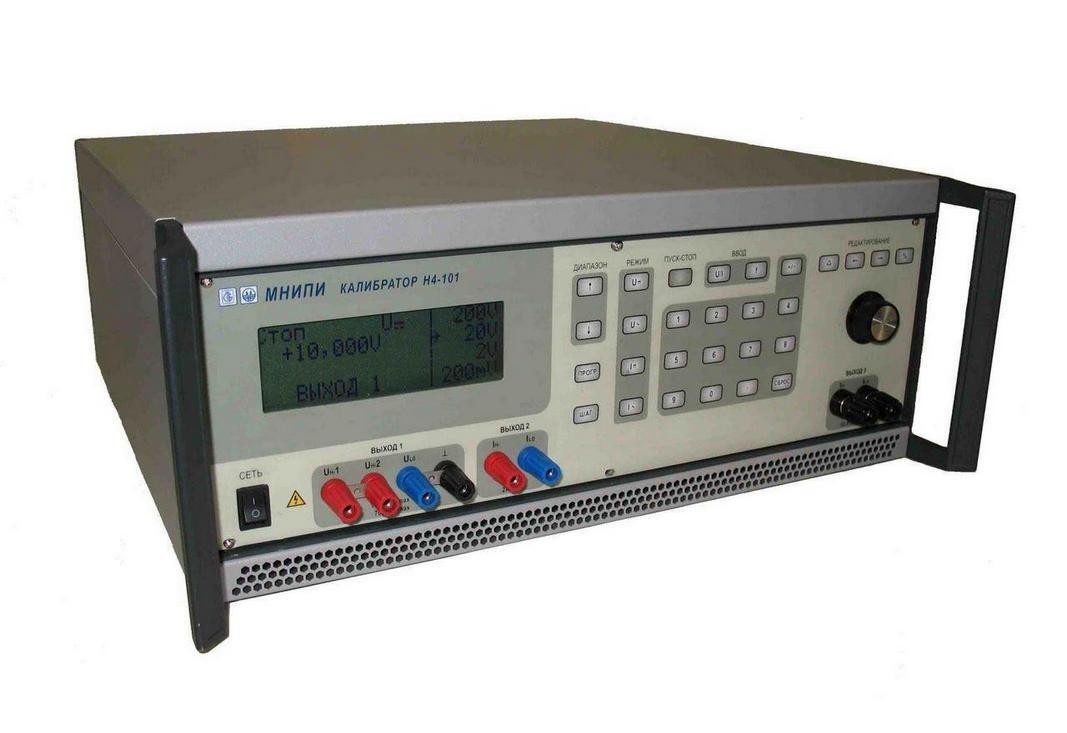

Н4-101 - Калибратор универсальный

Калибратор Н4-101 обеспечивает воспроизведение напряжения постоянного тока от 50 мкВ до 1000 В на пяти диапазонах с конечными значениями Uк 200 мВ; 2; 20; 200; 1000 В. Пределы допускаемой основной погрешности и основные параметры калибратора приведены в таблице

=Uк	Диапазон воспроизведения в значениях устанавливаемой шкалы	Пределы допускаемой основной погрешности ± (% от U + % от Uк)	Максимальный ток нагрузки, мА	Напряжение шумов и пульсаций, мВ, не более
200 мВ	± (000,05 - 200,00) мВ	0,03 + 0,005	10	1
2 В	± (0,0010 - 2,0000) В	0,02 + 0,003	10	2
20 В	± (00,010 - 20,000) В	0,02 + 0,003	10	2
200 В	± (001,00 - 200,00) В	0,03 + 0,003	5	150
1000 В	± (0010,0 - 1000,0) В	0,05 + 0,006	5	250

Калибратор Н4-101 обеспечивает воспроизведение напряжения переменного тока синусоидальной формы от 1 мВ до 750 В на пяти диапазонах с конечными значениями Uк 200 мВ; 2; 20; 200; 750 В. Пределы допускаемой основной погрешности и основные параметры калибратора приведены в таблице

~Uк	Диапазон воспроизведения в значениях устанавливаемой шкалы	Пределы допускаемой основной погрешности ± (% от U + % от Uк)	Максимальный ток нагрузки, мА	Емкость нагрузки, пФ, не более	Коэффициент гармоник, %, не боллее
200 мВ	± (000,05 - 200,00) мВ	0,20 + 0,05	10	1	0,25
2 В	± (0,0010 - 2,0000) В	0,15 + 0,02	10	2	0,25
20 В	± (00,010 - 20,000) В	0,15 + 0,02	10	2	0,25
200 В	± (001,00 - 200,00) В	0,20 + 0,03	5	150	0,5
1000 В	± (0010,0 - 1000,0) В	0,20 + 0,08	5	250	0,5

Калибратор Н4-101 обеспечивает воспроизведение силы постоянного тока в диапазоне от 0,05 мкА до 50 А на шести диапазонах с конечными значениями Iк 200 мкА; 2; 20; 200 мА; 2; 50 А. Пределы допускаемой основной погрешности и основные параметры калибратора в зависимости от диапазона приведены в таблице.

=Iк	Диапазон воспроизведения в значениях устанавливаемой шкалы	Пределы допускаемой основной погрешности ± (% от I + % от Iк)	Максималь- ное напряжение на нагрузке, В	Напряжение шумов и пульсаций при максимальном напряжении на нагрузке, мВ, не более
200 мкА	± (000,05 - 200,00) мкА	0,05 + 0,005	5	-
2 мА	± (0,0010 - 2,0000) мА	0,05 + 0,005	5	-
20 мА	± (00,010 - 20,000) мА	0,05 + 0,005	5	-
200 мА	± (000,10 - 200,00) мА	0,05 + 0,005	5	-
2 А	± (0,0010 - 2,0000) А	0,05 + 0,005	5	10
50 А	± (01,000 - 50,000) А	0,15 + 0,010	1	10

Калибратор Н4-101 обеспечивает воспроизведение силы переменного тока синусоидальной формы от 10 мкА до 50 А на пяти диапазонах с конечными значениями Iк 2; 20; 200 мА; 2; 50 А. Пределы допускаемой основной погрешности и основные параметры калибратора в зависимости от диапазона приведены в таблице.

~Iк	Диапазон воспроизведения в значениях устанавливаемой шкалы	Пределы допускаемой основной погрешности ± (% от I + % от Iк)	Максимальное напряжение на нагрузке, В	Коэффициент гармоник, %, не более
2 мА	(0,010 - 2,000) мА	0,15 + 0,03	3,0	0,25
20 мА	(01,0 0 - 20,00) мА	0,15 + 0,03	3,0	0,25
200 мА	(010,0 - 200,0) мА	0,15 + 0,03	3,0	0,25
2 А	(0,100 - 2,000) А	0,20 + 0,03	3,0	0,3
50 А	(01,00 - 50,00) А	0,20 + 0,03	0,7	1,0

Погрешность и коэффициент гармоник на диапазоне 50 А гарантируются в частотном диапазоне от 45 до 1000 Гц. В диапазонах 40 - 45 Гц; 1000 – 2500 Гц калибратор является источником тока.

Калибратор воспроизводит напряжение переменного тока и силу переменного тока в диапазоне частот от 40 до 2500 Гц с дискретностью 1 Гц. Погрешность установки частоты не превышает ± 1 % от установленного значения.

Калибратор обеспечивает обмен информацией по последовательному асинхронному интерфейсу типа СТЫК С2 в соответствии с ГОСТ 18145-81. Скорости обмена информацией 19200 и 57600 бит/с.

Общие характеристики
Питание	Сеть (230 ± 23) В, (50 ± 0,5) Гц
Потребляемая мощность	550 В · А
Габариты (HxWxD)	540х465х184 мм
Масса	20 кг
Условия эксплуатации: Рабочая температура	10°С...+35°С
