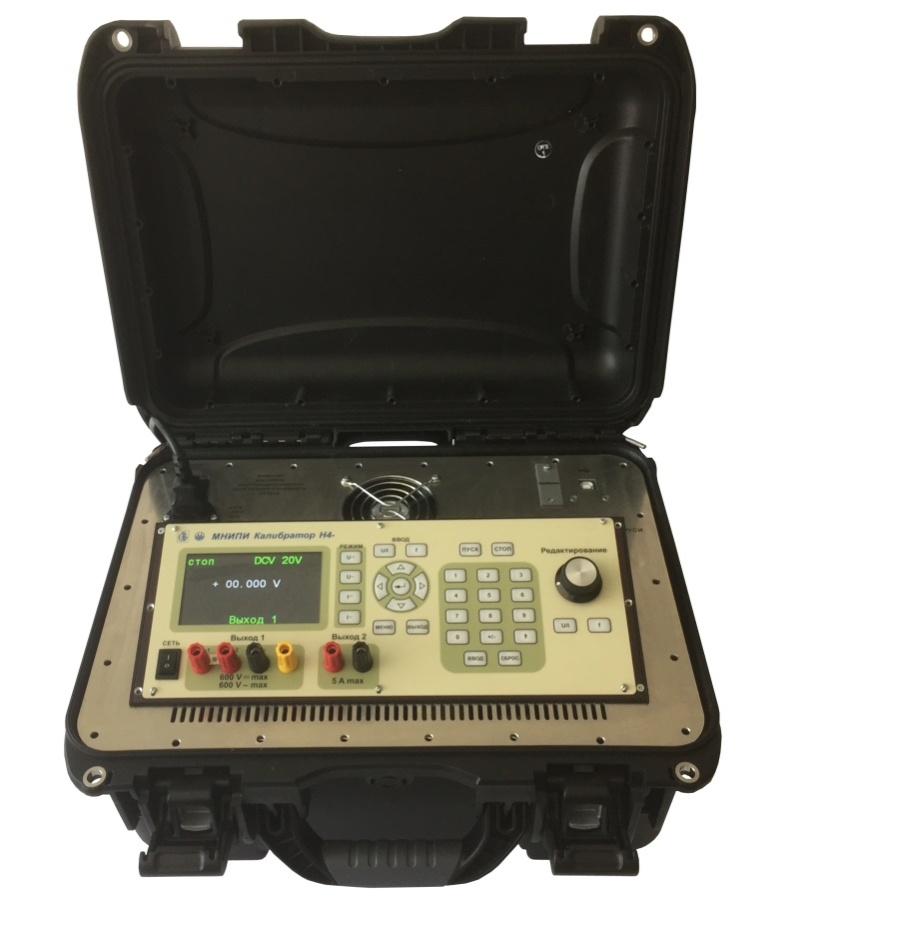

Н4-301/1 - Калибратор универсальный

Наименование диапазона, Uk	Диапазон воспроизведения в значениях устанавливаемой шкалы	Пределы допускаемой основной погрешности, %	Максимальный ток нагрузки, мА	Напряжение шумов и пульсаций, мВ, не более
200 мВ	±(000,05 - 200,00) мВ	±(0,07 от U + 0,01 от Uк)	10	1
2 В	±(0,0010- 2,0000) В	±(0,05 от U + 0,005 от Uк)	10	2
20 В	±(00,010 - 20,000) В	±(0,05 от U + 0,005 от Uк)	10	2
200 В	±(001,00 - 200,00) В	±(0,07 от U + 0,01 от Uк)	5	150
600 В	±(0010,0 - 0600) В	±(0,1 от U + 0,02 от Uк)	5	250
где U - значение измеряемого напряжения, Uк - конечное значение диапазона измерений.

Диапазоны воспроизведения напряжения переменного тока, диапазоны частот и пределы допускаемой основной погрешности

Наименование диапазона, Uk	Диапазон воспроизведения в значениях устанавливаемой шкалы	Диапазон частот	Пределы допускаемой основной погрешности, %	Макси мальный ток нагрузки, мА	Емкость нагрузки, пФ, не более	Коэффициент нелинейных искажений %, не более
200 мВ	(001,0-200,0) мВ	от 20 Гц до 20 кГц	±(0,15 от U + 0,02 от Uк)	10	1000	0,25
200 мВ	(001,0-200,0) мВ	св. 20 до 40 кГц вкл.	±(0,2 от U + 0,1 от Uк)	10	1000	0,25
2 В	(0,100-2,000) В	от 20 Гц до 20 кГц	±(0,15 от U + 0,02 от Uк)	10	1000	0,25
2 В	(0,100-2,000) В	св. 20 до 40 кГц вкл.	±(0,2 от U + 0,1 от Uк)	10	1000	0,25
20 В	(01,00-20,00) В	от 20 Гц до 20 кГц	±(0,15 от U + 0,02 от Uк)	10	1000	0,25
20 В	(01,00-20,00) В	св. 20 до 40 кГц вкл.	±(0,2 от U + 0,1 от Uк)	10	1000	0,25
200 В	(010,0 -200,0) В	от 40 Гц до 1 кГц	±(0,2 от U + 0,05 от U к)	5	330	0,5
600 В	(0100-0600) В	от 40 Гц до 1 кГц	±(0,2 от U + 0,05 от U к)	5	330	0,5
где U - значение измеряемого напряжения, Uк - конечное значение диапазона измерений.

Диапазоны воспроизведения силы постоянного тока и пределы допускаемой основной погрешности

Наимено- вание диапазона, Iк	Диапазон воспроизведения в значениях устанавливаемой шкалы	Пределы допускаемой основной погрешности, %		Максимальное напряжение на нагрузке, В		Напряжение шумов и пульсаций при максимальном напряжении на нагрузке, мВ, не более
		Н4-301	Н4- 301/1	Н4-301	Н4-301 /1	Н4-301	Н4-301 /1
200 мкА	±(001,00- 200,00) мкА	±(0,1 от I + 0,02 от Iк)		3		-
2 мА	±(0,0010-2,0000) мА	к)		3		-
20 мА	±(00,010 -20,000) мА	±( 0,1 от I + 0,01 от Iк)		3		-
200 мА	±(000,10- 200,00) мА	±(0,1 от I + 0,01 от Iк)		3		-
2 А	±(0,0010 -2,0000) А	±(0,1 от I + 0,02 от Iк)	-	3	-	10	-
5 А	±(0,0010 - 5,0000) А	±(0,1 от I + 0,02 от Iк)	-	2	-	10	-
где I - значение измеряемой силы тока,Iк - конечное значение диапазона измерений.

Диапазоны воспроизведения силы переменного тока, диапазоны частот и пределы допускаемой основной погрешности

Наименование диапазона, Iк	Диапазон воспроизведения в значениях устанавливаемой шкалы 20 Гц -1 кГц	Пределы допускаемой основной погрешности, %		Максимальное напряжение на нагрузке, В		Коэффициент нелинейных искажений %, не более
		Н4-301	Н4-301 /1	Н4-301	Н4-301 /1	Н4-301	Н4-301 /1
200 мкА	(010,0 -200,0) мкА	(0,15 от I + 0,05от Iк)		3,0		-
2 мА	(0,100 - 2,000) мА	(0,15 от I + 0,05 от Iк)		3,0		-
20 мА	(01,00 -20,00) мА	от Iк)		3,0		-
200 мА	(010,0 -200,0) мА	от Iк)		3,0		0,25
2 А	(0,100-2,000) А	± (0,15 от I + 0,05 от Iк)	-	3,0	-	0,25	-
5 А	(1,000- 5,000) А	± (0,15 от I + 0,05 от Iк)	-	2,0	-	1,0	-
где I - значение измеряемой силы тока,Iк - конечное значение диапазона измерений.

Прочие характеристики

Питание от сети переменного тока
- напряжение	230±23В
- частота	50±0,5Гц
Потребляемая мощность, не более
- Н4-301	100В×А
- Н4-301/1	60В×А
Масса, не более	10кг
Габариты, не более
- Н4-301	420×342×184,5мм
- Н4-301/1	428×327×235мм
Диапазон нормальных рабочих условий	от плюс 15°С до плюс 25°С
Диапазон рабочих условий применения	от минус 10°С до плюс 50°С
Степень защиты оболочки по ГОСТ 14254-2015	IP20
Наработка на отказ, не менее	15000ч
