Особенности

Набор ВЧ мер сопротивления от 10 Ом до 10 кОм для калибровки измерителей RLC с тест-сигналом до 100 МГц.

• Диапазон сопротивлений 10…1000 Ом
• Очень слабая зависимость от частоты
• Диапазон частот до 100 МГц
• Калибровка в широком диапазоне частот

LCR-метры

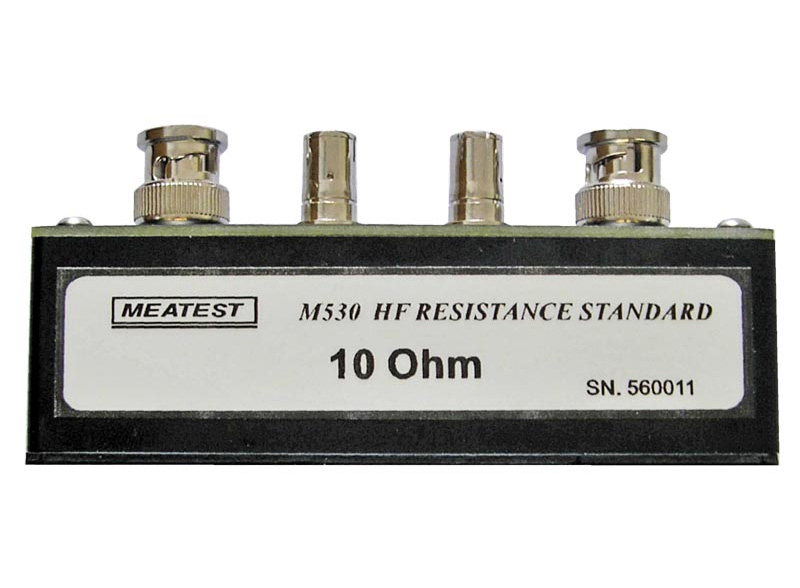

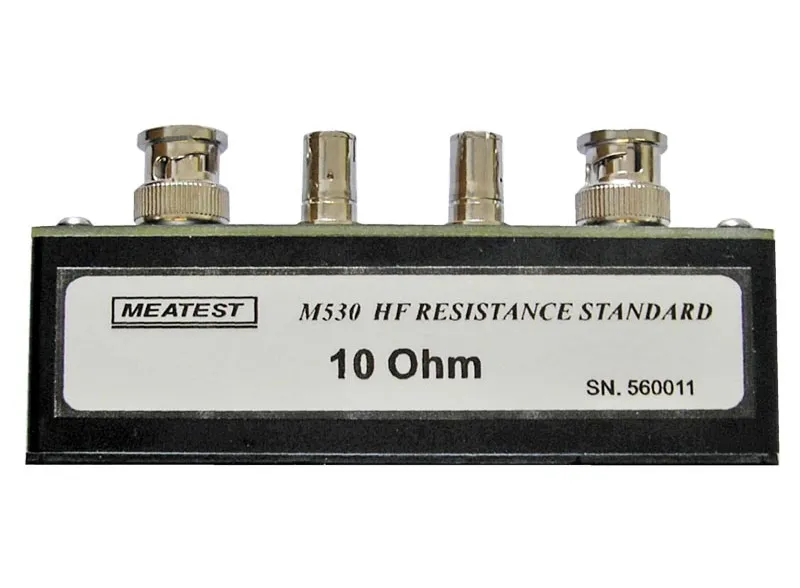

Меры сопротивления специально предназначены для калибровки LCR-метров в диапазоне от постоянного тока до 100 МГц. Мера сопротивления имеет четыре коаксиальных разъема типа BNC. Широкий рабочий диапазон частот достигается за счет использования технологии проектирования высокочастотных схем на базе полосковых линий. 4x2-полюсная схема подключения с расстоянием между клеммами 22 мм обеспечивает возможность прямого подключения к испытуемым устройствам (ИУ) без использования измерительных проводов.

Меры сопротивления выпускаются с номиналами 10, 50, 100, 500, 1000 Ом и допуском 1%, а также в вариантах эталонной разомкнутой цепи (OPEN) и короткозамкнутой цепи (SHORT) для облегчения компенсации нуля.

Зависимость от частоты

Рабочий диапазон частот мер сопротивления зависит от номинального сопротивления и требуемого максимального отклонения.

Нагрузочные параметры

Максимальная электрическая мощность, рассеиваемая мерами сопротивления, ограничена ввиду малого размера резистивных сегментов.

Постоянная времени

Чрезвычайно малое значение постоянной времени мер сопротивления обусловлено применением специальной технологии проектирования высокочастотных схем и радиочастотных резистивных сегментов. Значение постоянной времени мер сопротивления находится в диапазоне от 10-10 до 10-11 с.

Температурный коэффициент

Типичное значение температурного коэффициента мер сопротивления составляет 0,2 ppm/°C для номиналов 10, 50, 100 Ом и 15 ppm/°C для номиналов 500 и 1000 Ом.
