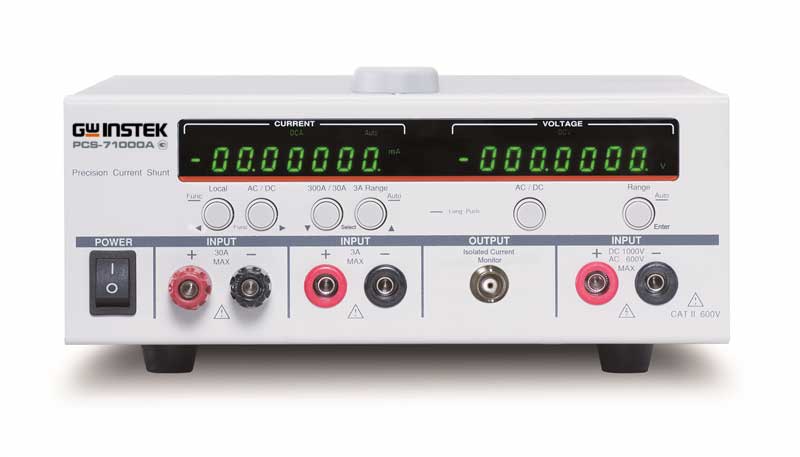

Токовый шунт GW Instek PCS-71000A - это комбинированное прецизионное устройство лабораторного назначения типа "три в одном". Помимо пяти встроенных мер сопротивления разных номиналов для токовых измерений от 30 мА до 300 А, прибор оснащен двумя встроенными измерителями с 6,5-разрядными индикаторами для контроля приложенного напряжения и силы протекающего тока.

У модели с индексом "A" вместо выхода "Current Monitor" под соединители типа "банан", на передней панели установлен высокочастотный разъем с BNC-коннектором.

Сфера применения

Прибор может использоваться в системах постоянного и переменного тока, для переключения режимов предусмотрены кнопки AC/DC. Поддержка высоких частот до 10 кГц и TrueRMS-метод замеров позволяют использовать токовый шунт GW Instek PCS-71000A в ходе испытаний прецизионного электротехнического и энергетического оборудования, когда необходимо регистрировать токовую динамику при коротком замыкании, переходных процессах и т.п.

Особенности

Цифровые индикаторы интегрированных вольтметра и амперметра отображают информацию одновременно для удобства интерпретации результатов. Допускается подключение внешних измерителей через соответствующие разъемы.

Устройство подходит для проверки систем питания и оборудования с подключением к промышленным сетям: предел измерения интегрированного вольтметра составляет 600 В постоянного или 1000 В переменного тока.

В зависимости от номинала измеряемой силы тока можно использовать 3- или 30-амперный входы, которые размещены на передней панели. 300-амперный терминал под болтовое соединение вынесен на заднюю панель корпуса GW Instek PCS-71000A.

Преимущества

• Поддержка дистанционного управления – электронный токовый шунт снабжен интерфейсами GPIB и USB, что позволяет использовать его в составе измерительно-испытательных систем, реализуя функции автоматизированного тестирования.
• Компактное исполнение с половинной шириной корпуса типоразмера 19″ экономит место на рабочем столе, а при установке в стойку дает возможность размещать два однотипных прибора рядом.
• Упрощенная настройка – коммутация токопроводящих эталонных мер на 30, 300 мА и 3 А с измерительной цепью производится программно, с возможностью ручной либо автоматической установки рабочего режима.
