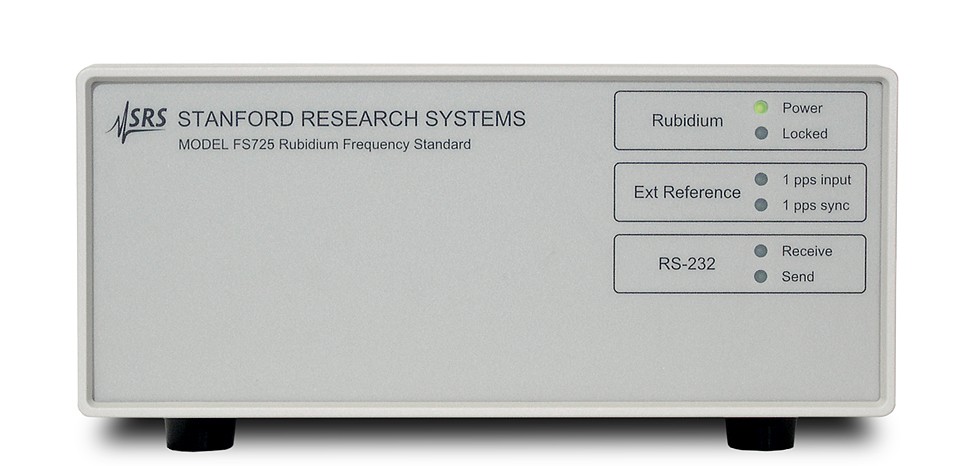

FS725 - рубидиевый стандарт частоты

Описание
Характеристики
Комплектация

Рубидиевый стандарт частоты, погрешность частоты за 1 год не более ±5*10-10, выходы 1 Гц, 5 и 10 МГц, вход внешней синхронизации 1 Гц, интерфейс RS-232 и ПО для подстройки частоты по ПК.

Возможность встраиваемой опции 02 - 12 дополнительных выходов.

Стандарты частоты рубидиевые FS 725 предназначены для формирования высокостабильных, высокоточных по частоте спектрально чистых синусоидальных сигналов частотой 5 и 10 МГц и импульсных сигналов частотой 1 Гц и применяются для проведения время- частотных измерений на объектах промышленности.

Принцип действия приборов основан на автоподстройке частоты рубидиевого генератора к частоте спектральной линии квантового перехода атомов рубидия.

Функционально приборы состоят из рубидиевого тактового генератора. В приборах имеются следующие интерфейсы: разъемы выходных синусоидальных сигналов 5, 10 МГц и импульсных сигналов 1 Гц, разъем для подключения питания от сети переменного тока 220 В.

Параметр	Значения
ПАРАМЕТРЫ ВЫХОДА
Выходные частоты	5 и 10 МГц (синус), 1 Гц импульс длительностью 10 мкс
Амплитуда	0,5 В ± 10% на нагрузке 50 Ом для частот 5 и 10 МГц 2,5 В на нагрузке 50 Ом для частоты 1 Гц
Фазовые шумы	<-130 дБн/Гц (отстройка 10 Гц) <-130 дБн/Гц (отстройка 10 Гц) <-130 дБн/Гц (отстройка 10 Гц) <-130 дБн/Гц (отстройка 10 Гц)
Гармонические искажения	<-60 дБн
Негармонические искажения	<-100 дБн (в полосе 100 кГц)
ПОГРЕШНОСТЬ
Погрешность	±5x10^-11 (при выпуске из производства) ±5x10^-11 (за месяц) ±5x10^-10 (за 1 год) ±5x10^-9 (за 20 лет, типично)
Кратковременная нестабильность	<2×10^-11 (за 1 с) <2×10^-11 (за 1 с) <2×10^-12 (за 100 с)
Воспроизводимость от включения к включению	±5x10^-11
Диапазон подстройки	±2x10^-9 (внешним постоянным напряжением от 0 до 5 В) ±5x10^-7 (по RS-232)
Время прогрева	7 минут до достижения погрешности 1×10^-9
ПАНЕЛИ УПРАВЛЕНИЯ
Индикация передней панели	Питание, захват частоты по рубидиевому источнику, 1 Гц вход и выход, работа по RS-232
Разъемы на задней панели	Подстройка частоты, вход 1 Гц, выход 10 МГц (2 штуки), выход 5 МГц, выход 1 Гц, RS-232, реле ошибки, захвата внутренней частоты и внешней синхронизации
Дополнительные опциональные выходы	Плата расширения: 4 выхода 10 МГц, 1 выход 5 МГц, 1 выход 1 Гц Возможна одновременная установка до 3-х плат расширения
ОБЩИЕ ДАННЫЕ
Условия применения	Температура от +10 до +40 °C
Напряжение питания	115 / 230 В; 50 / 60 Гц
Габаритные размеры	216 х 89 х 330 мм
Масса	3,6 кг

№	Наименование	Количество
1.	Стандарт частоты рубидиевый FS725	1
2.	Шнур питания	1
3.	Руководство по эксплуатации	1
4.	Программное обеспечение	1
