Pendulum 6689 - Высокостабильный стандарт частоты

Описание
Характеристики
Комплектация

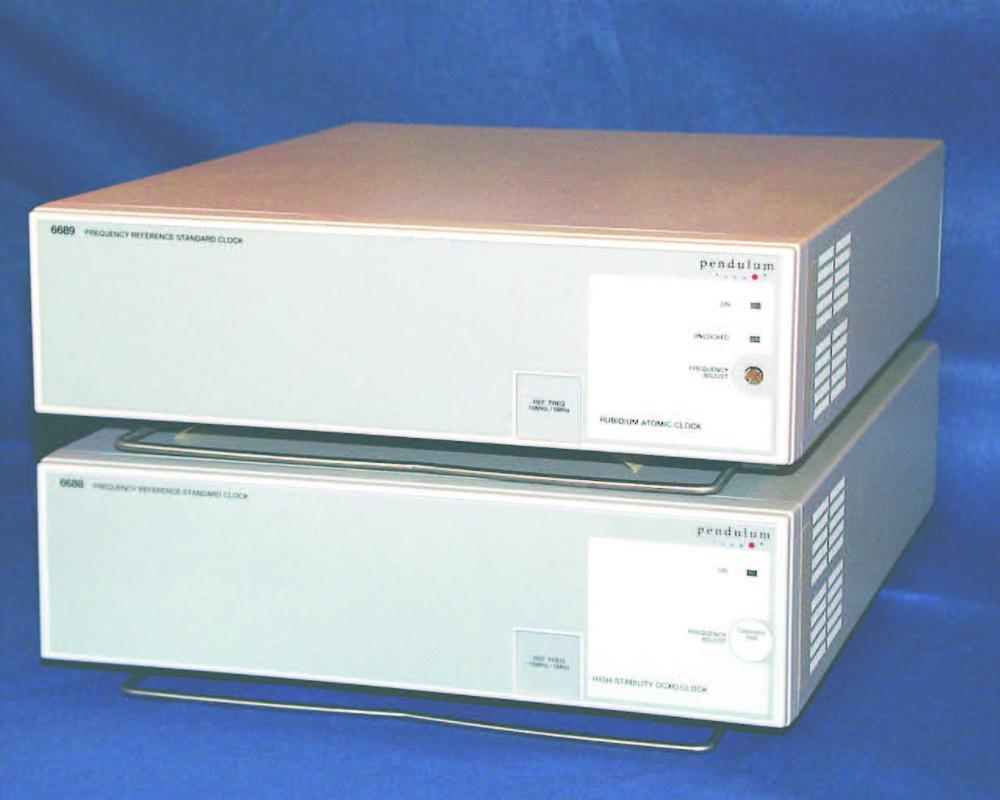

Источники опорной частоты фирмы Pendulum, модель 6689 с рубидиевым опорным генератором и модель 6688 с высокостабильным термостабилизированным опорным генератором, разработаны для применения в тестовых системах, где необходим высокостабильный источник опорной частоты, к которому требуется подсоединять несколько приборов или тестеров.
Источники опорной частоты подходят также для использования в калибровочных лабораториях для калибровки различных приборов, например, частотомеров и синтезаторов частоты.
Рубидиевый стандарт частоты 6689 может быть использован в качестве первичного лабораторного источника опорной частоты, так как его уход частоты, обусловленный старением, составляет менее 0,001 ppm за 10 лет.

Особенности приборов Pendulum 6688 и 6689

Рубидиевый или высокостабильный термостабилизированный источник опорной частоты
5 выходов 10 МГц, 1 выход
5 МГц в стандартной конфигурации
Опциональное исполнение 10 выходов 10 МГц
Старение 0,001 ppm за 10 лет (рубидиевый стандарт)
Идеальны для применения в телекоммуникационных тестовых системах и калибровочных лабораториях

Опции:
Опция 70: 5 дополнительных выходов 10 МГц Опция 22: Набор для монтажа на стойке 19” Опция 27: Футляр для переноски
Варианты моделей для заказа:
6688/011: Стандартная модель, термостабилизированный генератор, выходы: 5 x 10 МГц и 1 x 5 МГц 6688/021: Стандартная модель, термостабилизированный генератор, с опцией 70, выходы: 10 x 10 МГц и 1 x 5 МГц 6689/011: Стандартная модель, рубидиевый генератор, выходы: 5 x 10 МГц и 1 x 5 МГц 6689/021: Стандартная модель, рубидиевый генератор, с опцией 70, выходы: 10 x 10 МГц и 1 x 5 МГц

Параметры	Значения
Выходы опорной частоты
Стандартная модель	5 x 10 МГц, 1 x 5 МГц, синус, > 0.6 В rms, 50 Ом
С опцией 70	10 x 10 МГц, 1 x 5 МГц, синус, > 0.6 В rms, 50 Ом
Стабильность частоты
Старение/месяц	6688 (термостаб.): 3х10^-9 6689 (рубидиевый): 5х10^-11
Старение/год, /10 лет	6688 (термостаб.): 2х10^-8 (1 год) 6689 (рубидиевый): 1х10^-9 (10 лет)
Влияние температуры (0… +50 °C)	6688 (термостаб.): 2,5х10^-9 6689 (рубидиевый): 3х10^-10
Кратковременная стабильность (Девиация Аллана)	6688 (термостаб.): 5х10^-12, Т=10с 5х10^-12, Т=1с 6689 (рубидиевый): 1х10^-11, Т=10с 3х10^-11, Т=1с
Стабильность после прогрева	6688 (термостаб.): 5х10^-9 за 10 минут 6689 (рубидиевый): 4х10^-10 за 11 минут
Общие характеристики
Диапазон рабочих температур	0… +50 °C
Питание	90 В - 264 В, 47 Гц – 63 Гц
Потребляемая мощность	6688: < 20 Вт при прогреве, < 7 Вт при непрерывной эксплуатации 6689: < 70 Вт при прогреве, < 30 Вт при непрерывной эксплуатации
Габаритные размеры	315 x 86 x 395 мм
Масса	4.8 кг (нетто), 7.8 кг (в упаковке)

Наименование	Количество
Pendulum 6689 - Высокостабильный стандарт частоты	1
Шнур питания	1
Руководство по эксплуатации	1
