Назначение широкополосного усилителя мощности АКИП-3602/7:

Усилители мощности сигналов серии АКИП-3602 предназначены для мощных РЧ систем генерации непрерывных синусоидальных колебаний (CW) или импульсных сигналов (Pulse), таких как 5G, LTE, WIFI и других систем беспроводной связи, а также для задач тестирования ЭМС (EMC).

Усилители также могут быть использованы в измерительных приложениях для коммерческих, оборонных и промышленных телекоммуникационных систем.

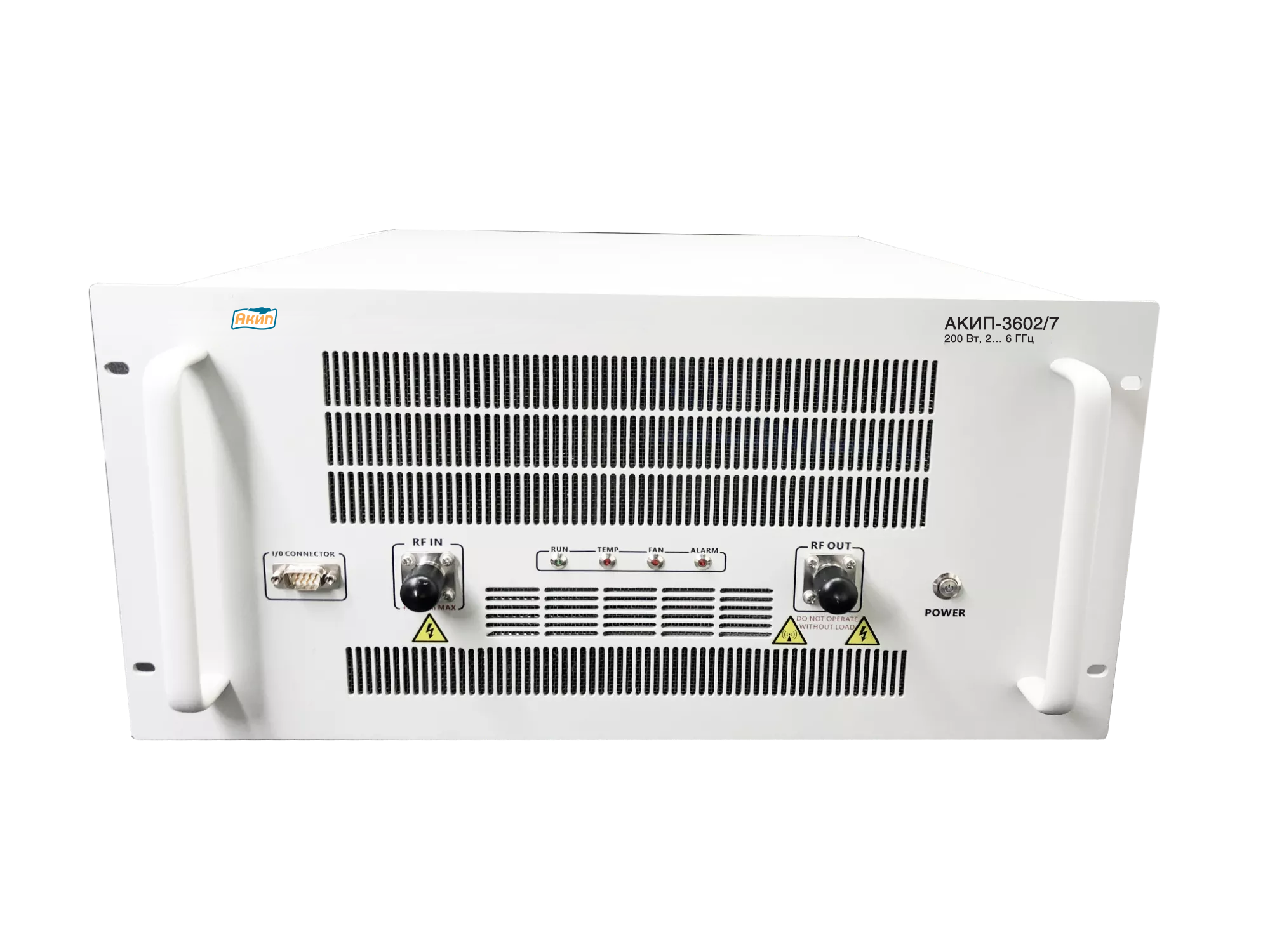

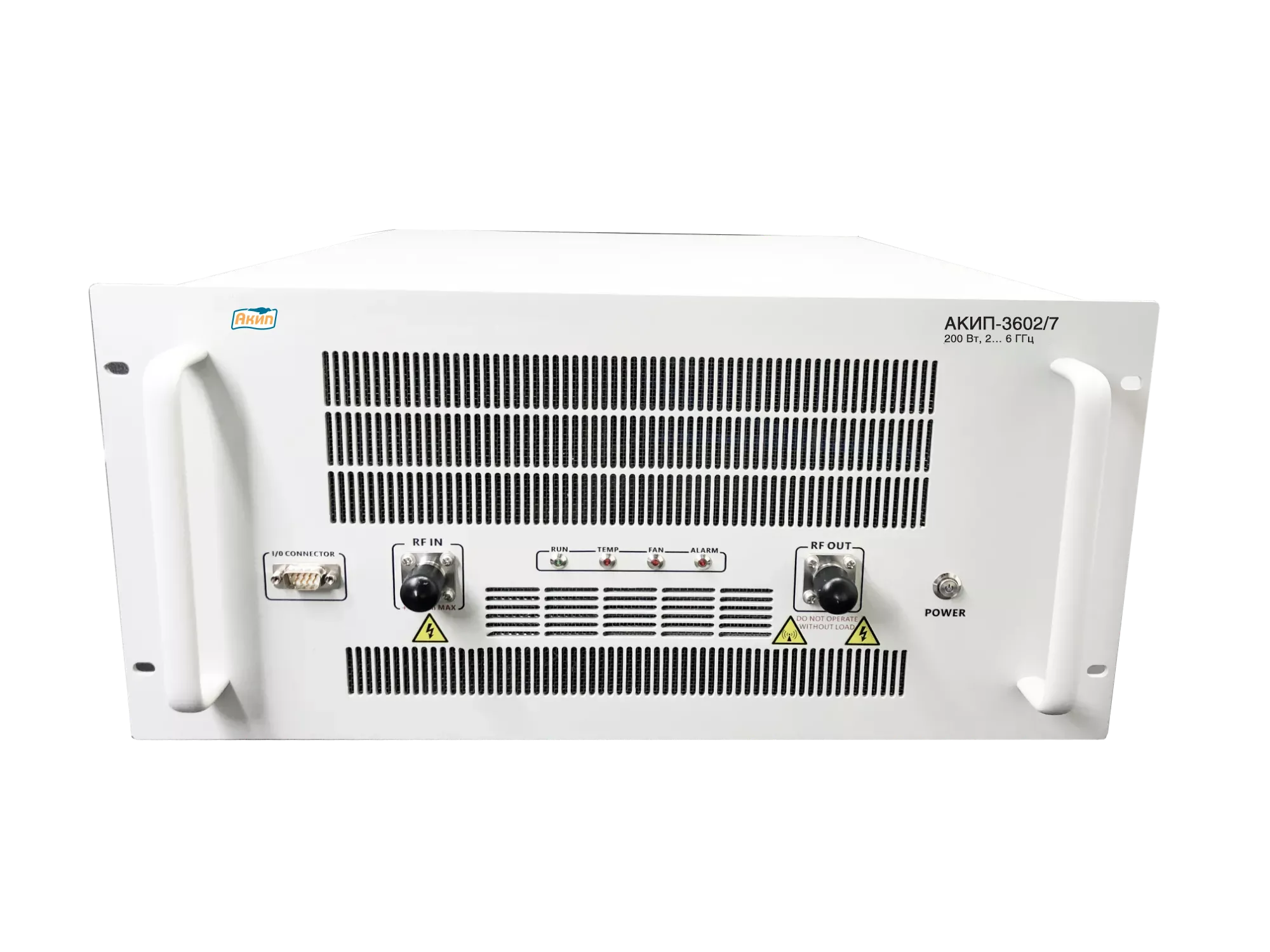

Описание широкополосного усилителя мощности АКИП-3602/7:

Базовая линейка продуктов серии АКИП-3602 включает в себя 7 модификаций широкополосных усилителей мощности (Broadband Power Amplifier), имеющих форм-фактор для монтажа в стойку (Rack-mount subsystem). Новинки поддерживают приложения радиочастотного моделирования и электронного дизайна компонентов в диапазоне частот от 700 МГц до 18 ГГц, имеют высокую плотность мощности, современный дизайн стоечного исполнения и оптимальные технические характеристики.

Модификации серии представляют собой корпусной широкополосный мощный усилитель с современной GaN технологией проектирования. Реализован встроенный микропроцессорный контроль от внешнего ПК в оболочке управляющего софта и мониторинг с функциями защиты.

В зависимости от модификации выходная мощность варьируется в диапазоне от 40 Вт до 200 Вт.

Особенности широкополосного усилителя мощности АКИП-3602/7:

·       Минимальный входной уровень -10 дБм;

·       Уровень 2-й гармоники -15 дБс;

·       Уровень 3-й гармоники -15 дБс;

·       Неравномерность усиления ±1,5 дБ.
