BBL200 - Широкополосный усилитель от 9 кГц до 225 МГц

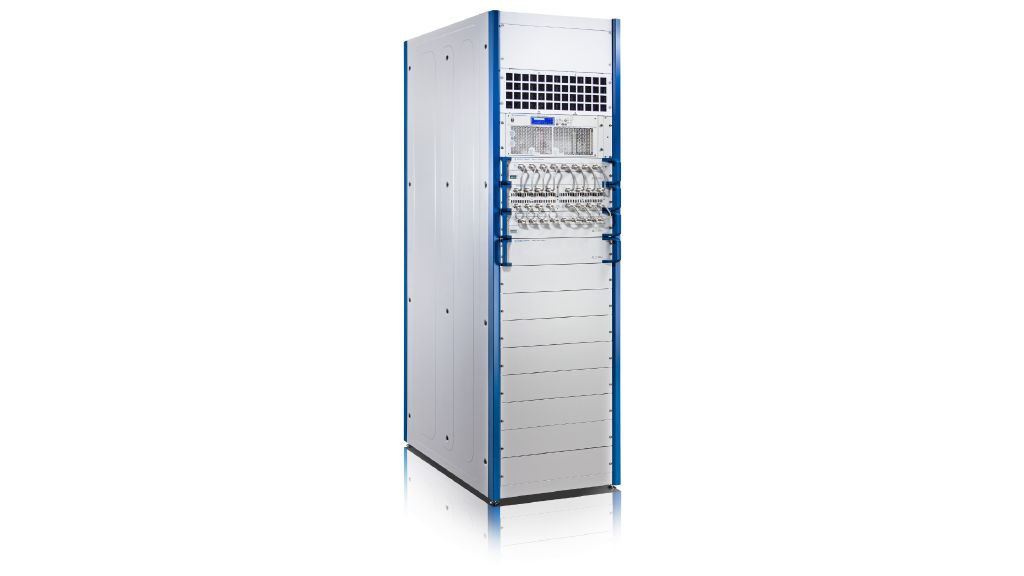

Широкополосные усилители BBL200, работающие в диапазоне от 9 кГц до 225 МГц, открывают доступ к приложениям, которые требуют создания полей высокой напряженности и поддержки высоких уровней мощности на ВЧ. В частности, в области испытаний на ЭМС они полностью удовлетворяют требованиям, приводимым в соответствующих стандартах, а также накладываемым физическими характеристиками используемых антенн. Сюда входят выдающиеся рабочие характеристики в точке компрессии 1 дБ и высокая устойчивость к рассогласованию. Усилители предназначены для непрерывной работы и вырабатывают постоянную мощность даже в условиях рассогласования.

Современные и надежные ВЧ тракты, реализованные исключительно на полупроводниковых элементах, обладают целым рядом преимуществ. Достаточный запас по мощности и высокоэффективный контроль всех динамических параметров усилителя являются ключом к бесперебойной работе на высоких уровнях ВЧ мощности.

Широкополосные усилители BBL200 оснащены системой жидкостного охлаждения, что обеспечивает их компактность и относительно бесшумную работу. Насосы, компрессионные резервуары и компоненты усилителя располагаются в стойке; отдельного размещения требует лишь компактный теплообменник. Преимущество такого подхода заключается в том, что значительная доля отводимого тепла может быть рассеяна вне помещения с усилителем. Все компоненты систем жидкостного охлаждения уже много лет используются в телевещательных передатчиках высокой мощности по всему миру, что говорит о высочайшей надежности применяемых технических решений.

Модульная структура семейства усилителей BBL200 обеспечивает, в частности, простоту извлечения модулей усилителя. Система жидкостного охлаждения не создает проблем при замене модулей усилителя. Автоматически соединяемые и запираемые затворы гарантируют полную гидроизоляцию даже в процессе технического обслуживания и ремонта.

Постоянный мониторинг всех параметров работы усилителя обеспечивает максимальную устойчивость и надежность. Пользовательский интерфейс (клавиши и небольшой графический дисплей на лицевой панели базового блока усилителя или более удобный и информативный - графический веб-интерфейс) обеспечивает эффективное управление усилителем, а поддержка интерфейсов дистанционного управления LAN и GPIB позволяет интегрировать усилитель в состав автоматизированной лаборатории или иной системы.

Ключевые факты:

Диапазон частот от 9 кГц до 250 МГц
Выходная мощность на уровне 3000 Вт, 5000 Вт или 10000 Вт с точкой компрессии 1 дБ
Допуск по рассогласованию 100 %
Подходит для амплитудной, частотной, фазовой, импульсной модуляции, а также модуляции OFDM
Компактное и бесшумное устройство с жидкостным охлаждением

Опции:

Однодиапозонные усилители мощности BBL200
BBL200-A3000	3000 Вт, жидкостное охлаждение, 31 HU (стоечная модель)
BBL200-A5000	5000 Вт, жидкостное охлаждение, 42 HU (стоечная модель)
BBL200-A10000	10000 Вт, жидкостное охлаждение, 2 × 42 HU (стоечная модель)
Дополнительное оборудование и расширения
BBA-B101	Дистанционное управление через GPIB
BBA-B132	Защита входа от постоянной составляющей (N)
BBL-B140	Контрольные ВЧ-порты прямой/отраженной мощности (N), разъем в нижней части задней панели для моделей на 3000 и 5000 Вт
BBL-B140	Контрольные ВЧ-порты прямой/отраженной мощности (N), разъем в нижней части задней панели для модели на 10000 Вт, разъем на крыше стойки для всех моделей
BBL-B141	Контрольные ВЧ-порты регистрации прямой и отраженной мощности (N)
BBL-B160	Интерфейс входа/выхода для управления SCPI-командами
ZR1-RW01	Колеса для стойки

Данные о ВЧ-сигналах
Диапазон частот		От 9 кГц до 225 МГц, мгновенно
Номинальная выходная нагрузка		50 Ω
Номинальная мощность		3000 Вт (64,8 дБмВт), 5000 Вт (67 дБмВт), 10 000 Вт (70 дБмВт)
Возможность модуляции		АМ, ЧМ, ФМ, ФМ
Номинальное усиление по мощности	Модель на 3000 Вт	68,2 дБ
	Модель на 5000 Вт	70,4 дБ
	Модель на 10 000 Вт	73,4 дБ
Равномерность усиления		±3,0 дБ
Диапазон регулировки усиления		> 15 дБ
Гармоники	Модель на 3000 Вт От 9 кГц до 110 МГц при 3000 Вт От 110 до 225 МГц при 2800 Вт	<–20 дБн
	Модель на 5000 Вт От 9 кГц до 110 МГц при 5000 Вт От 110 до 225 МГц при 3500 Вт	<–20 дБн
	Модель на 10000 Вт От 9 кГц до 110 МГц при 10000 Вт От 110 до 225 МГц при 8000 Вт	<–20 дБн
Паразитные	отстройка от несущей > 100 кГц, начиная с 1 МГц	–80 дБн (ном.), макс. –70 дБн
Коэффициент шума	при максимальном усилении
	От 5 кГц до 50 МГц	< 16,0 дБ (ном.)
	От 50 до 225 МГц	< 9,0 дБ (ном.)
Номинальный входной импеданс		50 Ω
Уровень входного сигнала для номинальной выходной мощности		–3,4 дБмВт
КСВН на входе	в 50 Ω	макс. 2:1
Максимальный уровень входного сигнала	ВЧ	+5 дБмВт
	Пост. ток	0 В
Номинальный выходной импеданс		50 Ω
Номинальная выходная мощность в прямом направлении	при КСВН < 6:1	непрерывно, без возврата сигнала
	при КСВН > 6:1	непрерывно, с постепенным возвратом сигнала прибл. до 50 % выходной мощности, в зависимости от о импеданса нагрузки
Защита выхода по рассогласованию, КСВН		100 %, без повреждения
Контрольные ВЧ-сигналы и обнаруженные контрольные ВЧ-сигналы
Коэффициент связи контрольных ВЧ-сигналов	контрольные порты ВЧ-сигналов, в прямом направлении и отраженных; дополнительно	прибл. 70 дБ (подробнее см. в протоколе испытаний)
Уровень обнаруженных контрольных сигналов	контрольные порты для обнаруженных сигналов, в прямом направлении и отраженных; дополнительно	до 3,0 В пост. тока (подробнее см. в протоколе испытаний)
Механические характеристики системы усилителей
Габариты	стоечная конфигурация, Ш × В × Г, включая ручки, подставки и подъемные скобы
	Модель на 3000 Вт	600 × 1570 × 1100 мм (23,62" × 61,81" × 43,31" )
	Модель на 5000 Вт	600 × 2050 × 1100 мм (23,62" × 80,71" × 43,31" )
	Модель на 10 000 Вт	1200 × 2050 × 1100 мм (47,24" × 80,71" × 43,31" )
Механические характеристики теплообменника
Габариты	Ш × В × Г, включая ручки и подставки
	Модель на 3000 Вт	1241 × 558 × 400 мм (48,86" × 21,97" × 15,75" )
	Модель на 5000 Вт	1125 × 925 × 600 мм (44.29" × 36,42" × 23,62 ")
	Модель на 10 000 Вт	2400 × 1150 × 600 мм (94,49" × 45,27" × 23,62 ")
Разъемы
Соединительная планка на верхней крышке стойки или внизу задней панели	Порт входного ВЧ-сигнала	Гнездо N-типа
	порты для получения отчетов, для ВЧ-сигналов или обнаруженных ВЧ-сигналов	Гнездо N-типа
	Ethernet	RJ-45
	блокировка	WAGO X-COM^®, 7‑контактный, гнездо
	Состояние усилителя	WAGO X-COM^®, 7‑контактный, гнездо
	прозрачный ввод-вывод, дополнительно	2 × WAGO X-COM^®, 7‑контактный, гнездо
Порт выходного ВЧ-сигнала	задняя панель, нижняя часть	Гнездо 1 5/8" EIA
Сетевое питание	задняя панель, нижняя часть
	Модель на 3000 Вт	Шнур питания 5 × 4 мм²
	Модель на 5000 Вт	Шнур питания 5 × 10 мм²
	Модель на 10 000 Вт	Шнур питания 5 × 16 мм²
Подача охлаждающей жидкости		верхняя крышка стойки, задняя панель или полка стойки
Электрические характеристики системы усилителей
Диапазоны номинального рабочего напряжения	Модель на 3000 Вт, модель на 5000 Вт, модель на 10 000 Вт	От 380 до 415 В перем. тока ± 10 %, три фазы с нейтралью (N), от 50 до 60 Гц ± 6 %
	Модель на 3000 Вт, модель на 5000 Вт	От 208 до 240 В перем. тока ± 10 %, три фазы, от 50 до 60 Гц ± 6 %
Номинальный ток	Модель на 3000 Вт, при 230 В, на каждую фазу	<20,5 А
	Модель на 5000 Вт, при 230 В, на каждую фазу	<35 А
	Модель на 10 000 Вт, при 230 В, на каждую фазу	<72 А
Номинальная мощность	Модель на 3000 Вт, ВЧcw = 3000 Вт (СКЗ), КСВН = 1	< 14,2 кВА
	Модель на 5000 Вт, ВЧcw = 5000 Вт (СКЗ), КСВН = 1	< 24 кВА
	Модель на 10 000 Вт, ВЧcw = 10 000 Вт (СКЗ), КСВН = 1	< 50 кВА
Электрические характеристики теплообменника
Диапазон номинального рабочего напряжения		230 В перем. тока ± 10 %, одна фаза, от 50 до 60 Гц ± 6 %
Ток при 230 В	Модель на 3000 Вт	<1,5 А
	Модель на 5000 Вт	<3,5 А
	Модель на 10 000 Вт	<13 А
Потребляемая мощность	Модель на 3000 Вт	< 350 ВА
	Модель на 5000 Вт	< 810 ВА
	Модель на 10 000 Вт	< 3000 ВА
Технические характеристики охлаждения
Охлаждающий контур		замкнутая система охлаждения, автоматическая балансировка давления
Охлаждающая жидкость		39 % объемная доля хладогента Antifrogen^® N (на основе моноэтиленгликоля, воды и антикоррозионных добавок)
Теплообменник,	мощность
	Модель на 3000 Вт	макс. 9,5 кВт
	Модель на 5000 Вт	макс. 15,7 кВт
	Модель на 10 000 Вт	макс. 41 кВт
	объемный расход воздуха
	Модель на 3000 Вт	6200 м³/ч
	Модель на 5000 Вт	5145 м³/ч
	Модель на 10 000 Вт	20100 м³/ч
	тип монтажа	крытый или открытый, напольная установка
Рекомендуемое расстояние между системой усилителей и теплообменником	длина труб	макс. 2 × 20 м
	разница по высоте	макс. 20 м
Шланг системы охлаждения	наружный диаметр
	Модель на 3000 Вт, модель на 5000 Вт	2 × 40 мм (2 × 1,57")
	Модель на 10 000 Вт	2 × 51 мм (2 × 2,0")
	радиус изгиба	280 мм (11 ")
Графический интерфейс пользователя
Локальный дисплей		200 × 48 пикселей, монохромый
Графический веб-интерфейс Web-GUI	посредством Ethernet	RJ-45, 10/100 Мбит/с, автосогласование, полудуплекс/полный дуплекс
Дистанционное управление
Ethernet		RJ-45, 10/100 Мбит/с, автосогласование, полудуплекс/полный дуплекс
Условия окружающей среды
Температурная нагрузка	Диапазон рабочих температур	От 0 °C до +40 °C
	Диапазон температур хранения	От –20 °C до +70 °C
Влажно и тепло		макс. +40 °C при 95 % отн. влажности, без конденсации
Высота над уровнем моря	рабочая высота	до 2000 м
	высота хранения	до 4600 м
Защита
КСВН для нагрузки		без ограничения
блокировка		1 блокировка устройства, 1 настраиваемая блокировка
Защита входа от напряжения смещения	опционально	Уровень блокировки постоянной составляющей ≤ 50 В пост. тока
Совместимость с переходными напряжениями		категория II, согласно IEC 60364-4-443
Коммутационная способность внутренних предохранителей		< 10 кА
Тепловая перегрузка		выключение при тепловой перегрузке (температура окружающей среды +50 °C)
Перегрузка давления		клапан сброса давления, 5 бар
Замена модулей		самозакрывающиеся клапаны

Все указанные параметры действительны при температуре окружающей среды +25 °C, входном импедансе 50 Ом и выходном импедансе 50 Ом.
