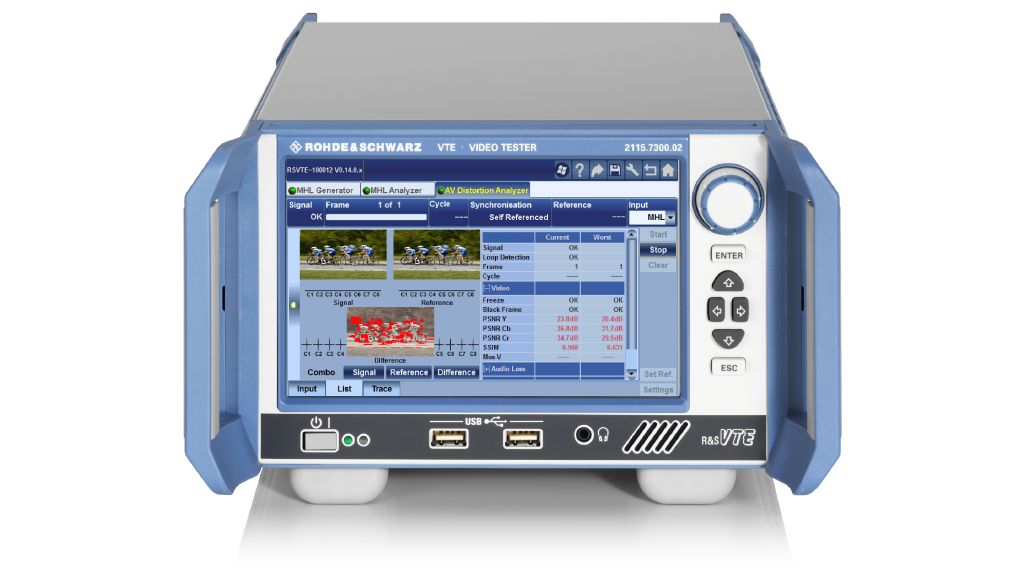

R&S®VTE — видеотестер

Общие характеристики

Рабочий диапазон температур

от +5 °C до +45 °C

Размеры

без ручек

232 × 132 × 307 мм
(9,1 × 5,2 × 12 дюйм.)

Масса

5,85 кг (13 фунт.)

Расширение MHL

R&S^®VT-B2350 MHL RX/TX

Интерфейс

MHL вх. (HDMI тип A); MHL вых. (микро USB); HDMI вых. (тип A, вспомогательный)

Стандарт мобильного канала высокого разрешения

MHL 1.2

Анализ MHL

Основные данные

Видеоформаты и синхронизация (режим 24 бит), аудиоформаты и частоты дискретизации, параметры HDCP, состояние синхронизации CBUS

Кадры вспомогательной информации CEA-861E InfoFrames

Анализ кадров информации InfoFrame AVI, аудио, SPD и MPEG

Декодирование

Экранное видео, встроенное воспроизведение аудио

Генерация сигналов MHL

Тестовые таблицы

Статические тестовые таблицы (все видеоразрешения MHL, режим 24 бит)

Аудио

Тестовые тоновые сигналы (все аудиоформаты PCM и частоты дискретизации)

Чтение расширенных данных идентификации дисплея (EDID)

Отображение данных EDID

R&S^®VT-K355 MHL CTS — тестирование потребителей

Тестирование потребителей MHL CTS

В соответствии с CTS 1.2, разд. 4.2

Тестирование кодирования TMDS, тестирование видео, тестирование аудио, тестирование EDID, базовое тестирование возможностей устройства, тестирование RCP

Тестирование адаптеров MHL CTS

В соответствии с CTS 1.2, разд. 5.2

Тестирование кодирования TMDS, тестирование видео, тестирование аудио, тестирование EDID, базовое тестирование возможностей устройства, тестирование RCP

R&S^®VT-K2355 MHL CTS — тестирование источников

В соответствии с CTS 1.2, разд. 3.2

Тестирование кодирования TMDS, видеорежимы, тестирование аудио, тестирование EDID, базовое тестирование возможностей устройства, тестирование подкоманд RCP

R&S^®VT-K2100 — анализ видеосигналов

Видеоскоп

Одиночный, последовательный и наложенный просмотр сигналов, маркер и дельта-маркер для измерения временных параметров и уровня

Векторный анализатор

Измерения цветовых параметров, значения пикселей RGB

R&S^®VT-K2110 — проверка аудиовизуальных параметров

Определение соответствия неподвижных и динамических изображений

R&S^®VT-K2111 — анализ аудиовизуальных искажений

Пиковое отношение сигнала к шуму (PSNR), коэффициент структурного сходства (SSIM), прерывание передачи изображения, замораживание изображения, черные кадры, пропущенные кадры, ошибки пикселей
