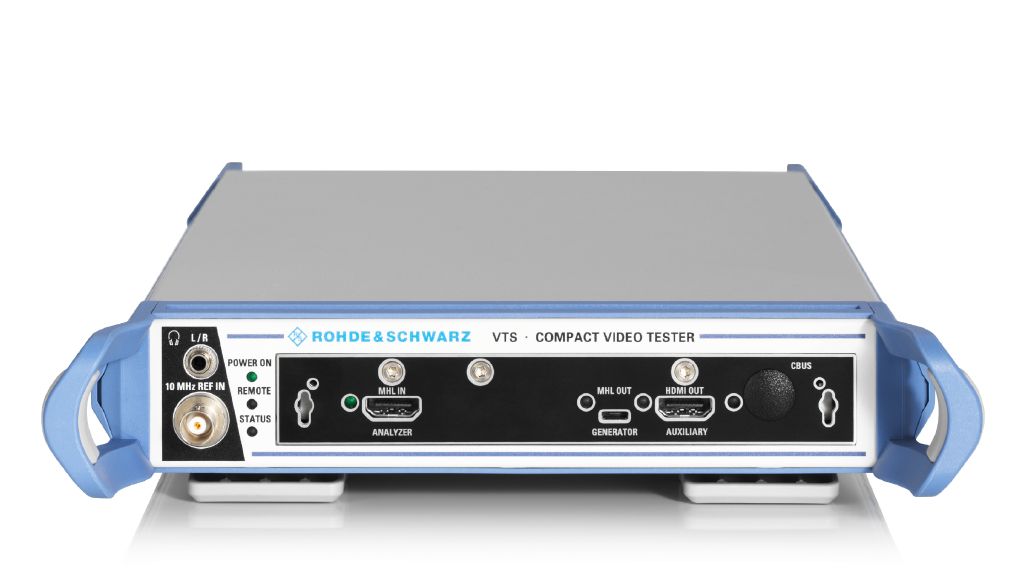

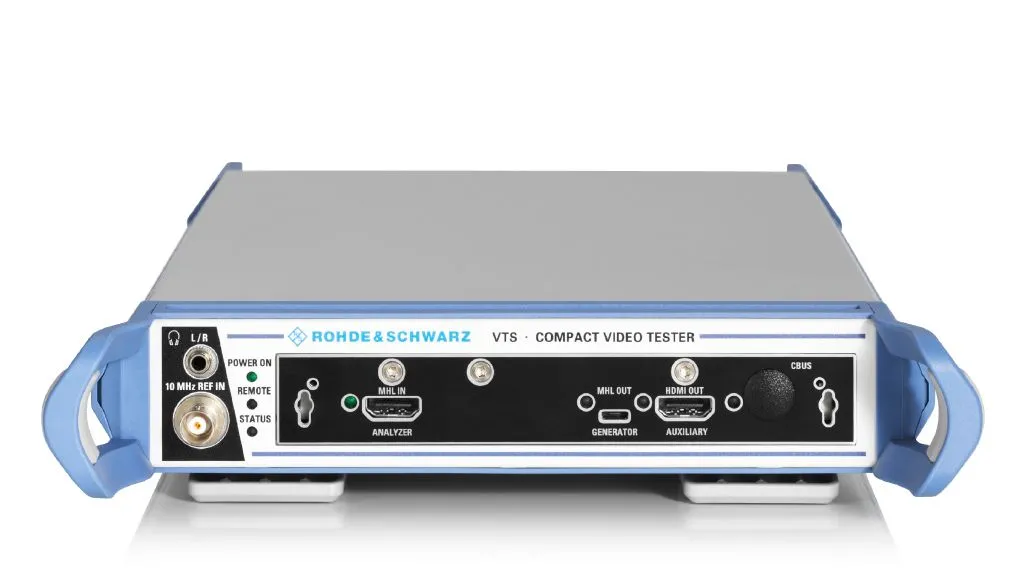

Компактный видеотестер R&S®VTE — это экономичная платформа для тестирования видео- и аудиоинтерфейсов бытового электронного оборудования на производстве. Прибор может быть оснащен интерфейсным модулем, соответствующим конкретной задаче. Компактный видеотестер R&S®VTS предназначен, в первую очередь, для тестирования новых интерфейсов канала высокого разрешения для мобильных устройств (MHL™). Компактный видеотестер R&S®VTS может быть адаптирован к нуждам клиента посредством установки эффективных аппаратных и программных опций. Оснащенный встроенным компьютером R&S®VTS может использоваться в качестве автономного модуля. Программный инструмент задания последовательностей (дополнительная опция) дает возможность пользователям автоматизировать операции тестирования, не требуя какого-либо программирования. Видеотестером R&S®VTS можно управлять с помощью монитора, USB мыши и клавиатуры, а также по сети посредством подключения к удаленному рабочему столу.

Локальное и дистанционное управление

Локальное управление с помощью монитора, USB мыши и клавиатуры
Дистанционное управление и дистанционная работа по сети с помощью планшета или компьютера

Оптимизирован для использования в системах тестирования на производстве

Малое энергопотребление экономит затраты
Исключительно компактный размер, удобный для монтажа в стойку
Пригоден для автономной работы без компьютера

Универсальная платформа HDMI 2.0, MHL 1.4/2.2 и аналоговых аудио-/видеоинтерфейсов
Аттестационное испытание протоколов
Усовершенствованный аудио- и видеоанализ
Пользовательский интерфейс сенсорного экрана с многоязычной поддержкой
Встроенные технологии автоматизации испытаний и генерации отчетов

R&S®VTS — базовый модуль
Общие характеристики
Рабочий диапазон температур		от +5 °C до +45 °C
Размеры	без ручек	229 × 54,4 × 406 мм (9,02 × 2,14 × 15,98 дюйм.)
Масса		4 кг (8,82 фунт)
Расширение MHL
R&S®VT-B2350 MHL RX/TX
Интерфейс		MHL вх. (HDMI тип A); MHL вых. (микро USB); HDMI вых. (тип A, вспомогательный)
Стандарт мобильного канала высокого разрешения		MHL 1.2
Анализ MHL
Основные данные		Видеоформаты и синхронизация (режим 24 бит), аудиоформаты и частоты дискретизации, параметры HDCP, состояние синхронизации CBUS
Кадры вспомогательной информации CEA-861E InfoFrames		Анализ кадров вспомогательной информации InfoFrame AVI, аудио, SPD и MPEG
Декодирование		Экранное видео, встроенное воспроизведение аудио
Генерация сигналов MHL
Тестовые таблицы		Статические тестовые таблицы (все видеоразрешения MHL, (режим 24 бит))
Аудио		Тестовые тоновые сигналы (все аудиоформаты PCM и частоты дискретизации)
Чтение расширенных данных идентификации дисплея (EDID)		Отображение данных EDID
R&S®VT-K355 MHL CTS — тестирование потребителей
Тестирование потребителей MHL CTS	В соответствии с CTS 1.2, разд. 4.2	Тестирование кодирования TMDS, тестирование видео, тестирование аудио, тестирование EDID, базовое тестирование возможностей устройства, тестирование RCP
Тестирование адаптеров MHL CTS	В соответствии с CTS 1.2, разд. 5.2	Тестирование кодирования TMDS, тестирование видео, тестирование аудио, тестирование EDID, базовое тестирование возможностей устройства, тестирование RCP
R&S®VT-K2355 MHL CTS — тестирование источников	В соответствии с CTS 1.2, разд. 3.2	Тестирование кодирования TMDS, видеорежимы, тестирование аудио, тестирование EDID, базовое тестирование возможностей устройства, тестирование подкоманд RCP
R&S®VT-K2100 — анализ видеосигналов
Видеоскоп		Одиночный, последовательный и наложенный просмотр сигналов, маркер и дельта-маркер для измерения временных параметров и уровня
Векторный анализатор		Измерения цветовых параметров, значения пикселей RGB

Видеотестер
Кабель питания
Руководство по эксплуатации
