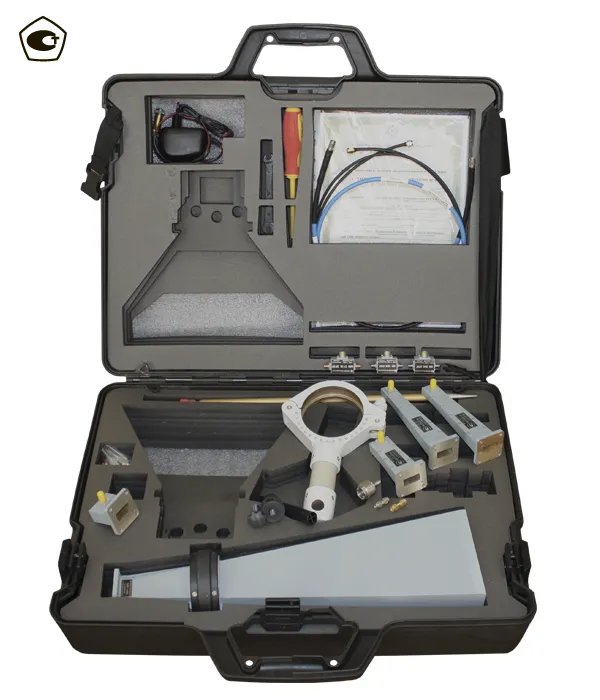

СОСТАВ КОМПЛЕКТА АИК 1-40Б/02

Антенны:

— П6-140-х — измерительная рупорная реконфигурируемая антенна диапазона частот 8,2 ÷ 40,0 ГГц.

КВП и волноводные переходы:

— КВП0812 SF — КВП с волновода WR-90 на коаксиал типа SMA (розетка) по ГОСТ РВ 51914;

— BC1218 SF — волноводный переход с WR-90 на неразъемный коаксиально-волноводный переход с соединителем типа SMA (розетка);

— BC1826 KF — волноводный переход с WR-90 на неразъемный коаксиально-волноводный переход с соединителем типа «K» (PC-2,92) (розетка);

— BC2640 KF — волноводный переход с WR-90 на неразъемный коаксиально-волноводный переход с соединителем типа «K» (PC-2,92) (розетка).

Малошумящие усилители:

— MM 0118. SFSF — малошумящий усилитель диапазона 0,9 ÷ 18,0 ГГц;

— MM 1826. KFKF — малошумящий усилитель диапазона 18,0 ÷ 26,5 ГГц;

— MM 2640. KFKF — малошумящий усилитель диапазона 26,5 ÷ 40,0 ГГц.

СВЧ-переходы:

— ОП 0118. SMSM — переход SMA (m) — SMA (f) диапазона 0,9 ÷ 18,0 ГГц;

— МП 0118.  NMSF — переход N (m) — SMA (f) диапазона 0,9 ÷ 18,0 ГГц;

— ОП 1840. KMKM — переход K (m) — K (m) диапазона 18,0 ÷ 40,0 ГГц.

Кабели измерительные:

— KИ 0118. SMSM — кабель измерительный 1,5 м диапазона 0,9 ÷ 18,0 ГГц;

— KИ 1840. KMKM — кабель измерительный 1,2 м диапазона 18,0 ÷ 40,0 ГГц.

Вспомогательные устройства и опции:

— АК-02М — узел крепления антенны к фотоштативу универсальному;

— КЗУ-А — устройство заземления;

— Блок питания МШУ;

— Кейс упаковка «Стандарт» или «Защита»*;

— Ключ гаечный;

— Отвертка с плоским шлицем;

— Устройство юстировки (трубка холодного прицеливания);

— Фотоштатив*;

— Диэлектрический штатив ШАД-01*;

— Лазерный маркер с узлом крепления*.

*дополнительные устройства (не входящие в комплект).

Комплект эксплуатационной документации:

— Методика поверки;

— Руководство по эксплуатации;

— Формуляр;

— Альбом графиков;

— Нормы расхода материалов.

Примечание: в перечне «Состав комплекта» приведена полная номенклатура средств измерений, вспомогательных устройств и опций для всех модификаций комплекта.
