Складная сверхширокополосная логопериодическая приёмо-передающая антенна П6-522

Назначение

Предназначена для измерения плотности потока энергии электромагнитного поля совместно с измерительными приемными устройствами, а с генераторами – для возбуждения электромагнитного поля с заданной плотностью потока энергии в рабочем диапазоне частот. Антенна применяется для измерения параметров антенных устройств и параметров электромагнитной совместимости радиоэлектронных средств. Антенна может использоваться для работы в лабораторных и заводских условиях. Принцип действия логопериодической антенны основан на преобразовании плотности потока энергии электромагнитного поля в соответствующую ей высокочастотную мощность в тракте, или преобразование подводимого ВЧ сигнала от генератора или усилителя мощности в энергию электромагнитного поля. Антенна имеет линейную поляризацию.

Описание

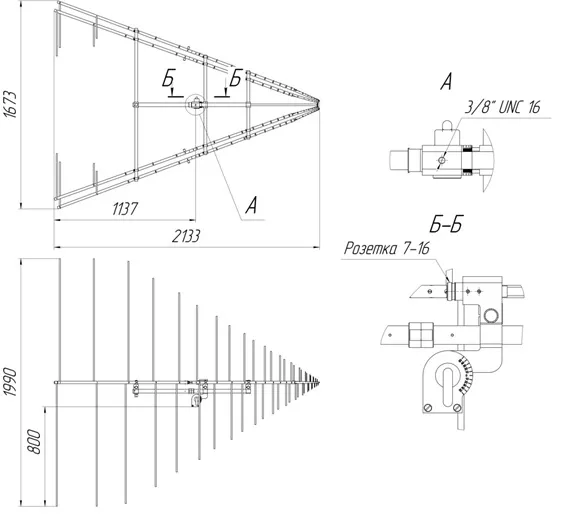

Антенна представляет собой синфазную антенную решётку из двух логопериодических антенн линейной поляризации. Конструктивно полотно каждой антенны состоит из собирательной линии в виде двух расположенных одна над другой траверс, выполняющих одновременно роль несущей конструкции. К этим траверсам поочередно крепятся плечи вибраторов круглого сечения следующим образом: левое плечо одного из вибраторов – к верхней траверсе собирательной линии, а правое плечо этого же вибратора – к нижней траверсе. Длина вибраторов и расстояние между ними изменяются по закону геометрической прогрессии. Возбуждение двухпроводной линии осуществляется коаксиальным кабелем 1/2″, проложенным по центру, вдоль траверс собирательной линии антенны.

В месте электрического соединения двух антенн происходит суммирование потока энергии электромагнитного поля с учётом фаз принимаемых (излучаемых) ВЧ сигналов. Суммирование сигналов двух идентичных логопериодических антенн, с учётом фазирования и изменения расстояний между траверсами позволяет сузить диаграмму направленности антенной решётки по отношению к одиночной антенне логопериодической структуры, что позволяет увеличить коэффициент усиления системы на 2….2,5 дБ.

Антенна имеет коаксиальный СВЧ – вход с волновым сопротивлением 50 Ом типа розетка 7-16″, расположенном на узле крепления.

Конструкция антенны в диапазоне частот обеспечивает малый коэффициент стоячей волны по напряжению (КСВН) и монотонную частотную зависимость коэффициента усиления.

В целях уменьшения габаритных размеров антенны задние вибраторы имеют специальную форму. Конструкция антенны предусматривает возможность её крепления на специализированное крепежное устройство по согласованию с Заказчиком.
