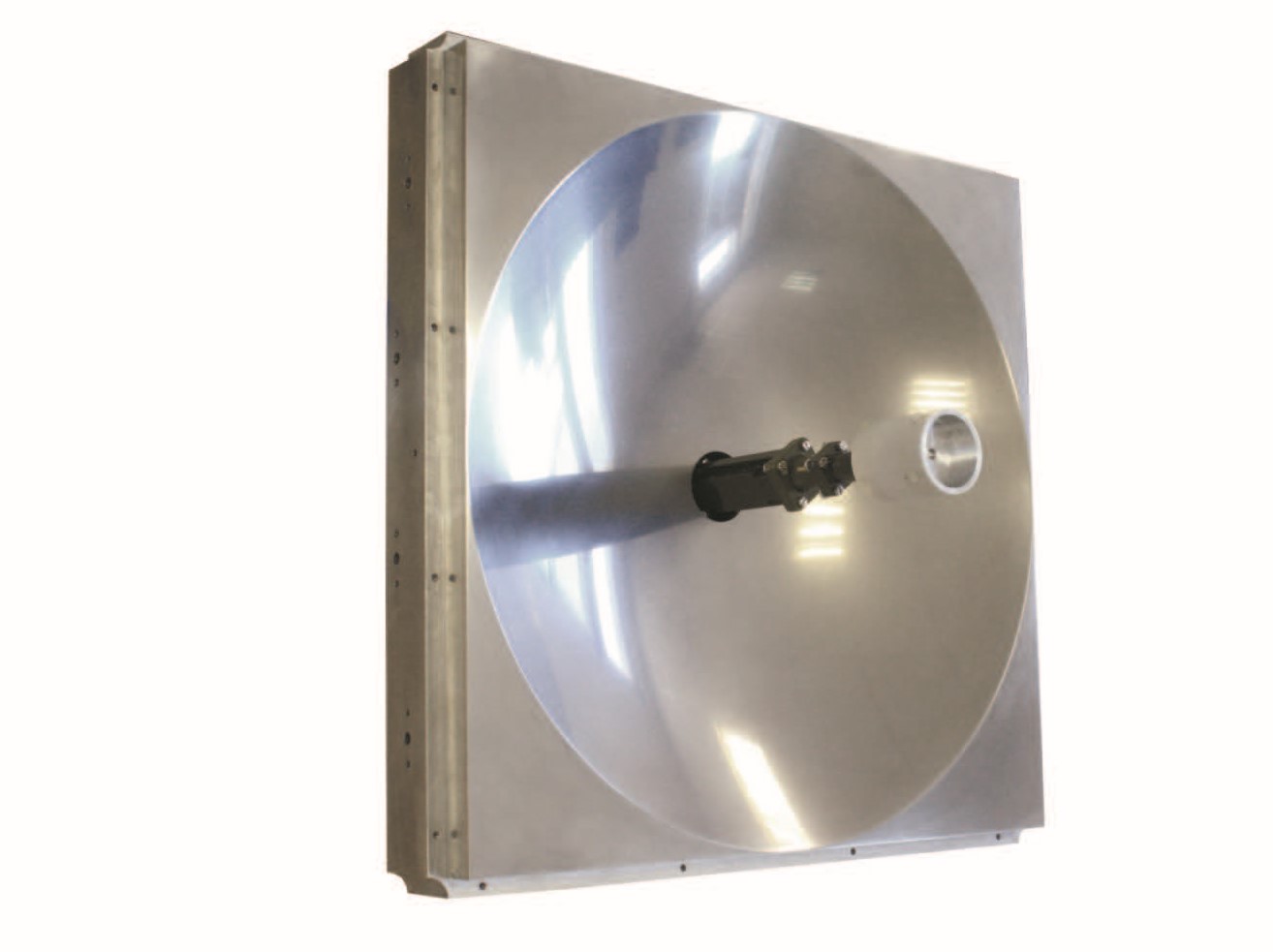

ЗА7-0,4 - Зеркальная Антенная Система от 18 ГГц до 110 ГГц
ЗА7-0,4 - Зеркальная Антенная Система от 18 ГГц до 110 ГГц
Производитель: СКАРД-Электроникс
Нет в наличии
Запросить коммерческое предложение
Также вы можете направить запрос на email:
  • Описание
  • Характеристики
  • Комплектация

Особенности Зеркальной антенной системы ЗА7-0,4:

Выполнена по схеме ADE (антенна двухзеркальная эллиптическая);

Рекомендована для использования в составе систем спутниковой связи, систем радиоконтроля и РЭБ;

Рефлектор антенны цельнофрезированный, материал рефлектора: Д16Т;

Исполнение рефлектора в виде квадрата обеспечивает удобство монтажа рефлекторов в панельные сборки  (решетки);

В качестве облучающих систем могут использоваться узкополосные облучающие системы серии ОС-1 на частоты от 18 до 110 ГГц и двухчастотные облучающие системы диапазонов K/Ka и K/Q серии ОС-5;

По требованию Заказчика может оборудоваться системой противообледенения.

Диапазон частот при использовании с облучающими системами серии ОС-1

от 18 до 110 ГГц по участкам диапазона в соответствии с сечениями круглого волновода.

Диаметр рефлектора

400 мм

Диаметр контррефлектора

40 мм

Угол α при использовании облучающей системы ОС-5.001 (K/Ka)

Угол α при использовании облучающей системы ОС-5.002 (K/Q)

-95°



-75°

СКО, мм

0,03

Масса

5,6 кг

Габариты рефлектора

420 x 420 x 73 мм
