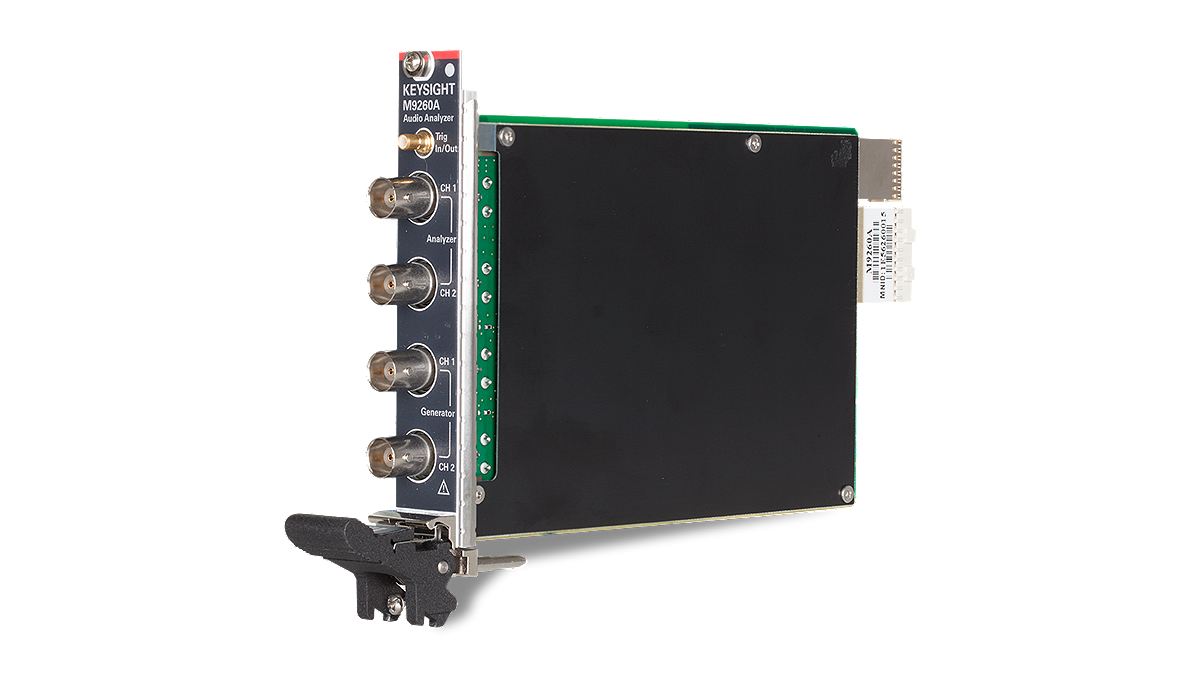

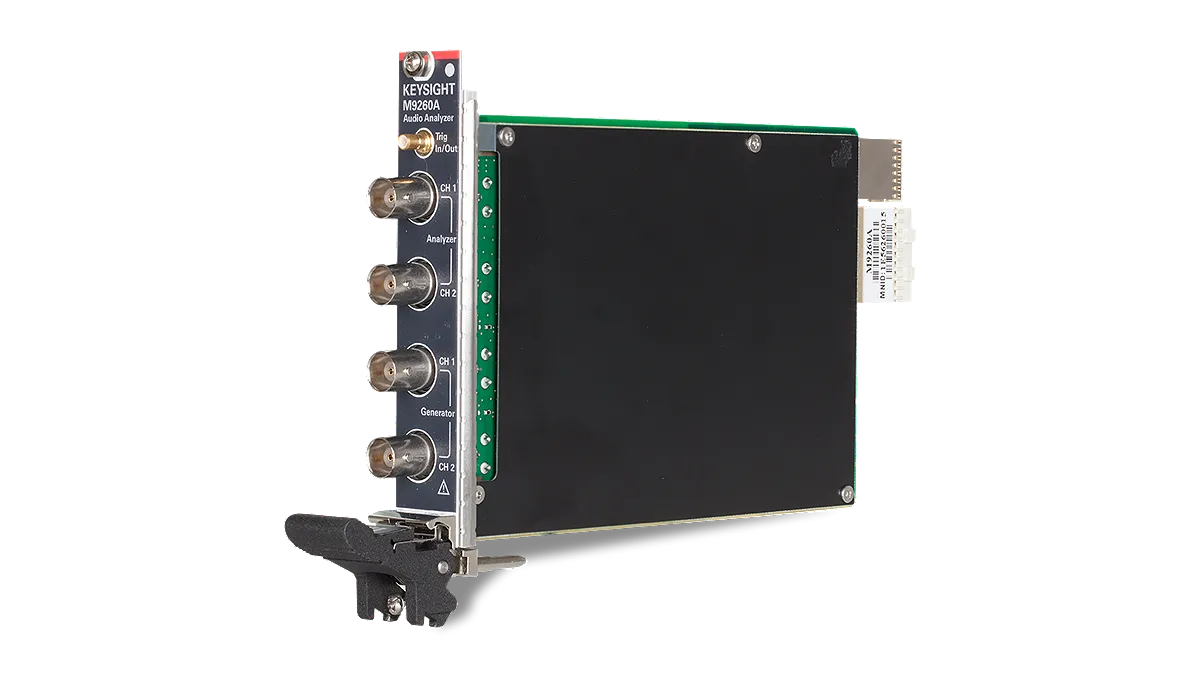

M9260A - Аудиоанализатор в формате PXIe Keysight

Аудиоанализаторы модульные M9260A предназначены для исследования формы и измерений параметров спектра низкочастотных сигналов, воспроизведения и измерений напряжения постоянного и переменного тока. Прибор обеспечивает сверхнизкие остаточные искажения и высокую точность амплитуды для быстрого и высокопроизводительного измерения звука.

Высокоскоростной и высокоэффективный аудиоанализатор M9260A легко интегрируется в систему тестирования аудиосигналов. Анализатор M9260A имеет ряд существенных отличий от дигитайзеров в формате PXI общего назначения, традиционно используемых для анализа аудиосигналов. Прибор имеет встроенную память 1 млн точек для хранения и захвата сигналов, усилители с 5 диапазонами и аналого-цифровые преобразователи с высокой линейностью и низким уровнем шума. Благодаря этому аудиоанализатор M9260A обеспечивает сверхнизкий уровень остаточных искажений -106 дБ и погрешность установки амплитуды 1 %, а также превосходную скорость измерений. Анализатор M9260A поддерживает следующие виды генерируемых сигналов: синус, двухтоновый сигнал, сигнал с изменяемой фазой, шумовой (с гауссовой или прямоугольной функцией распределения), розовый шум.

Основные возможности

Высокая точность и низкий уровень остаточных искажений (менее -110 дБ)
Высочайшее разрешение при измерении параметров звуковых сигналов
Автоматизация испытаний с помощью функции создания последовательностей тестовых операций
Широкий спектр предварительно сконфигурированных измерений, включая функции оценки качества речи POLQA и PESQ
Одновременные измерения и просмотр сигналов на 8 каналах в режиме реального времени
Широкий набор опций цифровых аудио интерфейсов

Технические характеристики	Генерация сигналов	Анализ сигналов
Количество каналов	2	2
Частотный диапазон	от 5 Гц до 79,8 кГц (до 0,47 fs)	--
Полоса измерения	--	90 кГц при 192 кВыб./с (до 0,47 от частоты дискретизации)
Макс. входная амплитуда	--	Размах 46 В
Погрешность пер./пост. тока	±1% (от -0,087 до 0,086 дБ)	±0,58 % (пер. ток), ±1 % (пост. ток), (от -0,087 до 0,086 дБ)
Уровень остаточных искажений THD + N при частоте сигнала 1 кГц, полоса 20 кГц	<0,0007 % (< -103 дБ) при размахе 1 В, 3,16 В, 10 В	<0,00085 % (< -101 дБ) при размахе 1 В, 3,16 В, 10 В
Уровень остаточных искажений THD при частоте сигнала 1 кГц, полоса 20 кГц	<0,0005 % (< -106 дБ) размах 0,316 В, 1 В, 3,16 В, 10 В	<0,00085 % (< -101 дБ) размах 0,316 В, 1 В, 3,16 В, 10 В
