В системах объемного звучания для домашнего использования обычно используют шесть каналов. Для тестирования декодеров формата 5.1 к аудиоанализатору R&S®UPV через аудиокоммутатор R&S®UPZ подсоединяются шесть каналов. Управление коммутатором R&S®UPZ осуществляется непосредственно с панели анализатора R&S®UPV по интерфейсу RS-232-C.
Для работы с профессиональными системами объемного звучания аудиокоммутатор R&S®UPZ использует 8 каналов, причем два выходных канала обеспечивают одновременное использование двух измерительных каналов анализатора R&S®UPV.

Модели с входами/выходами

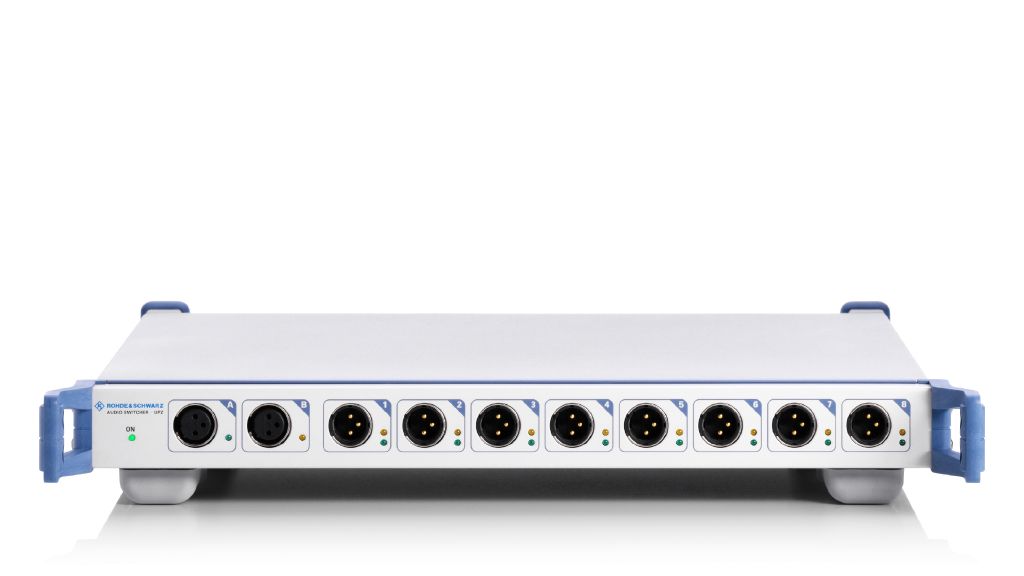

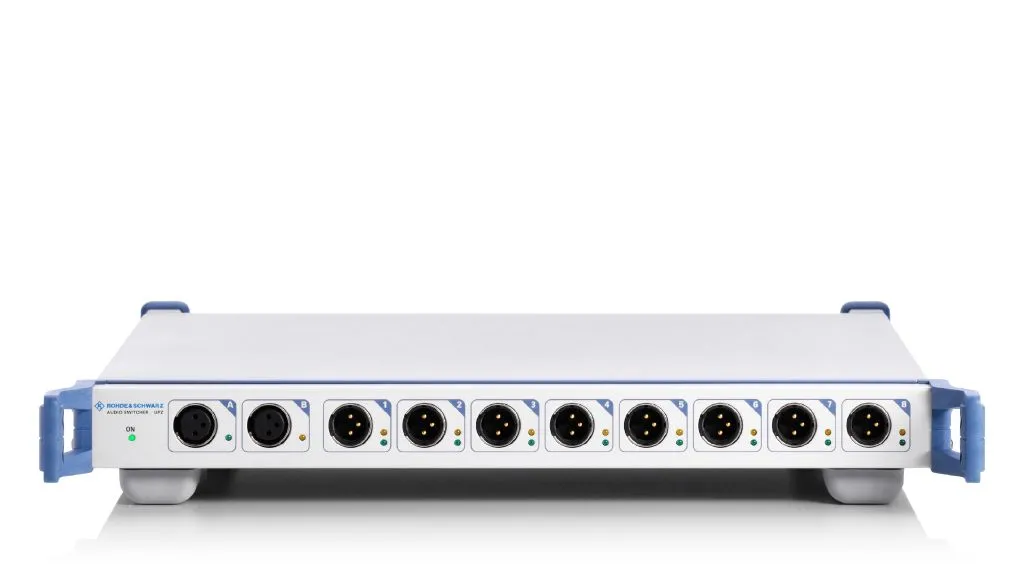

В аудиокоммутаторе R&S®UPZ, как и в аудиоанализаторе R&S®UPV, имеются XLR-разъемы. Поскольку между штыревым и гнездовым разъемами в системе XLR существует определенное различие, коммутатор R&S®UPZ изготавливается в виде модели с входами или выходами
Существует возможность формирования каскада из 16 коммутаторов с входами и 16 коммутаторов с выходами, обеспечивающая переключение до 128 входных и выходных каналов.

Расширенный диапазон применений
Аудиокоммутатором R&S®UPZ можно управлять не только с помощью анализатора R&S®UPL. Через встроенный интерфейс RS-232-C им можно управлять напрямую из других устройств или из контроллера. Это открывает новые возможности применения коммутатора; например, в радиовещательных станциях, когда при студийной передаче необходимо переключать несколько звуковых каналов.
Аудиокоммутатор R&S®UPZ может быть использован и на производстве; например, при тестировании автомобильных радиоприемников можно проводить измерения на всех выходах громкоговорителей.

Основные характеристики

• Коммутаторы с входами и выходами
• Каскадирование до 128 каналов
• Прямое управление через аудиоанализатор R&S®UPV
• Управление по интерфейсу RS-232-C для универсальных применений
