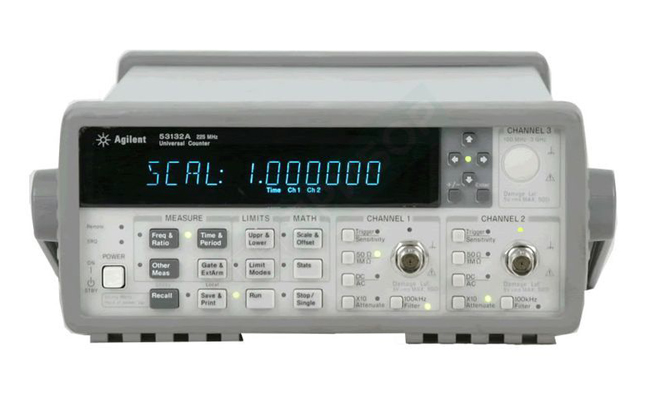

53132A - Универсальный частотомер

В течение длительного времени частотомеры Keysight 53131A, 53132A и 53181A являлись отраслевым стандартом по измерениям частоты и интервалов времени. Новое поколение частотомеров/таймеров серии Keysight 53200 обеспечивает более высокую производительность, точность и широкие функциональные возможности.

Двухканальный частотомер Keysight 53132A обеспечивает высокое разрешение при измерении частоты, отношения частот, временных интервалов и параметров импульсов. Для измерений частоты в диапазоне 3 ГГц, 5 ГГц или 12,4 ГГц может быть добавлен дополнительный ВЧ канал.

Основные возможности и технические характеристики

Два входных ВЧ канала (225 МГц) плюс третий дополнительный СВЧ канал до 12,4 ГГц
Разрешение 12 разрядов в секунду при измерении частоты, 150 пс при измерении временных интервалов
Интерфейс GPIB в стандартной комплектации

Параметры	Значения
Диапазон частот	0,1 Гц- 225 МГц
Временной интервал	от 150 пс.
Измерениестатистических характеристик
Измеряемые статистические характеристики	Среднее, минимальное, максимальное значение и среднеквадратическое отклонение
Число измерений	От 2 до 1 000 000; статистика может набираться по всем результатам измерений или только по тем, которые не выходят за установленные пределы. Если при определении статистических характеристик установлен режим с использованием пределов, число N определяет число измерений, результаты которых не выходят за установленные пределы. В общем случае статистическая достоверность измерений увеличивается пропорционально N вплоть до ограничений, которые определяются возможностями цифровой обработки, используемой в приборе.
Виды измерений	Статистические характеристики могут определяться для всех видов измерений кроме измерения пикового значения напряжения и суммы событий.
Общие характеристики
Запоминание и вызов	частотомер позволяет запомнить и впоследствии вызвать до 20 конфигураций прибора; эти конфигурации сохраняются при отключении частотомера от сети питания.
Габаритные размеры	88,5 х 212,6 х 348,3 мм (при разм. в стойке) 103,6 х 254,4 х 374,0 мм (вкл. ручки, ножки, аморт-ры)
Гарантийный срок	3 года
Масса	3,5 кг. (максимум)
Напряжение сети питания	100 - 120 В ±10 %; 50, 60 или 400 Гц ±10 %; 220 - 240 В ±10 %; 50 или 60 Гц ±10 %; (выбор напряжения сети питания: автоматический); постоянное напряжение питания (только вариант комплектации 002) 10 - 32 В, трехконтактная вилка типа XLR; вариант комплектации 002 не может быть заказан с вариантом комплектации 060
Потребляемая мощность	170 ВА (макс), 30 Вт (типично) 4 А при 10 В в момент включения; 3 А (макс) в стационарном режиме
Дистанционный интерфейс	GPIB/IEEE 488.1-1987, IEEE 488.2-1987
Язык дистанционного программирования	SCPI-1992.0 (стандартные команды для программируемых приборов)
Требования по технике безопасности	соответствуют IEC 1010-1, UL 3111-1 (проект), CAN/CSA 1010.1
Электромагнитная совместимость	CISPR-11, EN 50082-1, IEC 801-2, -3, -4
Испытания на защищенность от электромагнитных помех	когда прибор работает при максимальной чувствительности (20 мВ СКЗ) и испытывается при напряженности электрического поля 3 В/м в соответствии с IEC 801-3, внешние электрические поля с частотами от 100 до 200 МГц могут вызвать ошибки в счете числа импульсов, что влияет на результат измерения частоты.
