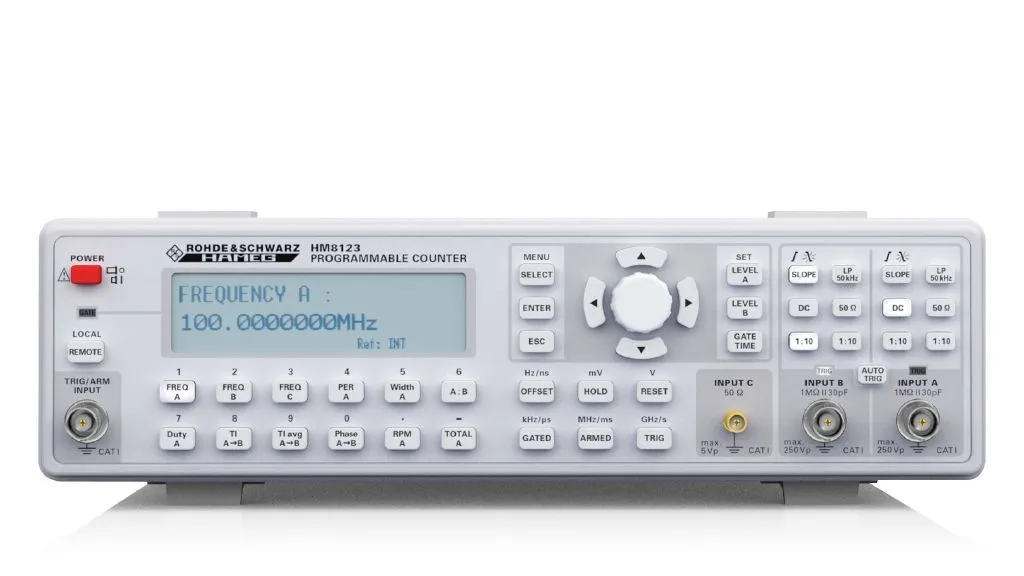

HM8123-X - Универсальный частотомер Rohde Schwarz
HM8123-X - Универсальный частотомер Rohde Schwarz
Производитель: Rohde & Schwarz
Госреестр: № 50578-12
Нет в наличии
Запросить коммерческое предложение
Также вы можете направить запрос на email:
  • Описание
  • Характеристики
  • Комплектация

Универсальный частотомер Rohde Schwarz HM8123-X – это трехканальный лабораторный прибор общего назначения, который может применяться в ходе контроля частотных параметров и фазовых характеристик различных устройств, а также для измерения временных интервалов с наносекундной точностью. От базовой модели модификация "X" отличается улучшенной температурной стабильностью и пониженным показателем старения опорного генератора, благодаря чему подходит для прецизионных приложений с высокими требованиями к достоверности измерений.

Функциональные возможности

Цифровой частотомер Rohde & Schwarz HM8123-X оборудован двумя идентичными каналами с рабочим диапазоном 0,001 Гц – 200 МГц и дополнительным высокочастотным входом 100 МГц – 3 ГГц. С помощью прибора можно определять количество импульсов за единицу времени контролировать длительность и период сигналов, коэффициент заполнения и др.

Парные входы будут полезны для относительных измерений с усреднением, контроля межфазового сдвига прямоугольных импульсов и отслеживания временных параметров, когда один сигнал служит для запуска процесса, а второй – для его остановки. Разрешение получаемых результатов тем выше, чем продолжительнее время усреднения. Запуск и стробирование может производиться по внутренней команде или от внешнего источника сигнала.

При подключении импульсного датчика Rohde & Schwarz HM8123-X способен контролировать скорость вращения механических устройств и приводов различного типа. Для повышения базовой точности можно задействовать внешний источник опорного сигнала.

Особенности

  • Улучшение характеристик частотомера по сравнению с базовой моделью достигнуто за счет кварцевого генератора с системой термостатирования.
  • Прямой доступ к функциям. Каждой команде соответствует отдельная кнопка, что упрощает управление и повышает наглядность.
  • Изменяемый импеданс дает возможность подстроить тестовую схем как под радиотехническую аппаратуру, так и под электросиловое оборудования.
  • Регулируемый аттенюатором уровень сигнала на входе и низкочастотный фильтр повышают точность измерений за счет минимизации влияния шумовых помех.
  • Дистанционное управление через сдвоенный порт USB-RS232 либо с использованием опционального интерфейса GPIB.

Диапазон измеряемых частот

0,001 Гц – 3 ГГц

входы А, В: 0,001 Гц – 200 МГц сигналы синусоидальной и импульсной формы;

вход С: 100 МГц – 3 ГГц сигналы синусоидальной формы

Диапазон измеряемых периодов

5 нс – 10,000 с

Диапазон измерения временных интервалов

10 нс – 10,000 с

(вход А = старт; вход В = стоп)

Длительность импульсов

> 5 нс

Входное сопротивление

входы А, В: 1 МОм/50 Ом, входная емкость 30 пФ

вход С: 50 Ом

Чувствительность

входы А,В:

U скз = 25 мВ в диапазоне частот от 0,001 Гц до 80 МГц;

(U пик = 80 мВ для сигналов импульсной формы)

U скз = 65 мВ в диапазоне частот от 80 МГц до 200 МГц;

U скз = 50 мВ в диапазоне частот от 20 Гц до 80 МГц в режиме автозапуска;

вход С:

U скз = 30 мВ в диапазоне частот от 100 МГц до 1 ГГц;

U скз = 80 мВ в диапазоне частот от 1 ГГц до 3 ГГц

Максимальное входное напряжение

входы А,В:

при 50 Ом: U скз = 5 В

при 1 МОм: U пост + пик = 250 В в диапазоне частот до 440 МГц; U скз = 8 В на 1 МГц;

вход С:

U пост + пик = 5 В

Относительная погрешность измерения частоты сигналов, не более

Определяется по формуле: df=±(d0+t p/t сч + d зап)
где d зап=Uвх.шум/Uпик-пик/t

где: d0 – относительная погрешность по частоте внутреннего кварцевого генератора или внешнего источника опорного сигнала;

d зап – относительная погрешность, обусловленная системой запуска;

t сч – установленное время счета прибора, с;

tр = 1,25 ×10 -8 – разрешающая способность измерения, с;

Uвх.шум – входной шум прибора, не более 100 мкВ;

Uпик-пик – пиковая амплитуда сигнала в точке запуска;

t- время нарастания сигнала в точке запуска, с

Относительная погрешность измерения периода сигналов, не более

Определяется по формуле: ±(d0 + t p/t сч + d зап)

Относительная погрешность измерения временных интервалов, не более



±(d0 + (t p+t сист)/Δτ  + d зап)
где: d0 – относительная погрешность по частоте внутреннего кварцевого генератора или внешнего источника опорного сигнала;

τр= 10 нс (0,1 пс – 10 нс – в режиме "усреднения") – разрешающая способность измерения;

τсист = 4 нс – систематическая погрешность;

d зап – относительная погрешность, обусловленная системой запуска;

Δτ – значение измеряемого временного интервала, с

Параметры опорного кварцевого генератора

- номинальная частота: 10 МГц;

- температурная стабильность:

для HM8123 (TCXO) ± 0,5 × 10-6

для HM8123-X (OCXO) ± 1,0 × 10-8

- старение:

для HM8123 (TCXO) <0,05 × 10-6 в день

для HM8123-X (OCXO) ≤ ± 1,0 × 10-9 в день

Питание прибора

Напряжение питания поддерживает автоматически

от 105 до 253 В;

частота сети (55 ± 5) Гц;

потребляемая мощность 20 ВА, не более

Габаритные размеры (длина, ширина, высота)

365 × 285 × 75 мм

Масса

4,0 кг

Рабочие условия применения

- температура окружающей среды

От плюс 5 до плюс 40 °С;

- влажность

от 5 до 80 %;

- атмосферное давление

от 60 до 106 кПа

Нормальные условия применения

- температура окружающей среды

От плюс 15 до плюс 25 °С;

- влажность

от 40 до 80 %;

- атмосферное давление

от 84 до 106 кПа

Наименование Количество
1 Программируемый частотомер (3 ГГц) с термостатированным кварцевым генератором (OCXO) НМ8123 1
2 Кабель питания 1
3 Техническая документация 1
4 Интерфейс IEEE-488 (GPIB) (с гальванической развязкой) 1
5 Интерфейсный кабель (USB), 1,8 м 1
6 Интерфейсный кабель (последовательный), 1:1 1
7 Переходник BNC-штекерная 4 мм вилка 1
8 Набор аттенюаторов, 50 Ом 1
9 Измерительный кабель, 50 Ом, BNC/BNC, 0,5 м 1
10 Измерительный кабель, 50 Ом, BNC/BNC, 1 м 1
11 Комплект для монтажа в 19ʺ-стойку 1
12 Кабель GPIB, 2 м 1
