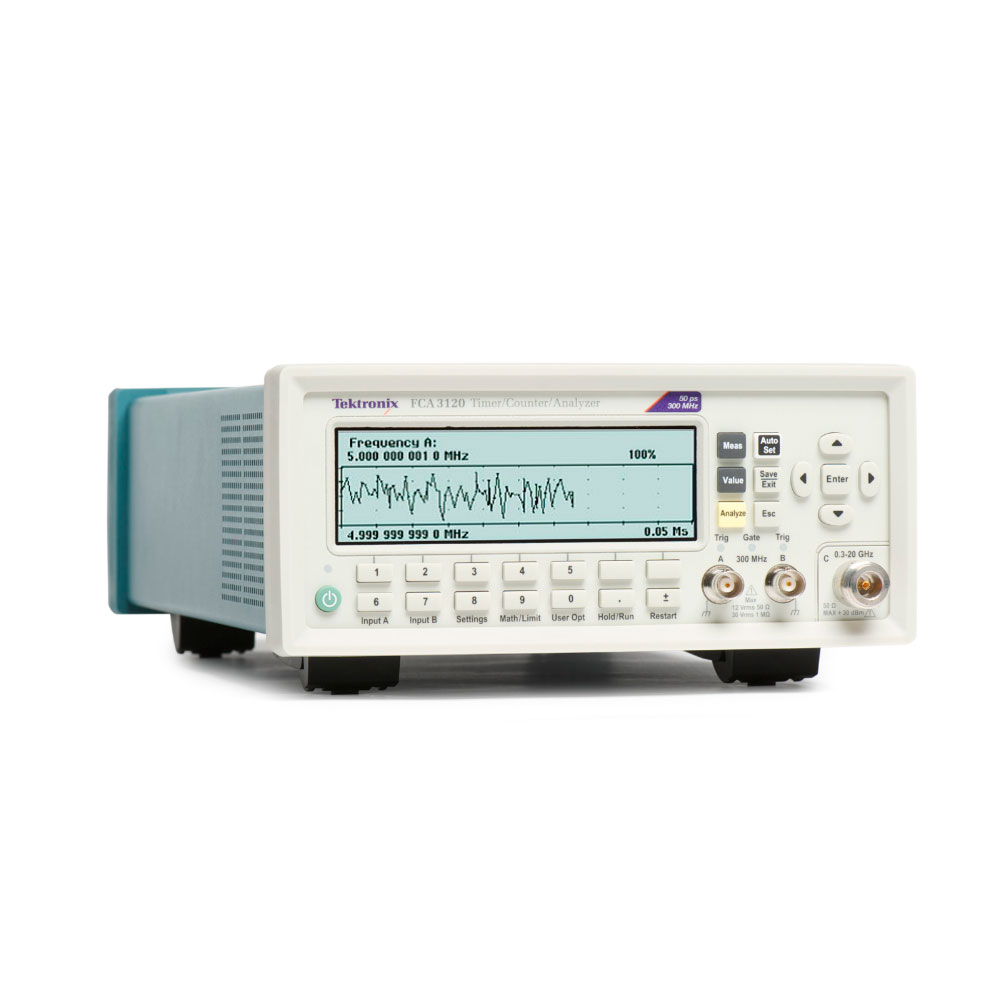

FCA3103 - Частотомер Tektronix 3 ГГц - Вектор-Измерения

Частотомер Tektronix FCA3103 обеспечивает разрешение по частоте 12 разрядов в секунду, а для временных измерений в режиме однократного захвата разрешение составляет 50 пс , с возможностью вывода измеряемых величин на дисплей в 14-ти разрядном формате.

Автоматические измерения частоты, периода, соотношений, временного интервала, искажения временного интервала, ширины импульса, переднего/заднего фронта, фазового угла, рабочего цикла, максимального значения напряжения, минимального значения напряжения и размаха напряжения.

Особенности частотомера FCA3103

*Характеристики*	Достоинства
Разрешение по частоте 12 разрядов/с	Регистрация незначительных изменений частоты благодаря лучшему в отрасли разрешению по частоте.
Разрешение по времени до 50 пс	Точная регистрация сигнала благодаря высочайшему разрешению при одиночном запуске.
Мультипараметрический дисплей	Отображение на одном экране результатов измерений одновременно с основными показаниями частоты, времени или фазы для быстрой оценки характеристик тестируемого устройства.
Режим графика трендов	Обобщенные графики измерений и графическое обозначение дрейфа и периодически возникающих событий.
Режим гистограмм	Обнаружение проблем стабильности или шума при просмотре результатов в виде гистограмм.
Режим статистики	Просмотр различных статистических данных, таких как среднее, максимальное, минимальное, стандартное отклонение и отклонение Аллана для отслеживания изменения сигнала.
Опциональное программное обеспечение *TimeView*™	Измерение и анализ частотных, временных и фазовых характеристик сигнала в процессе разработки, производства и в полевых условиях.
Порты USB и GPIB	Простое подключение к ПК для дальнейшего анализа или к автоматической измерительной системе через порты USB и GPIB на задней панели. Режим эмуляции для более ранних версий таймера и счетчика упрощает интеграцию в существующую автоматическую систему измерений.
Подключение к ПК	Управление таймером и счетчиком, регистрация данных и простая передача и документирование результатов с помощью программного обеспечения NI LabVIEW SignalExpress.

Опции временной базы

Модель опции	стандарт	Средняя стабильность	Высокая стабильность
Тип опорного генератора:	Стандарт	OCXO	OCXO
Старение: за 24 часа за месяц за год	нет < 5x10-7 < 5x10-6	< 5x10-9 (1) < 6x10-8 < 2x10-7	< 5x10-10(1) < 1x10-8 < 5x10-8
Колебание температуры: 0-50°C 20-26°C	< 1x10-5 < 3x10-6	< 5x10-8 < 2x10-8	< 5x10-9 < 1x10-9
Кратковременная стабильность (1 с)	Не указано	< 1x10-10	< 1x10-11
Квадратный корень вариации Аллана (10 с)	Не указано	< 1x10-10	< 1x10-11
Стабильность при включении питания	отсутствует	<1x10-7	<1x10-8
Зависимость отклонения от конечного значения через 24 часа работы, после периода прогрева	30 мин.	30 мин.	10 мин.
Полная неопределенность при рабочей температуре 20-26°C при интервале достоверности (95%) - через год после калибровки - через 2 года после калибровки	< 7x10-6 < 1.2x10-5	< 2.4x10-7 < 4.6x10-7	< 0.6x10-7 < 1.2x10-7

Модель	Максимальная частота	Разрешение по времени	Разрешение по частоте
FCA3000	300 МГц	100 пс	12 разрядов
FCA3003	3 ГГц	100 пс	12 разрядов
FCA3100	300 МГц	50 пс	12 разрядов
FCA3103	3 ГГц	50 пс	12 разрядов
FCA3020	20 ГГц	100 пс	12 разрядов
FCA3120	20 ГГц	50 пс	12 разрядов

Модель

Максимальная частота

Разрешение по времени

Разрешение по частоте

FCA3000

300 МГц

100 пс

12 разрядов

FCA3003

3 ГГц

100 пс

12 разрядов

FCA3100

300 МГц

50 пс

12 разрядов

FCA3103

3 ГГц

50 пс

12 разрядов

FCA3020

20 ГГц

100 пс

12 разрядов

FCA3120

20 ГГц

50 пс

12 разрядов
