Измерение напряжения радиопомех при больших токах

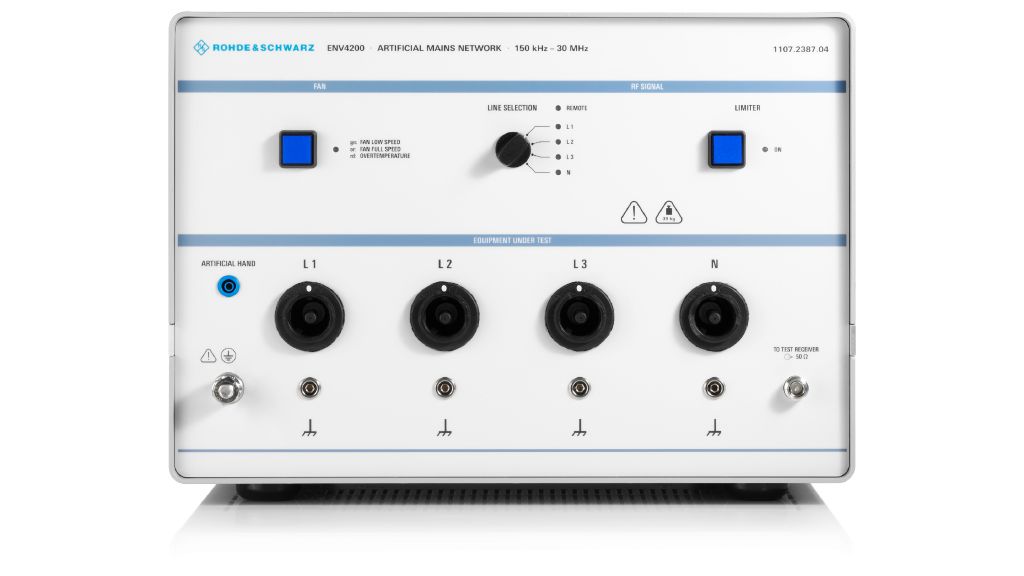

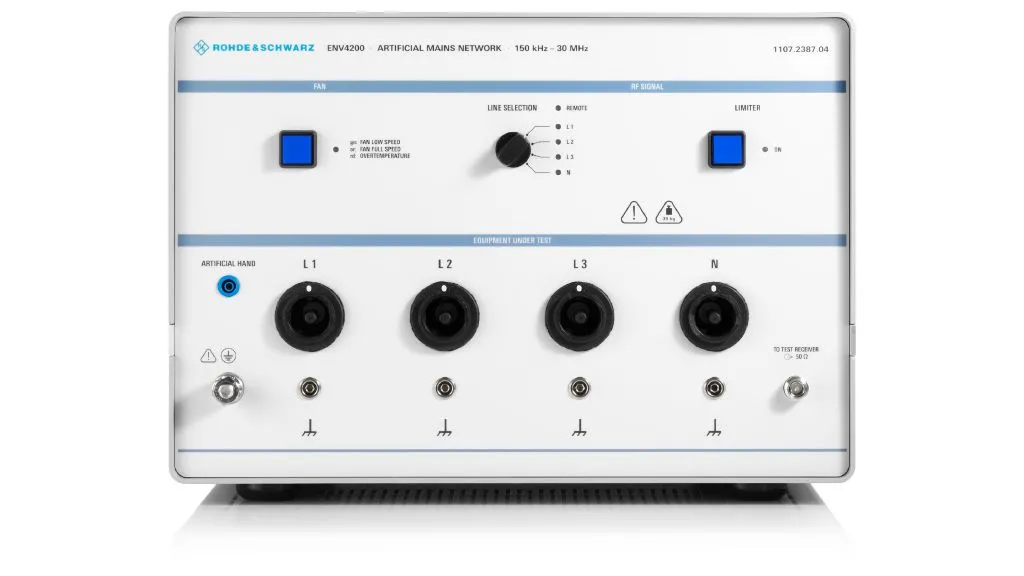

Четырехпроводный V-образный эквивалент сети питания R&S®ENV4200 200 отвечает требованиям CISPR 16‑1‑2, EN 55016-1-2, ANSI C63.4 и FCC Часть 15 для V-образных сетей с импедансом 50 мкГн || 50 Ом в диапазоне частот от 150 кГц до 30 МГц. V-образный эквивалент сети питания R&S®ENV4200 измеряет напряжение помех на соединениях питания постоянного и переменного тока для испытываемого оборудования, работающего с очень большими токами. В цепи имеются индуктивности с воздушным сердечником, искусственная рука и ограничитель импульсов.

Ключевые факты:

• Диапазон частот от 150 кГц до 30 МГц
• Предельно допустимая мощность до 200 A, постоянный ток
• Имитированный импеданс 50 мкГн || 50 Ом согласно CISPR 16-1-2
• Измерение напряжения радиопомех в соответствии с требованиями CISPR, EN, VDE, ANSI и FCC Часть 15
• Калибровка в соответствии с CISPR 16-1-2
