Измерения напряжения помех на испытуемом трехфазном оборудовании

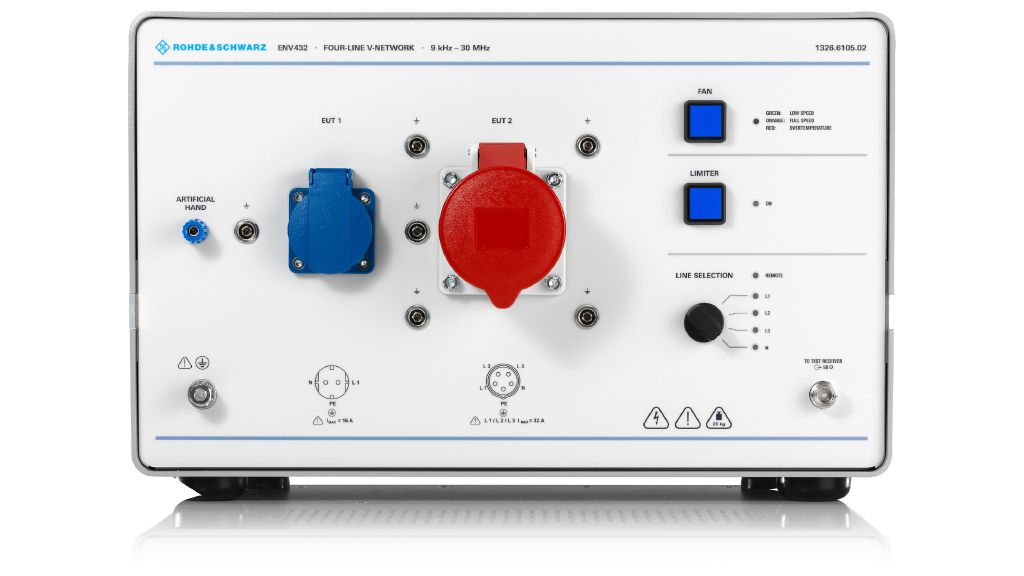

Четырехпроводный V-образный эквивалент сети питания R&S®ENV432 соответствует требованиям CISPR 16‑1‑2, EN 55016-1-2 и ANSI C63.4 для V-образных сетей с имитируемым импедансом (50 мкГн + 5 Ом) || 50 Ом в диапазоне частот от 9 кГц до 30 МГц. R&S®ENV432 поставляется с гнездом Schuko (EUT 1) и гнездом CEE 32 A (EUT 2) для подключения испытываемого оборудования (EUT). Фазу V-образной сети можно выбрать вручную переключателем на передней панели или автоматически через управляющие входы TTL, совместимые с новейшими измерительными приемниками Rohde & Schwarz.

Ключевые факты:

• Диапазон частот от 9 кГц до 30 МГц
• Предельно допустимая мощность до 32 A, постоянный ток
• Имитируемый импеданс (50 мкГн + 5 Ом) || 50 Ом согласно CISPR 16-1-2
• V-образный эквивалент сети питания согласно CISPR, EN, VDE, ANSI, FCC Часть 15 и MIL-STD-461
• Калибровка в соответствии с CISPR 16-1-2
